数字化变电站和综合自动化变电站四遥回路

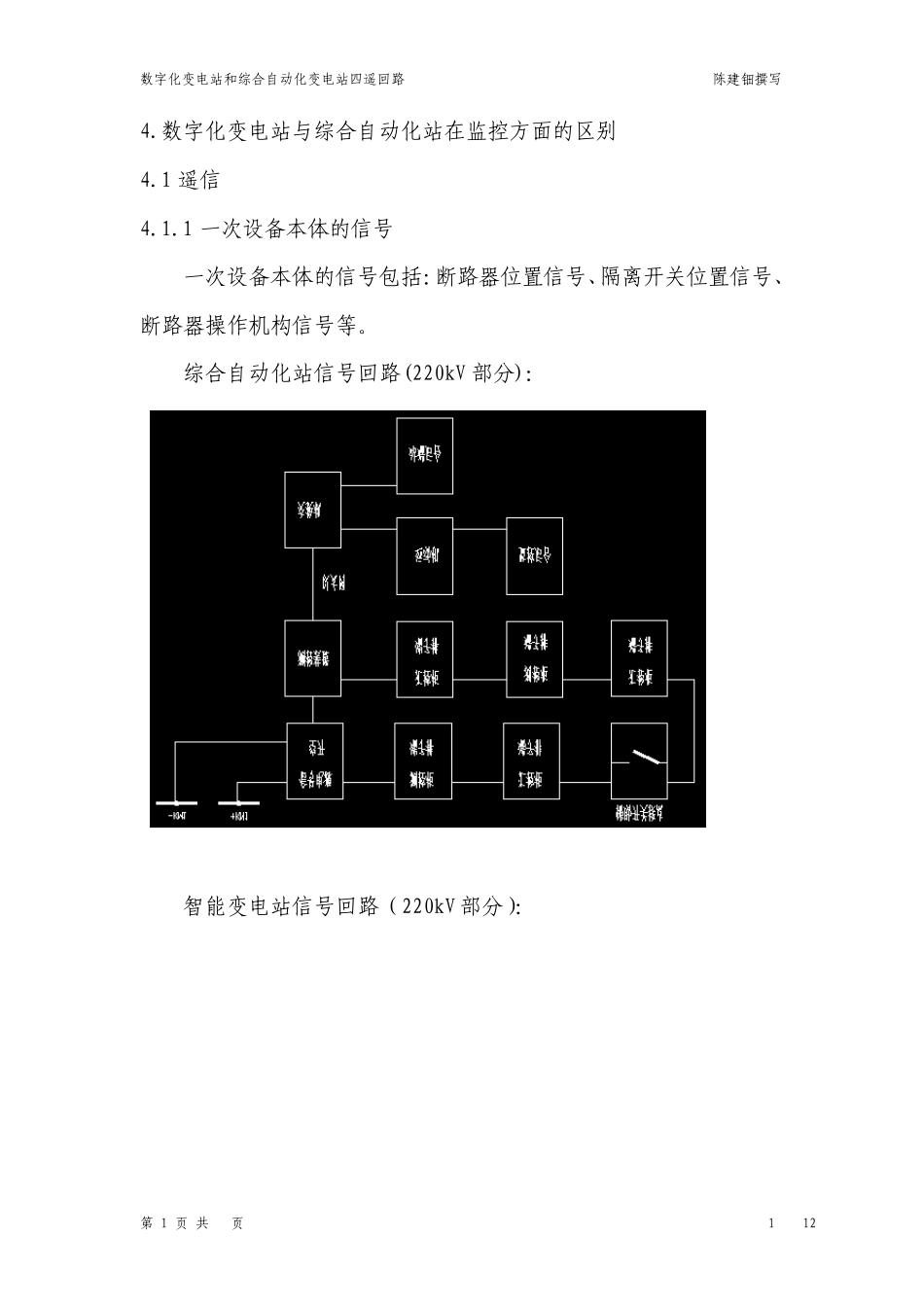

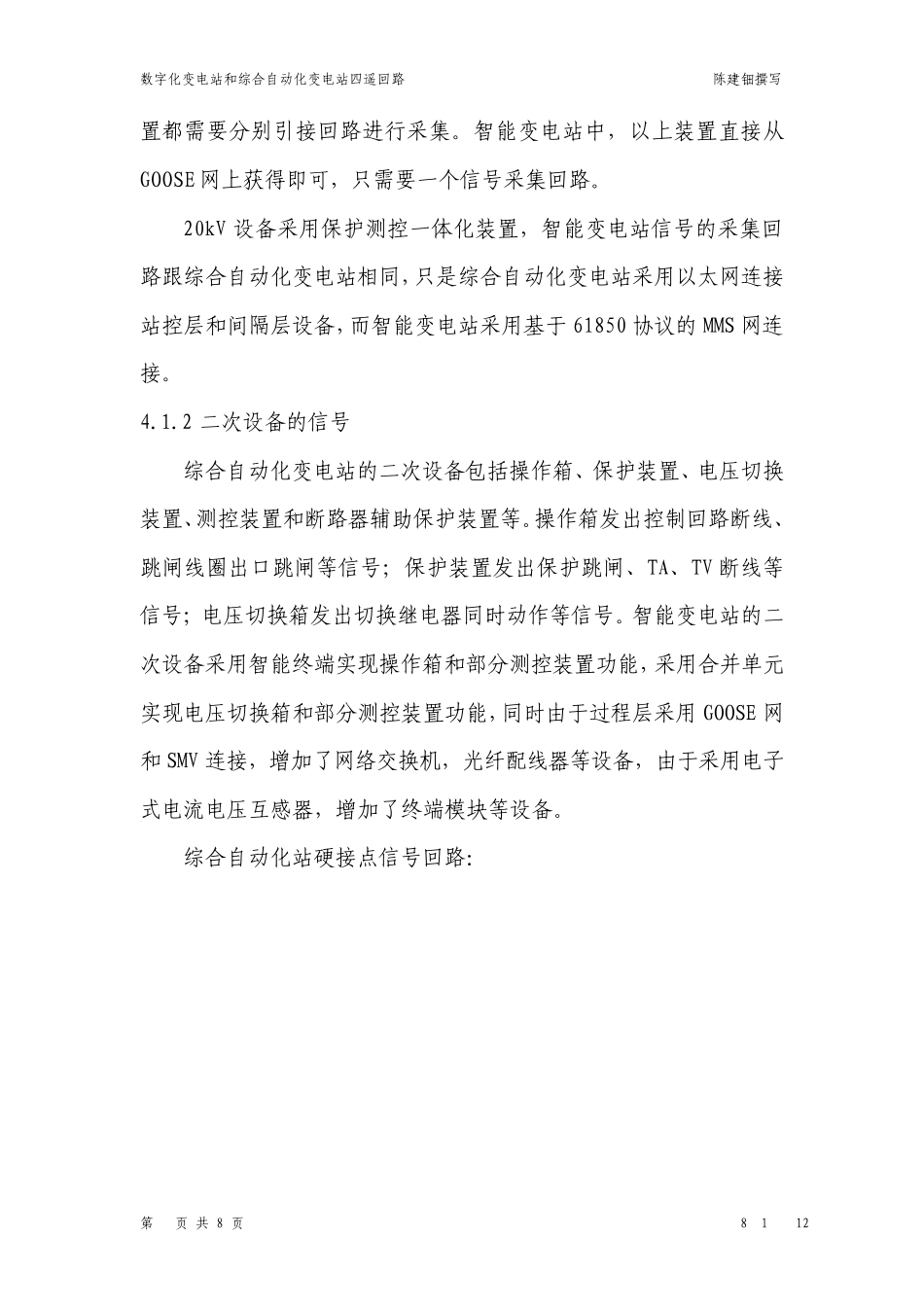

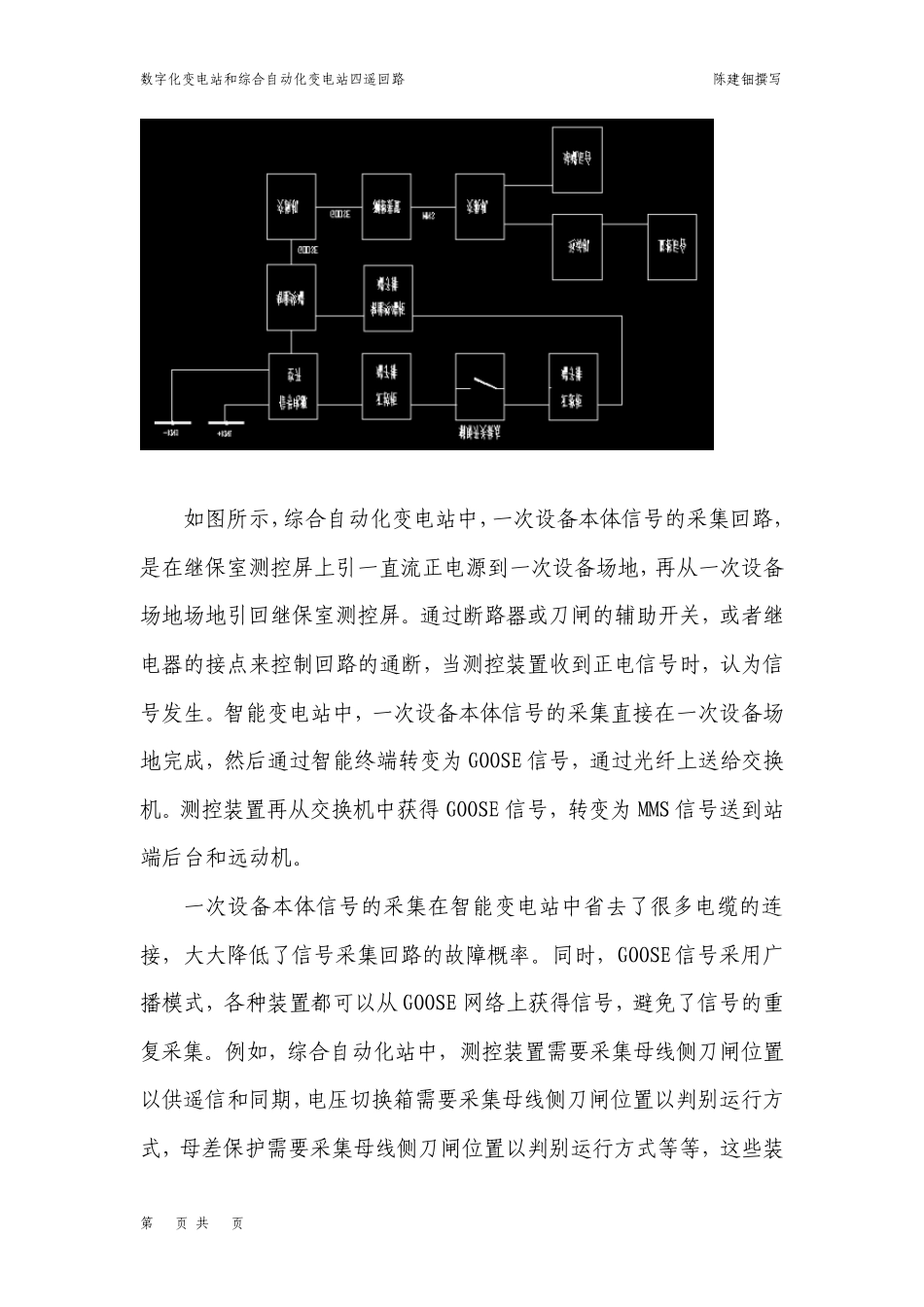

数字化变电站和综合自动化变电站四遥回路陈建钿撰写第1 页共8页8/19/124.数字化变电站与综合自动化站在监控方面的区别4.1 遥信4.1.1 一次设备本体的信号一次设备本体的信号包括：断路器位置信号、隔离开关位置信号、断路器操作机构信号等。综合自动化站信号回路(220kV 部分)：智能变电站信号回路（220kV 部分）：数字化变电站和综合自动化变电站四遥回路陈建钿撰写第2页共8页8/19/12如图所示，综合自动化变电站中，一次设备本体信号的采集回路，是在继保室测控屏上引一直流正电源到一次设备场地，再从一次设备场地场地引回继保室测控屏。通过断路器或刀闸的辅助开关，或者继电器的接点来控制回路的通断，当测控装置收到正电信号时，认为信号发生。智能变电站中，一次设备本体信号的采集直接在一次设备场地完成，然后通过智能终端转变为 GOOSE 信号，通过光纤上送给交换机。测控装置再从交换机中获得 GOOSE 信号，转变为 MMS 信号送到站端后台和远动机。一次设备本体信号的采集在智能变电站中省去了很多电缆的连接，大大降低了信号采集回路的故障概率。同时，GOOSE 信号采用广播模式，各种装置都可以从GOOSE 网络上获得信号，避免了信号的重复采集。例如，综合自动化站中，测控装置需要采集母线侧刀闸位置以供遥信和同期，电压切换箱需要采集母线侧刀闸位置以判别运行方式，母差保护需要采集母线侧刀闸位置以判别运行方式等等，这些装数字化变电站和综合自动化变电站四遥回路陈建钿撰写第3页共8 页8/19/12置都需要分别引接回路进行采集。智能变电站中，以上装置直接从GOOSE 网上获得即可，只需要一个信号采集回路。20kV 设备采用保护测控一体化装置，智能变电站信号的采集回路跟综合自动化变电站相同，只是综合自动化变电站采用以太网连接站控层和间隔层设备，而智能变电站采用基于61850 协议的MMS 网连接。4.1.2 二次设备的信号综合自动化变电站的二次设备包括操作箱、保护装置、电压切换装置、测控装置和断路器辅助保护装置等。操作箱发出控制回路断线、跳闸线圈出口跳闸等信号；保护装置发出保护跳闸、TA、TV 断线等信号；电压切换箱发出切换继电器同时动作等信号。智能变电站的二次设备采用智能终端实现操作箱和部分测控装置功能，采用合并单元实现电压切换箱和部分测控装置功能，同时由于过程层采用GOOSE 网和SMV 连接，增加了网络交换机，光纤配线器等设备，由于采用电子式电流电压互感器，增加了终端模块等设备。综合...
