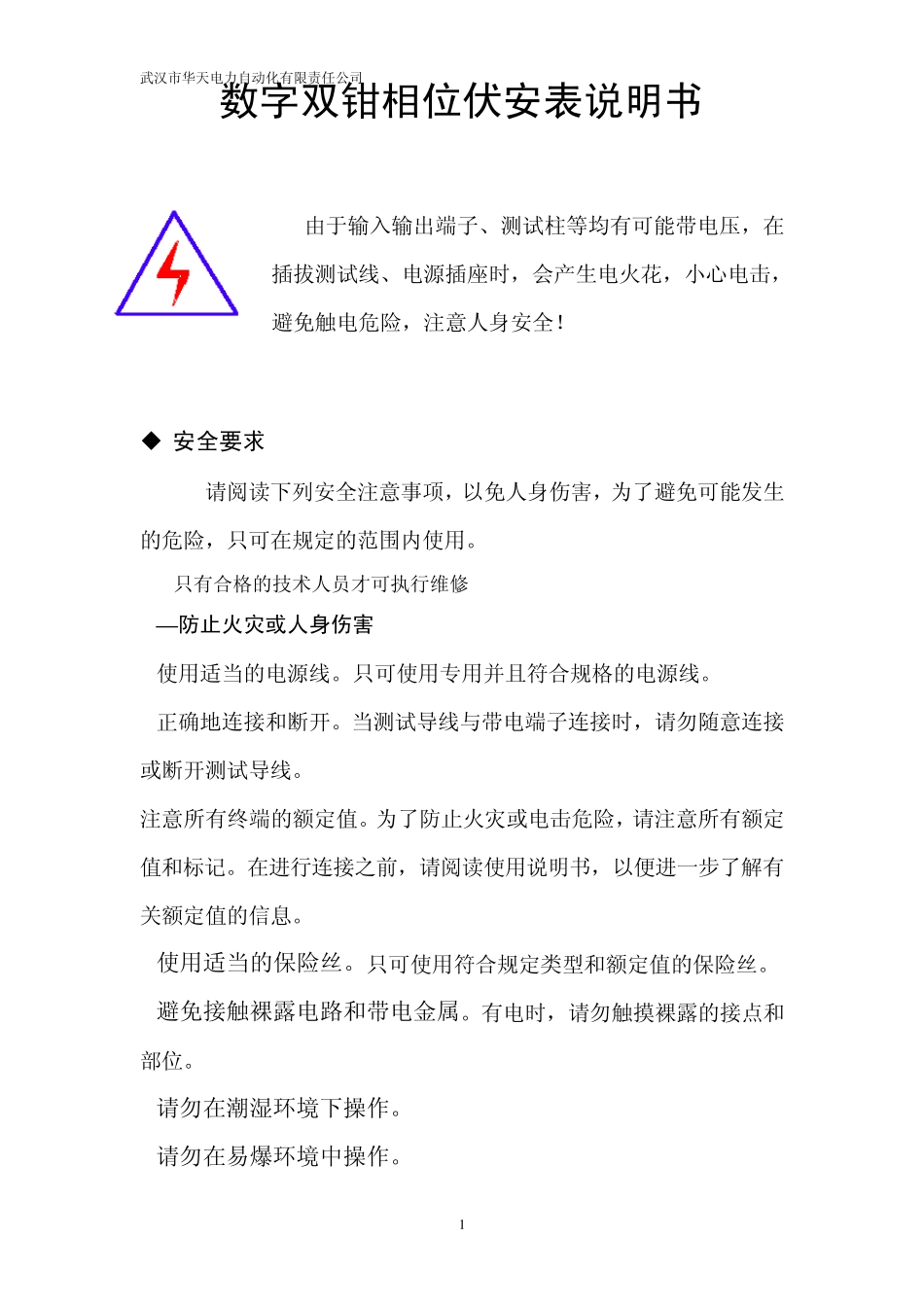

武汉市华天电力自动化有限责任公司 1 数字双钳相位伏安表说明书 由于输入输出端子、测试柱等均有可能带电压，在插拔测试线、电源插座时，会产生电火花，小心电击，避免触电危险，注意人身安全！  安全要求 请阅读下列安全注意事项，以免人身伤害，为了避免可能发生的危险，只可在规定的范围内使用。 只有合格的技术人员才可执行维修。 —防止火灾或人身伤害 使用适当的电源线。只可使用专用并且符合规格的电源线。 正确地连接和断开。当测试导线与带电端子连接时，请勿随意连接或断开测试导线。 注意所有终端的额定值。为了防止火灾或电击危险，请注意所有额定值和标记。在进行连接之前，请阅读使用说明书，以便进一步了解有关额定值的信息。 使用适当的保险丝。只可使用符合规定类型和额定值的保险丝。 避免接触裸露电路和带电金属。有电时，请勿触摸裸露的接点和部位。 请勿在潮湿环境下操作。 请勿在易爆环境中操作。 武汉市华天电力自动化有限责任公司 2 －安全术语 警告：警告字句指出可能造成人身伤亡的状况或做法。 目 录 概 述 „„„„„„„„„„„„„„„5 1、 基本误差 „„„„„„„„„„„„„„„5 ２、工作误差 „„„„„„„„„„„„„„„7 ３、安全特性 „„„„„„„„„„„„„„„8 ４、其它技术特性 „„„„„„„„„„„„„8 5、使用操作 „„„„„„„„„„„„„„„9 6、显示屏角度选择 „„„„„„„„„„„11 7、电池更换„„„„„„„„„„„„„„„12 8、警告„„„„„„„„„„„„„„„„„12 武汉市华天电力自动化有限责任公司 3 概述 SMG2000B数字式双钳相位表是专为现场测量电压、电流及相位而设计的一种高精度、低价位、便携手持式、双通道输入测量仪器。用该表可以很方便地在现场测量 U-U、I-I及 U-I之间的相位，判别感性、容性电路及三相电压的相序，检测变压器的接线组别，测试二次回路和母差保护系统，读出差动保护各组 CT之间的相位关系，检查电度表的接线正确与否等。采用钳形电流互感器转换方式输入被测电流，因而测量时无需断开被测线路。测量 U1-U2之间相位时，两输入回路完全绝缘隔离，因此完全避免了可能出现的误接线造成的被测线路短路、以致烧毁测量仪表。显示器采用了高反差液晶显示屏，字高达25mm，屏幕角度可自由转换约70°，以获得最佳视觉效果。 仪表外壳采用工程绝缘材料，另配橡皮防振保护套及便携式防水布包...
