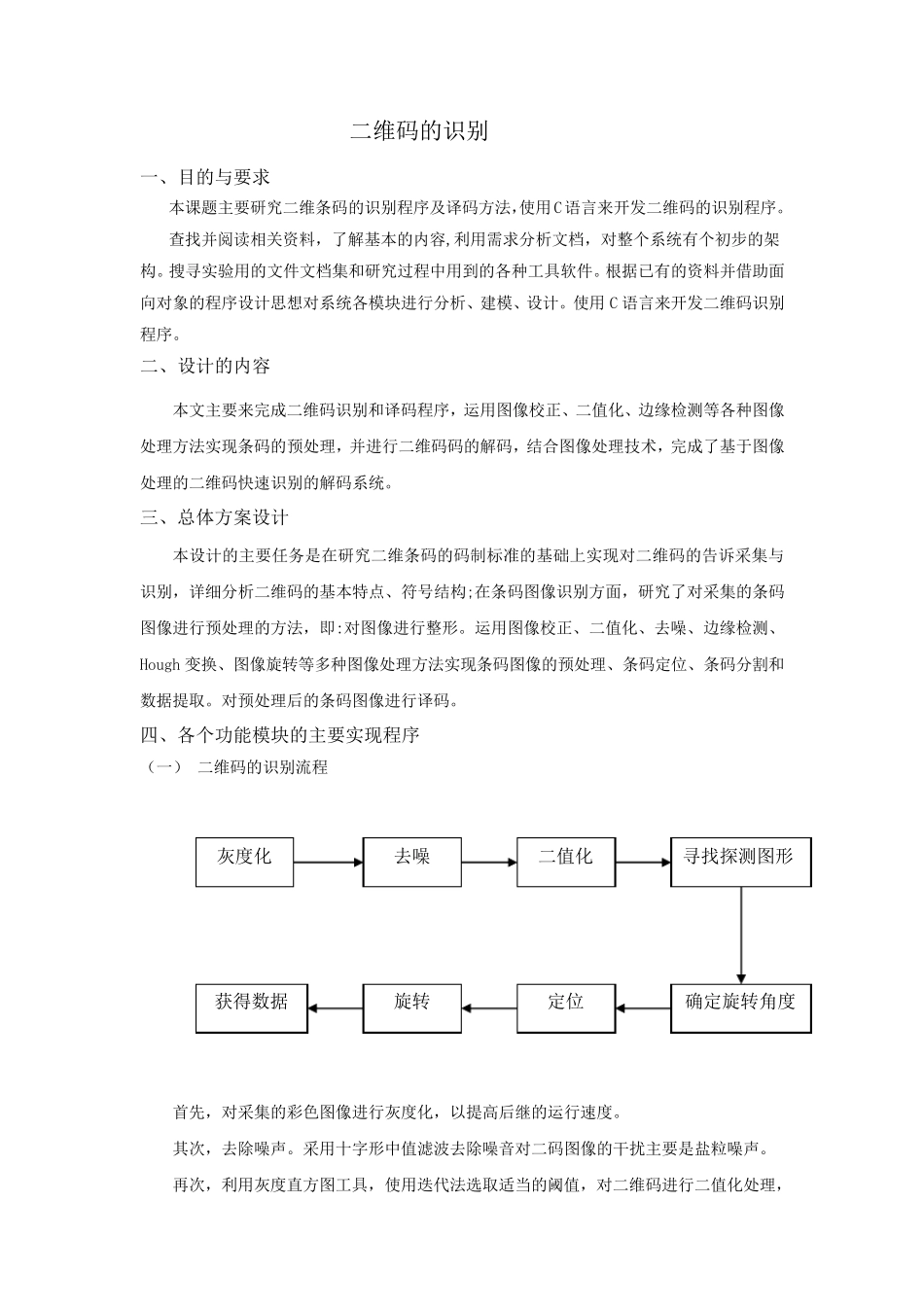

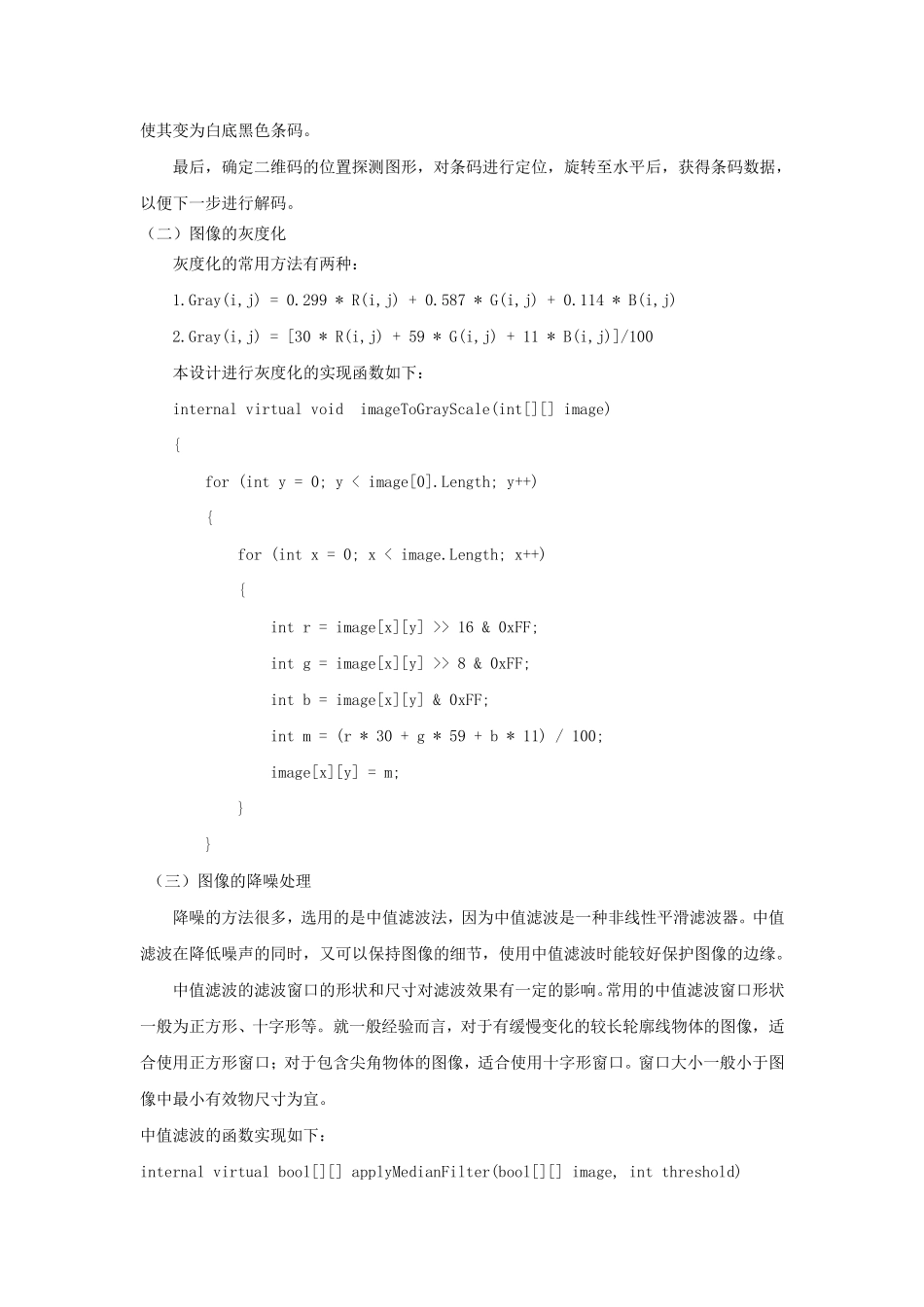

河 南 农 业 大 学 《数字图像处理》 题 目： 二维码的识别 学 院： 专 业： 班 级： 学 号： 姓 名： 指导教师： 成 绩： 时 间： 年 月 日至 年 月 日 二维码的识别 一、目的与要求 本课题主要研究二维条码的识别程序及译码方法，使用C语言来开发二维码的识别程序。 查找并阅读相关资料，了解基本的内容,利用需求分析文档，对整个系统有个初步的架构。搜寻实验用的文件文档集和研究过程中用到的各种工具软件。根据已有的资料并借助面向对象的程序设计思想对系统各模块进行分析、建模、设计。使用 C 语言来开发二维码识别程序。 二、设计的内容 本文主要来完成二维码识别和译码程序，运用图像校正、二值化、边缘检测等各种图像处理方法实现条码的预处理，并进行二维码码的解码，结合图像处理技术，完成了基于图像处理的二维码快速识别的解码系统。 三、总体方案设计 本设计的主要任务是在研究二维条码的码制标准的基础上实现对二维码的告诉采集与识别，详细分析二维码的基本特点、符号结构;在条码图像识别方面，研究了对采集的条码图像进行预处理的方法，即:对图像进行整形。运用图像校正、二值化、去噪、边缘检测、Hough 变换、图像旋转等多种图像处理方法实现条码图像的预处理、条码定位、条码分割和数据提取。对预处理后的条码图像进行译码。 四、各个功 能 模块的主要实现程序 （ 一） 二维码的识别流 程 首 先 ，对采集的彩 色 图像进行灰 度 化，以 提高 后继 的运行速度 。 其 次 ，去除 噪声 。采用十 字 形中值滤 波 去除 噪音 对二码图像的干 扰 主要是盐 粒 噪声 。 再 次 ，利用灰 度 直 方图工具，使用迭 代 法选 取适 当 的阈 值，对二维码进行二值化处理，灰 度 化 去噪 二值化 寻找探 测图形 确 定旋转角 度 定位 旋转 获 得 数据 使其变为白底黑色条码。 最后，确定二维码的位置探测图形，对条码进行定位，旋转至水平后，获得条码数据，以便下一步进行解码。 （二）图像的灰度化 灰度化的常用方法有两种： 1.Gray(i,j) = 0.299 * R(i,j) + 0.587 * G(i,j) + 0.114 * B(i,j) 2.Gray(i,j) = [30 * R(i,j) + 59 * G(i,j) + 11 * B(i,j)]/100 本设计进行灰度化的实现函数如下： internal virtual void imageToGrayScale(int[][] image) { for (int y = 0; y < image[0].Length...
