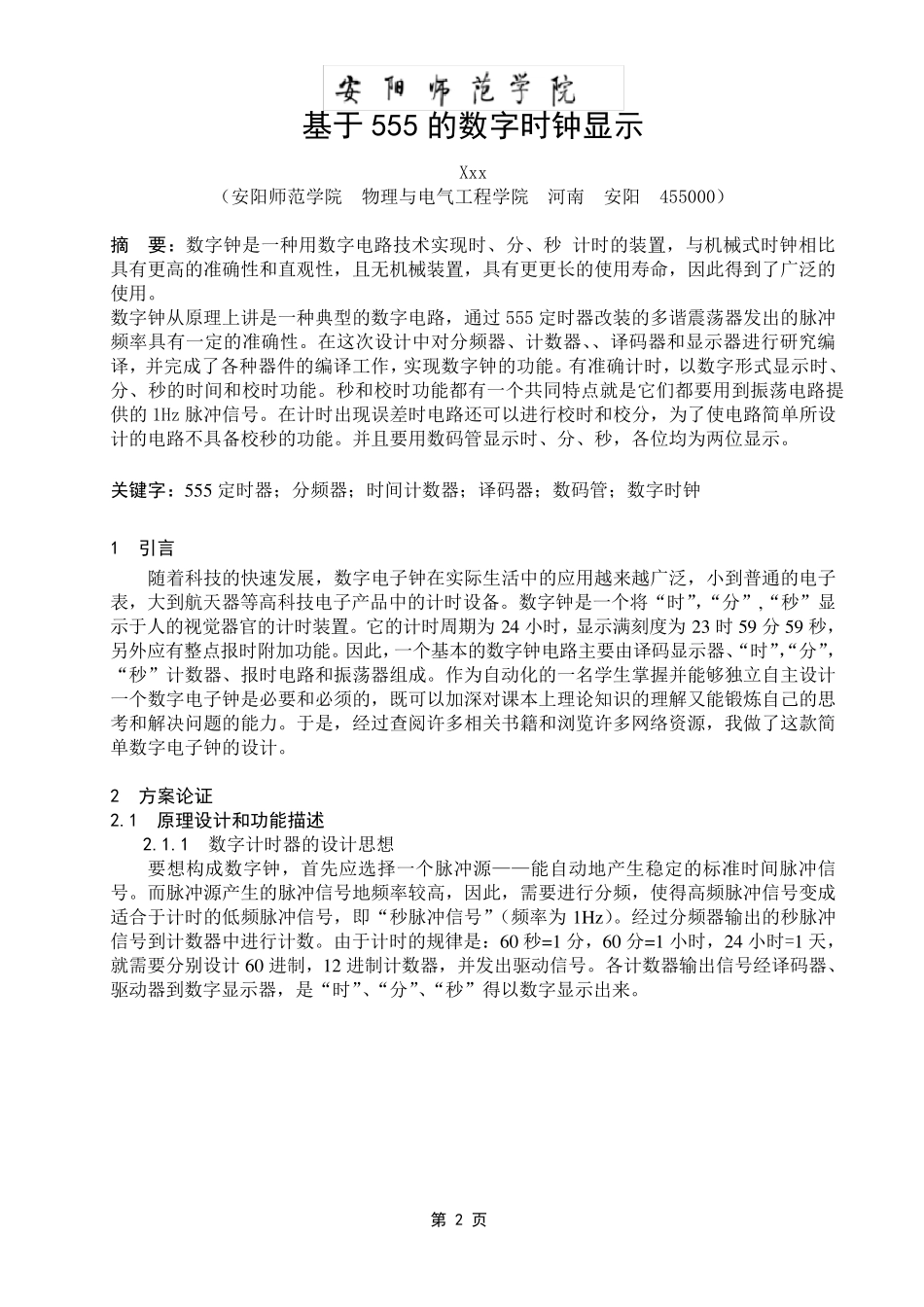

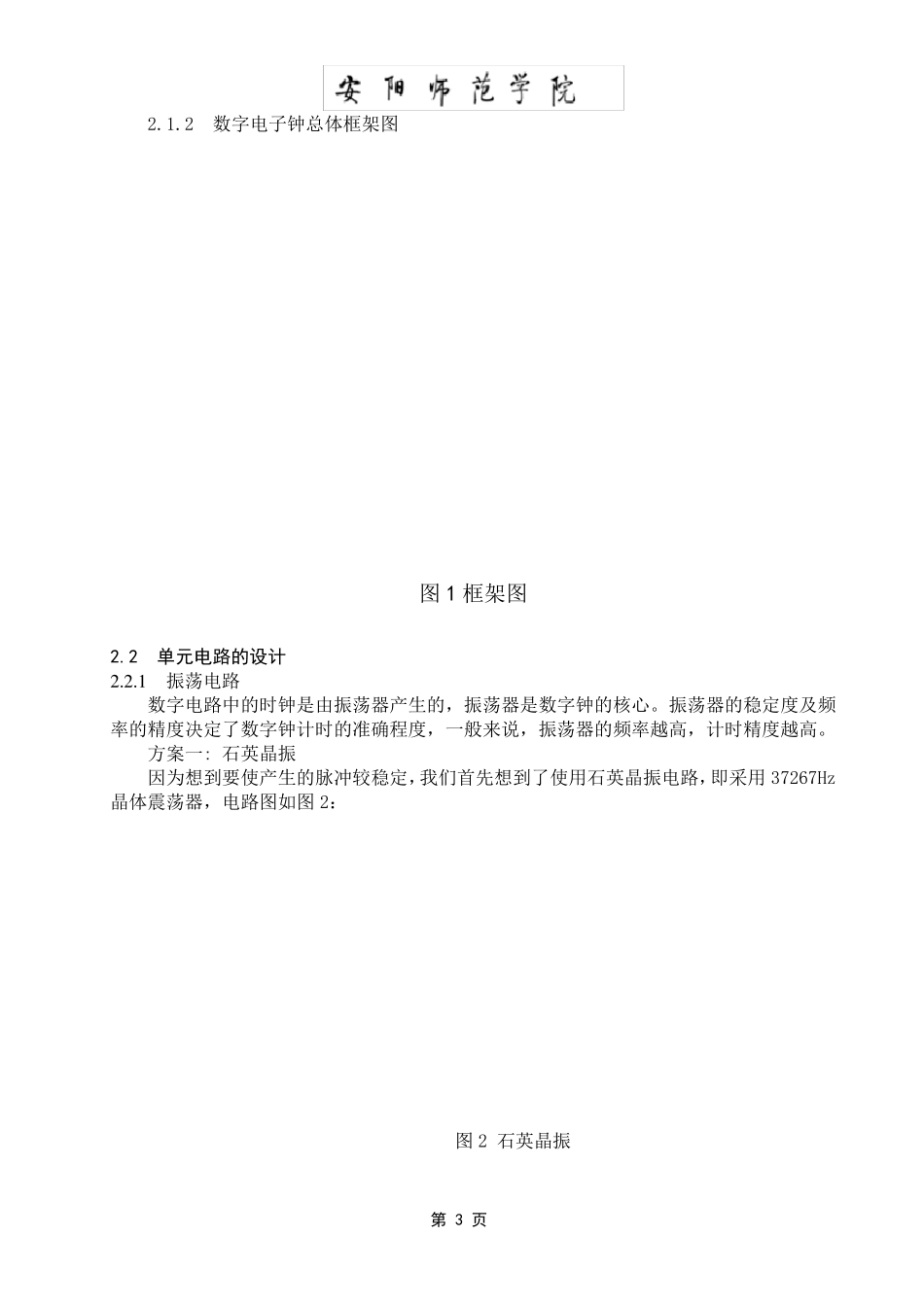

第 1 页 物理与电气工程学院课程设计报告 数字时钟设计 姓 名 xxx 学 号 xxx 专 业 09 电气工程及其自动化 指导教师 xxx 成 绩 日 期 2011.10.15 第 2 页 基于 555 的数字时钟显示 Xxx （ 安 阳 师 范 学 院 物 理 与 电 气 工 程 学 院 河 南 安 阳 455000） 摘 要：数 字 钟 是 一 种 用 数 字 电 路 技 术 实 现 时 、 分 、 秒 计 时 的 装 置 ， 与 机 械 式 时 钟 相 比具 有 更 高 的 准 确 性 和 直 观 性 ， 且 无 机 械 装 置 ， 具 有 更 更 长 的 使 用 寿 命 ， 因 此 得 到 了 广 泛 的使 用 。 数 字 钟 从 原 理 上 讲 是 一 种 典 型 的 数 字 电 路 ， 通 过 555 定 时 器 改 装 的 多 谐 震 荡 器 发 出 的 脉 冲频 率 具 有 一 定 的 准 确 性 。 在 这 次 设 计 中 对 分 频 器 、 计 数 器 、、 译 码 器 和 显 示 器 进 行 研 究 编译 ， 并 完 成 了 各 种 器 件 的 编 译 工 作 ， 实 现 数 字 钟 的 功 能 。 有 准 确 计 时 ， 以 数 字 形 式 显 示 时 、分 、 秒 的 时 间 和 校 时 功 能 。 秒 和 校 时 功 能 都 有 一 个 共 同 特 点 就 是 它 们 都 要 用 到 振 荡 电 路 提供 的 1Hz 脉 冲 信号。 在 计 时 出 现 误差时 电 路 还可以 进 行 校 时 和 校 分 ， 为了 使 电 路 简单所设计 的 电 路 不具 备校 秒 的 功 能 。 并 且 要 用 数 码 管显 示 时 、 分 、 秒 ， 各 位均为两位显 示 。 关键字：555 定 时 器 ；分 频 器 ；时 间 计 数 器 ；译 码 器 ；数 码 管；数 字 时 钟 1 引言 随着科技 的 快速发 展， 数 字 电 子钟 在 实 际生活中 的 应用 越来越广 泛 ， 小到 普通 的 电 子表， 大到 航天器 等高 科技 电 子产品中 的 计 时 设 备。 数 字 钟 是 一 个 将“时 ”，“分 ”,“秒 ”显示 于人的 视觉器 官的 计 时 装 置 。 它 的 计 时 周期为24 小时 ， 显 示 满刻度为23 时 59 分 59 秒 ，另外应有 整点 报时 附加功 能 。 因 此...
