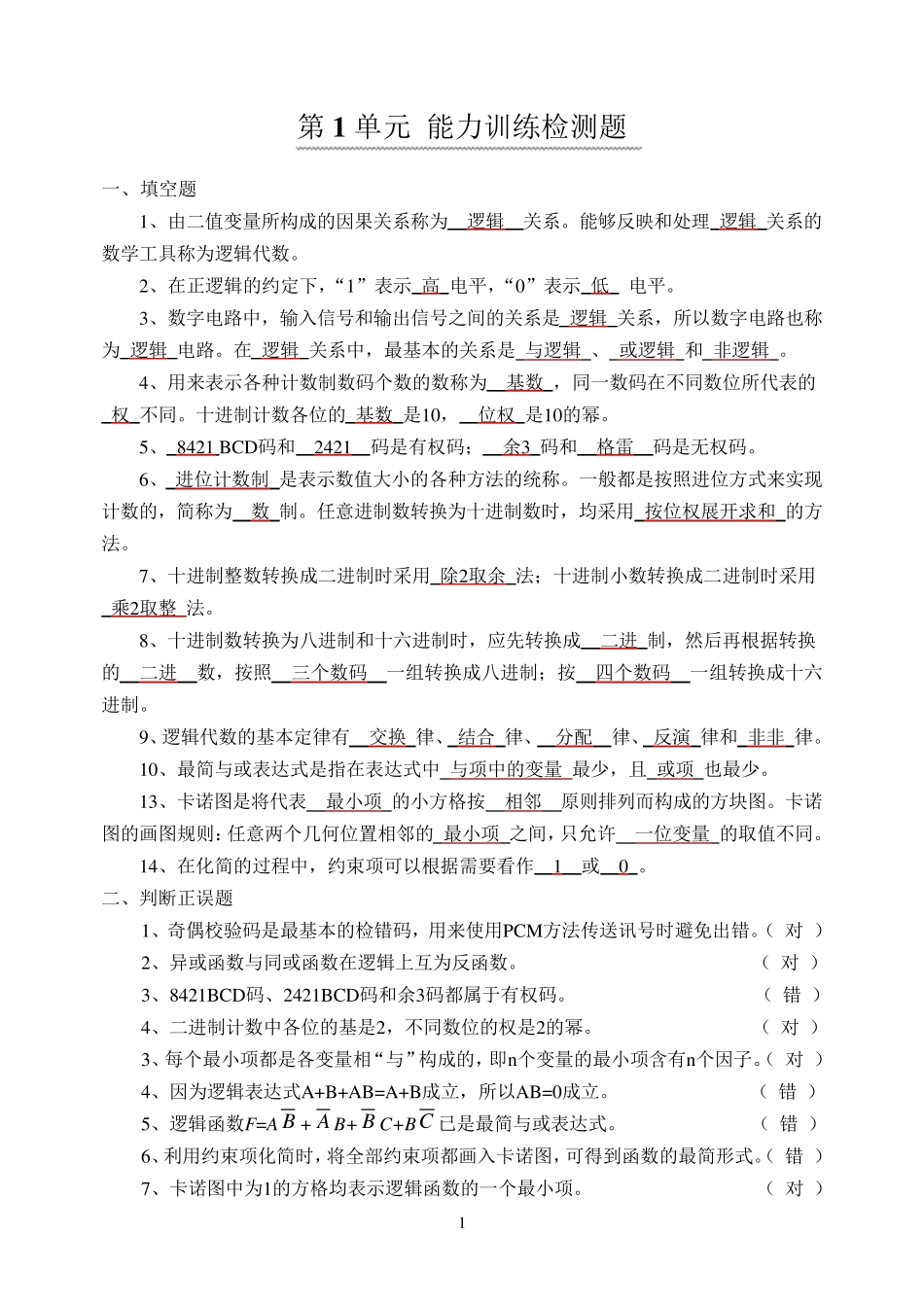

1 第1 单元 能力训练检测题 一、填空题 1、由二值变量所构成的因果关系称为 逻辑 关系。能够反映和处理 逻辑 关系的数学工具称为逻辑代数。 2、在正逻辑的约定下，“1”表示 高 电平，“0”表示 低 电平。 3、数字电路中，输入信号和输出信号之间的关系是 逻辑 关系，所以数字电路也称为 逻辑 电路。在 逻辑 关系中，最基本的关系是 与逻辑 、 或逻辑 和 非逻辑 。 4、用来表示各种计数制数码个数的数称为 基数 ，同一数码在不同数位所代表的 权 不同。十进制计数各位的 基数 是10， 位权 是10的幂。 5、 8421 BCD码和 2421 码是有权码； 余3 码和 格雷 码是无权码。 6、 进位计数制 是表示数值大小的各种方法的统称。一般都是按照进位方式来实现计数的，简称为 数 制。任意进制数转换为十进制数时，均采用 按位权展开求和 的方法。 7、十进制整数转换成二进制时采用 除2取余 法；十进制小数转换成二进制时采用 乘2取整 法。 8、十进制数转换为八进制和十六进制时，应先转换成 二进 制，然后再根据转换 的 二进 数，按照 三个数码 一组转换成八进制；按 四个数码 一组转换成十六进制。 9、逻辑代数的基本定律有 交换 律、 结合 律、 分配 律、 反演 律和 非非 律。 10、最简与或表达式是指在表达式中 与项中的变量 最少，且 或项 也最少。 13、卡诺图是将代表 最小项 的小方格按 相邻 原则排列而构成的方块图。卡诺图的画 图规 则： 任意两 个几 何 位置 相邻的 最小项 之间，只 允 许 一位变量 的取值不同。 14、在化 简的过 程 中，约束 项可 以根据需 要 看 作 1 或 0 。 二、判 断 正误 题 1、奇 偶 校 验 码是最基本的检错 码，用来使 用PCM方法传 送 讯 号时避 免 出错 。（ 对 ） 2、异 或函 数与同或函 数在逻辑上 互 为反函 数。 （ 对 ） 3、8421BCD码、2421BCD码和余3码都属 于 有权码。 （ 错 ） 4、二进制计数中各位的基是2，不同数位的权是2的幂。 （ 对 ） 3、每 个最小项都是各变量相“与”构成的，即 n个变量的最小项含 有n个因子 。（ 对 ） 4、因为逻辑表达式A+B+AB=A+B成立 ，所以AB=0成立 。 （ 错 ） 5、逻辑函 数F=A B + A B+ B C+BC 已 是最简与或表达式。 （ 错 ） 6、利 用约束 项化 简时，将全 部 约束 项都画 入卡诺...
