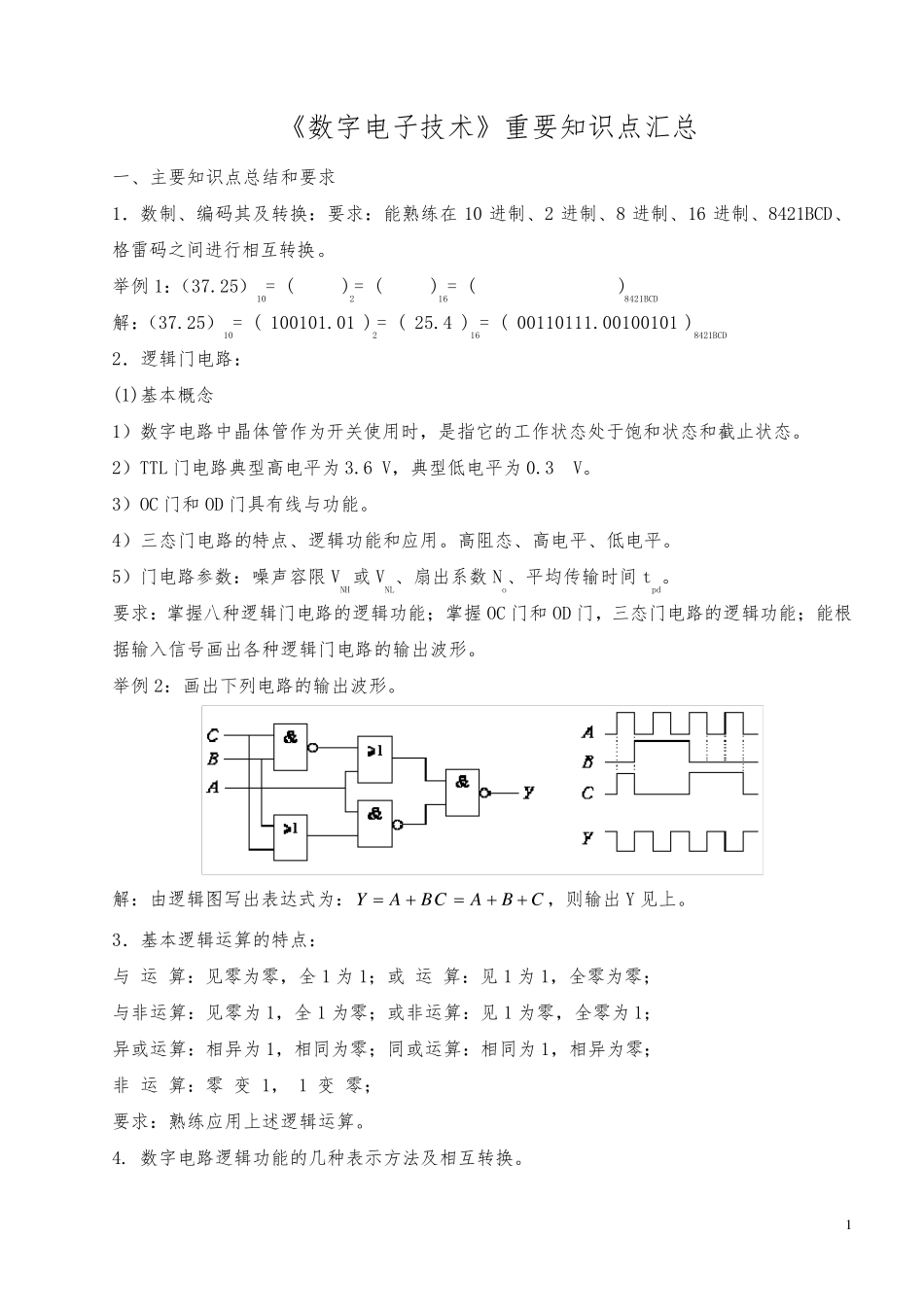

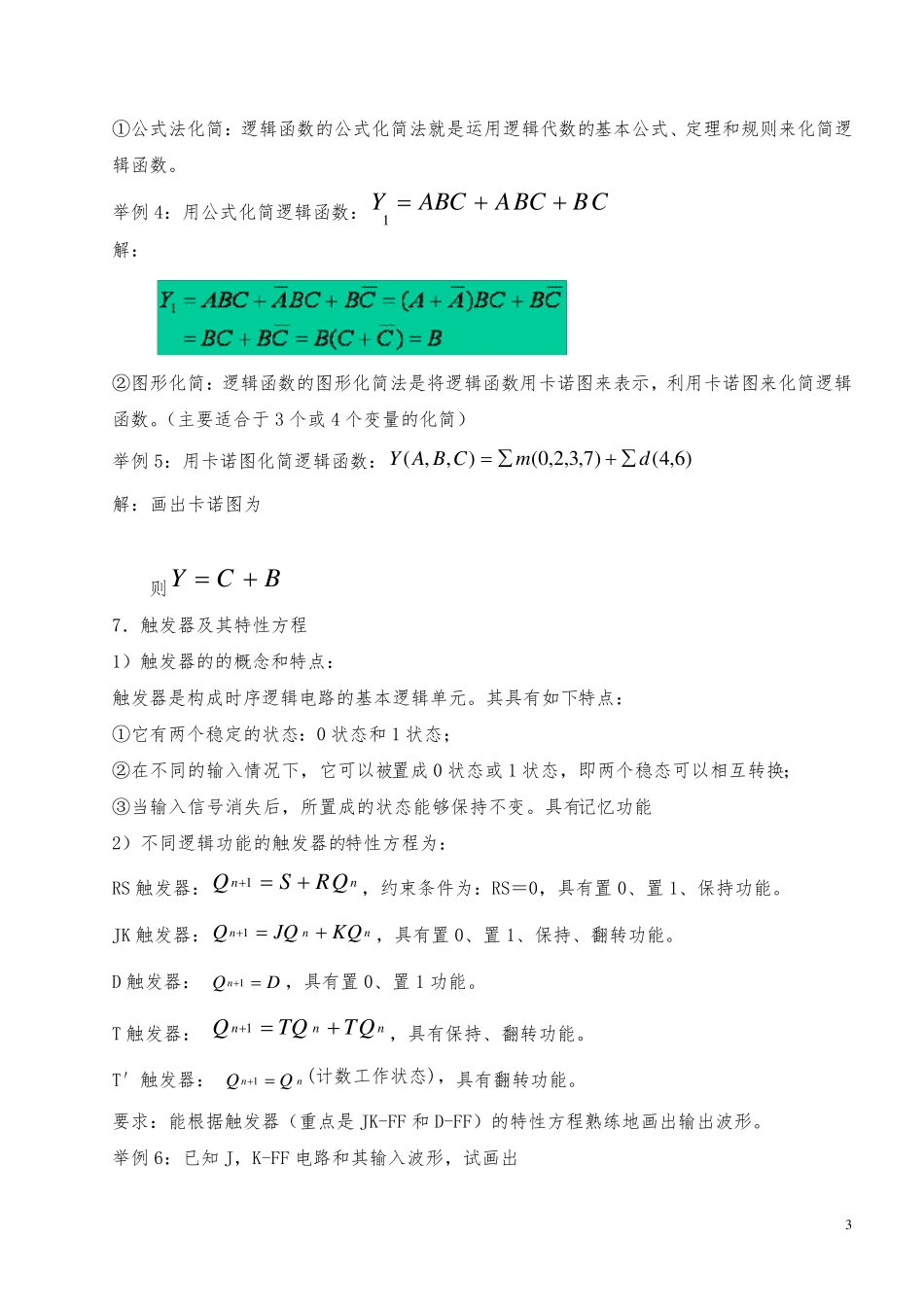

1 《数字电子技术》重要知识点汇总 一、主要知识点总结和要求 1．数制、编码其及转换：要求：能熟练在 10 进制、2 进制、8 进制、16 进制、8421BCD、格雷码之间进行相互转换。 举例 1：（37.25）10= ( )2= ( )16= ( )8421BCD 解：（37.25）10= ( 100101.01 )2= ( 25.4 )16= ( 00110111.00100101 )8421BCD 2．逻辑门电路： (1)基本概念 1）数字电路中晶体管作为开关使用时，是指它的工作状态处于饱和状态和截止状态。 2）TTL 门电路典型高电平为 3.6 V，典型低电平为 0.3 V。 3）OC 门和 OD 门具有线与功能。 4）三态门电路的特点、逻辑功能和应用。高阻态、高电平、低电平。 5）门电路参数：噪声容限 VNH或 VNL、扇出系数No、平均传输时间 tpd。 要求：掌握八种逻辑门电路的逻辑功能；掌握 OC 门和 OD 门，三态门电路的逻辑功能；能根据输入信号画出各种逻辑门电路的输出波形。 举例 2：画出下列电路的输出波形。 解：由逻辑图写出表达式为：CBACBAY，则输出 Y 见上。 3．基本逻辑运算的特点： 与 运 算：见零为零，全 1 为 1；或 运 算：见 1 为 1，全零为零； 与非运算：见零为 1，全 1 为零；或非运算：见 1 为零，全零为 1； 异或运算：相异为 1，相同为零；同或运算：相同为 1，相异为零； 非 运 算：零 变 1， 1 变 零； 要求：熟练应用上述逻辑运算。 4. 数字电路逻辑功能的几种表示方法及相互转换。 2 ①真值表（组合逻辑电路）或状态转换真值表（时序逻辑电路）：是由变量的所有可能取值组合及其对应的函数值所构成的表格。 ②逻辑表达式：是由逻辑变量和与、或、非3 种运算符连接起来所构成的式子。 ③卡诺图：是由表示变量的所有可能取值组合的小方格所构成的图形。 ④逻辑图：是由表示逻辑运算的逻辑符号所构成的图形。 ⑤波形图或时序图：是由输入变量的所有可能取值组合的高、低电平及其对应的输出函数值的高、低电平所构成的图形。 ⑥状态图（只有时序电路才有）：描述时序逻辑电路的状态转换关系及转换条件的图形称为状态图。 要求：掌握这五种（对组合逻辑电路）或六种（对时序逻辑电路）方法之间的相互转换。 5．逻辑代数运算的基本规则 ① 反演规则：对于任何一个逻辑表达式Y，如果将表达式中的所有“·”换成“＋”，“＋”换成“·”，“0”换成“1”，“1”换成“0”，原变量换成反变量，反变量换成原变量，...
