数字电子计时器设计与制作

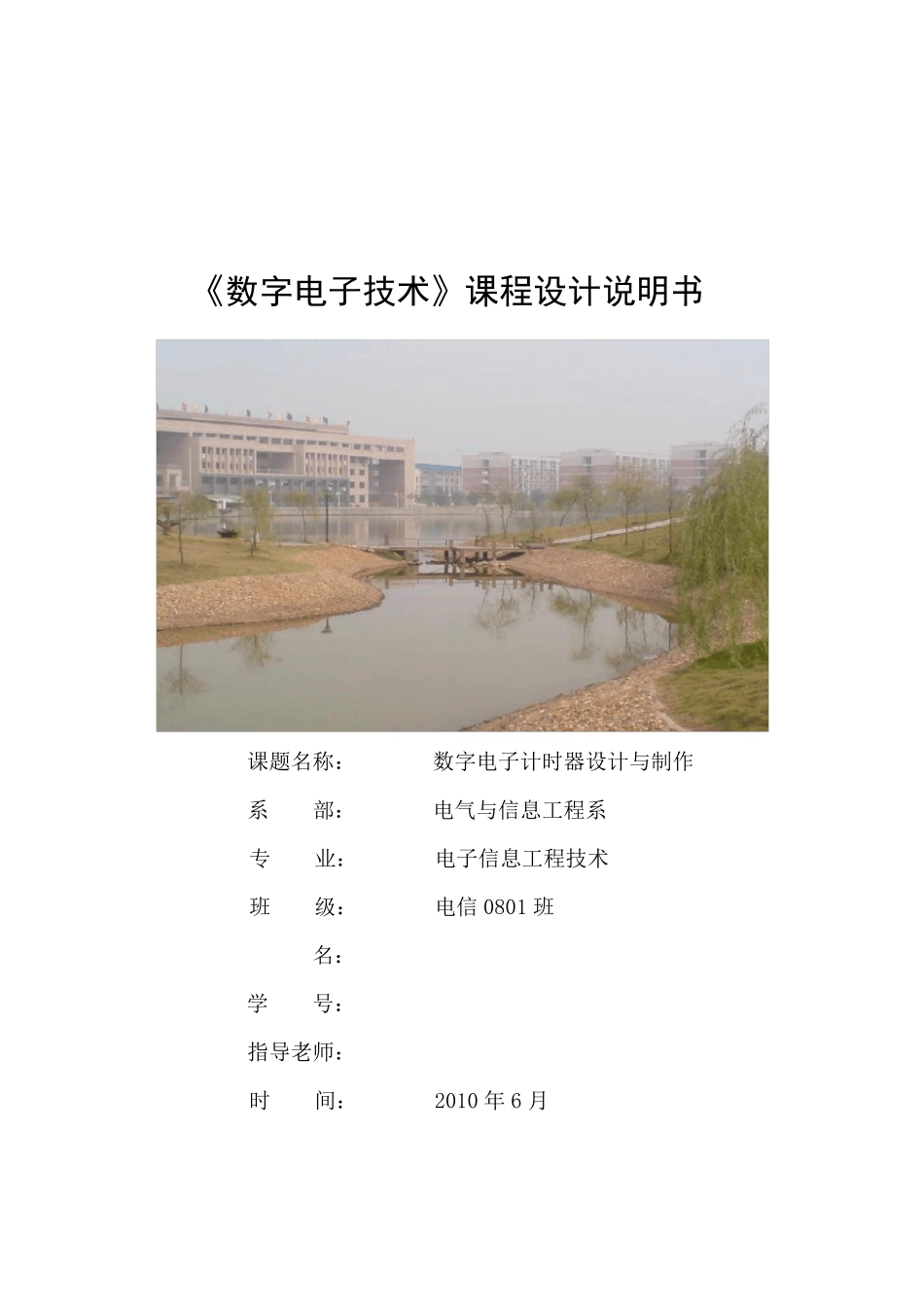

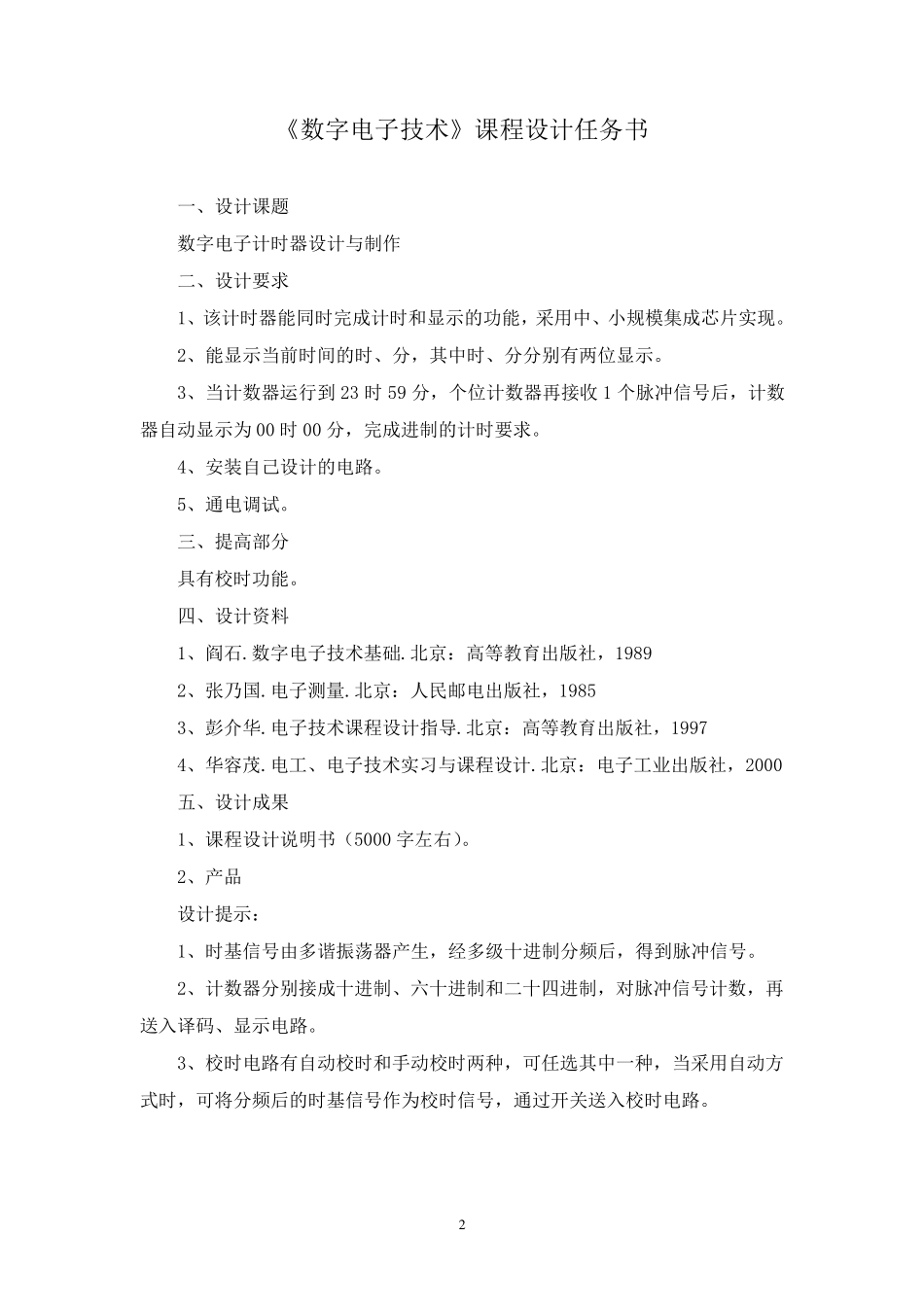

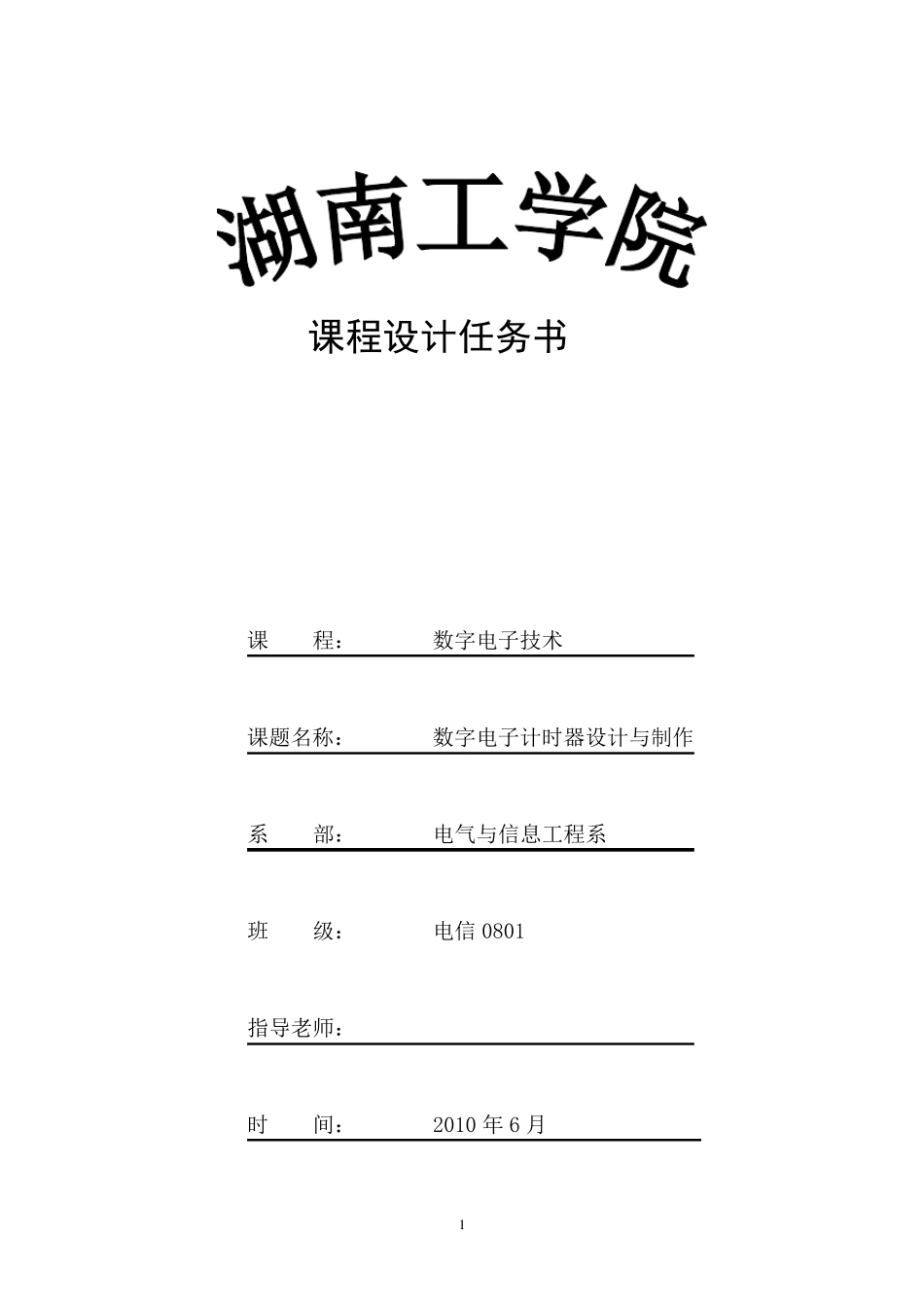

《数字电子技术》课程设计说明书 课题名称： 数字电子计时器设计与制作 系 部： 电气与信息工程系 专 业： 电子信息工程技术 班 级： 电信 0801 班 * 名： *** 学 号： *********** 指导老师： *** 时 间： 2010 年 6 月 1 课程设计任务书 课 程： 数字电子技术 课题名称： 数字电子计时器设计与制作 系 部： 电气与信息工程系 班 级： 电信 0801 指导老师： *** 时 间： 2010 年 6 月 2 《数字电子技术》课程设计任务书 一、设计课题 数字电子计时器设计与制作 二、设计要求 1、该计时器能同时完成计时和显示的功能，采用中、小规模集成芯片实现。 2、能显示当前时间的时、分，其中时、分分别有两位显示。 3、当计数器运行到 23 时 59 分，个位计数器再接收 1 个脉冲信号后，计数器自动显示为 00 时 00 分，完成进制的计时要求。 4、安装自己设计的电路。 5、通电调试。 三、提高部分 具有校时功能。 四、设计资料 1、阎石.数字电子技术基础.北京：高等教育出版社，1989 2、张乃国.电子测量.北京：人民邮电出版社，1985 3、彭介华.电子技术课程设计指导.北京：高等教育出版社，1997 4、华容茂.电工、电子技术实习与课程设计.北京：电子工业出版社，2000 五、设计成果 1、课程设计说明书（5000 字左右）。 2、产品 设计提示： 1、时基信号由多谐振荡器产生，经多级十进制分频后，得到脉冲信号。 2、计数器分别接成十进制、六十进制和二十四进制，对脉冲信号计数，再送入译码、显示电路。 3、校时电路有自动校时和手动校时两种，可任选其中一种，当采用自动方式时，可将分频后的时基信号作为校时信号，通过开关送入校时电路。 3 前言 21 世纪，电子科技技术获得了飞速的发展，在其推动下，现代电子产品几乎参透了社会的各个领域，有力地推动了社会生产力的发展和社会信息化程度的提高，同时也使现代电子产品性能进一步提高，产品更新换代的节奏也越来越快。 时间对人们来说总是那么的宝贵，工作的忙碌性和繁杂性容易使人忘记当前的一旦重要事情，一时的耽误可能酿成大祸。钟表的数字化给人们生产生活带来了极大的方便，而且大大地扩展了钟表原先的报时功能。诸如定时自动报警、按时自动打铃、时间程序自动控制、定时广播、定时启闭电路、定时开关烘箱、通断动力设备，甚至各种定时电气的自动启用等，所有这些，都是以钟表数字化为基础的。因此，研究数字...
