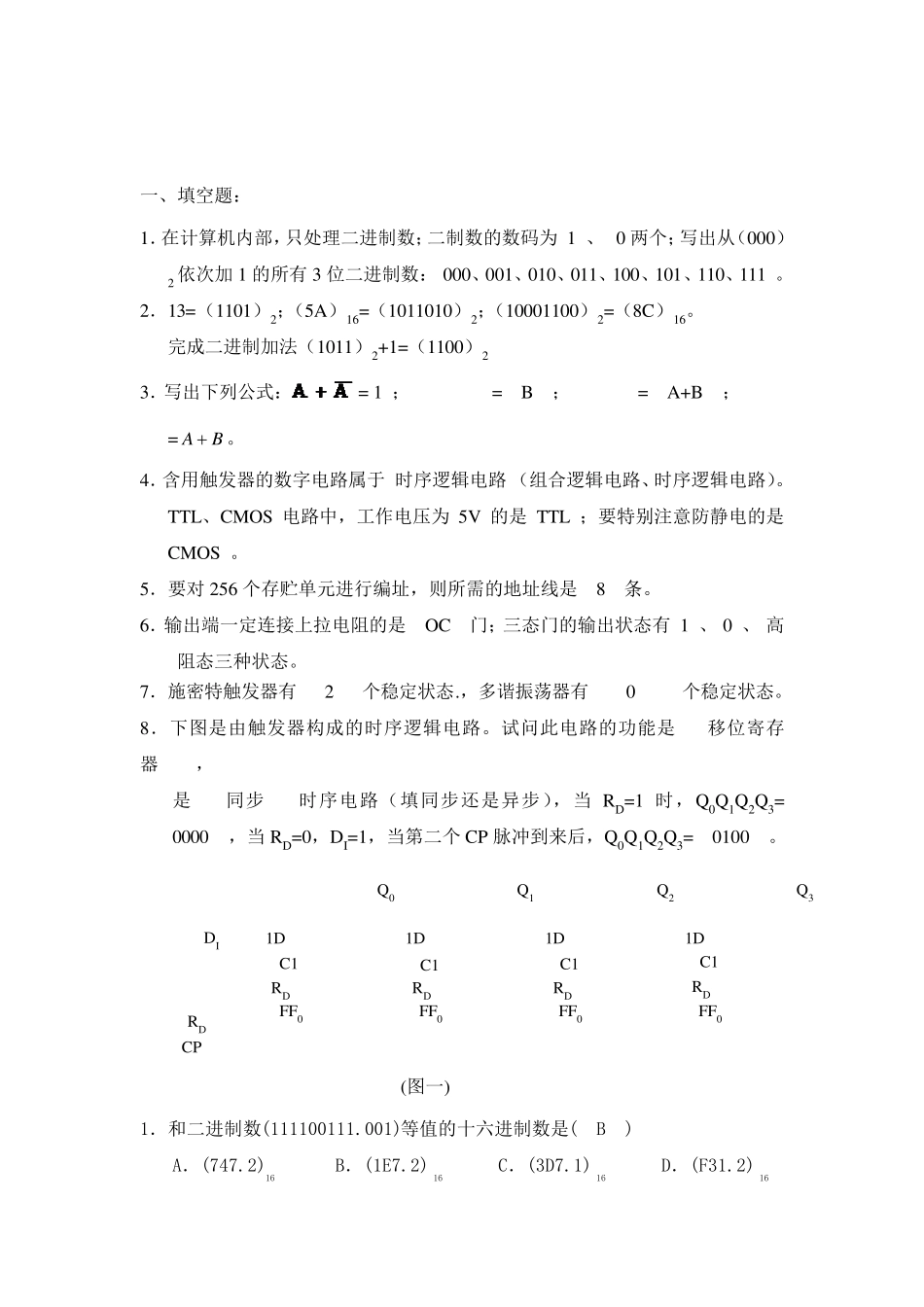

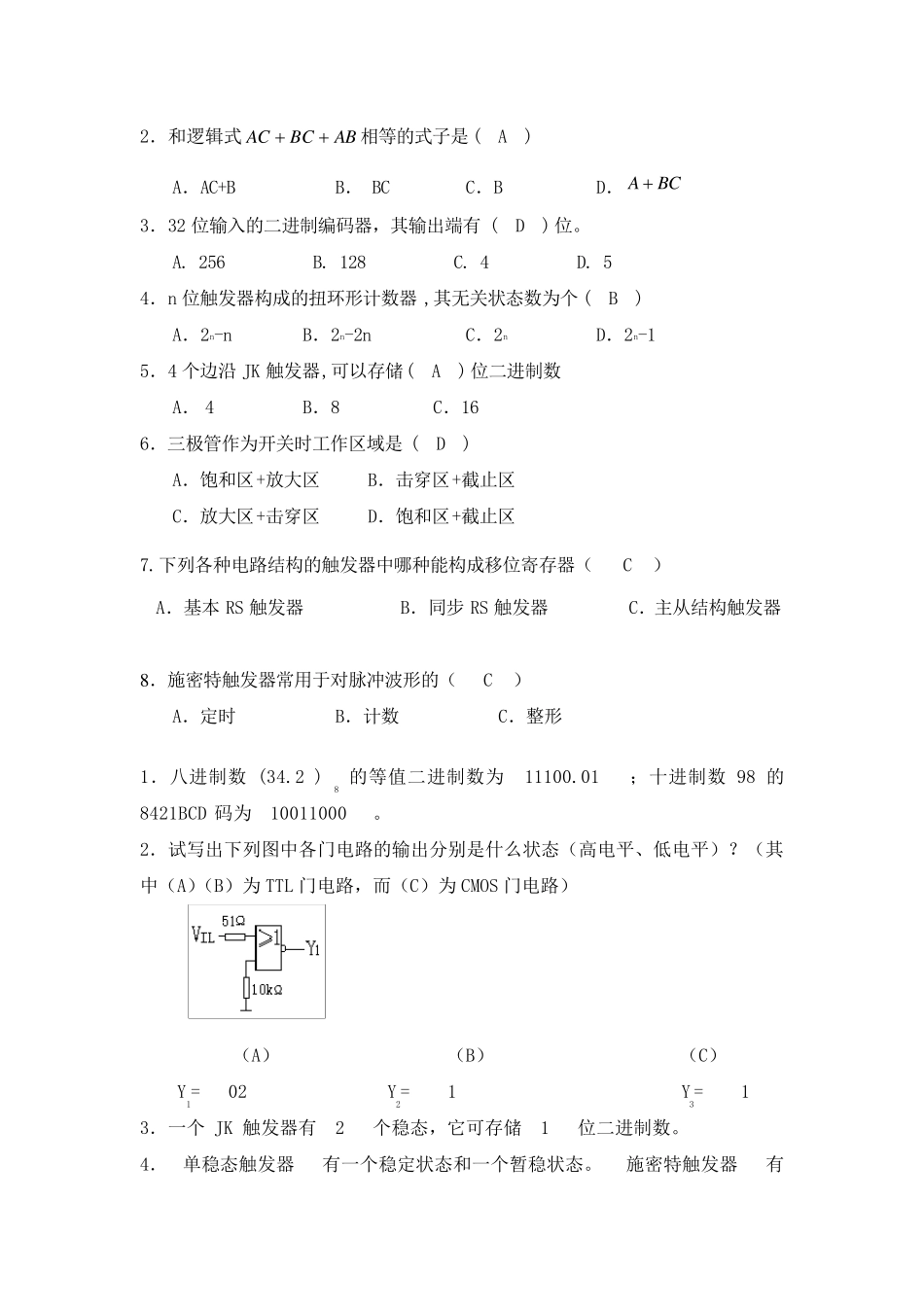

一、填空题： 1．在计算机内部，只处理二进制数；二制数的数码为 1 、 0 两个；写出从（000）2 依次加 1 的所有 3 位二进制数： 000、001、010、011、100、101、110、111 。 2．13=（1101）2；（5A）16=（1011010）2；（10001100）2=（8C）16。 完成二进制加法（1011）2+1=（1100）2 3．写出下列公式：= 1 ； = B ； = A+B ；=BA 。 4．含用触发器的数字电路属于 时序逻辑电路 （组合逻辑电路、时序逻辑电路）。TTL、CMOS 电路中，工作电压为 5V 的是 TTL ；要特别注意防静电的是 CMOS 。 5．要对 256 个存贮单元进行编址，则所需的地址线是 8 条。 6．输出端一定连接上拉电阻的是 OC 门；三态门的输出状态有 1 、 0 、 高阻态三种状态。 7．施密特触发器有 2 个稳定状态.，多谐振荡器有 0 个稳定状态。 8．下图是由触发器构成的时序逻辑电路。试问此电路的功能是 移位寄存器 ， 是 同步 时序电路（填同步还是异步），当 RD=1 时，Q0Q1Q2Q3= 0000 ，当 RD=0，DI=1，当第二个 CP 脉冲到来后，Q0Q1Q2Q3= 0100 。 (图一) 1．和二进制数(111100111.001)等值的十六进制数是( B ) A．(747.2)16 B．(1E7.2) 16 C．(3D7.1) 16 D．(F31.2) 16 1D C1 FF0 1D C1 FF0 1D C1 FF0 1D C1 FF0 RD RD RD RD Q3 Q2 Q1 Q0 DI RD CP 2．和逻辑式BACBAC相等的式子是( A ) A．AC+B B． BC C．B D．BCA  3．32 位输入的二进制编码器，其输出端有( D ) 位。 A. 256 B. 128 C. 4 D. 5 4．n 位触发器构成的扭环形计数器,其无关状态数为个( B ) A．2n-n B．2n-2n C．2n D．2n-1 5．4 个边沿JK 触发器,可以存储( A ) 位二进制数 A． 4 B．8 C．16 6．三极管作为开关时工作区域是( D ) A．饱和区+放大区 B．击穿区+截止区 C．放大区+击穿区 D．饱和区+截止区 7.下列各种电路结构的触发器中哪种能构成移位寄存器（ C ） A．基本RS 触发器 B．同步RS 触发器 C．主从结构触发器 8 ．施密特触发器常用于对脉冲波形的（ C ） A．定时 B．计数 C．整形 1．八进制数 (34.2 ) 8 的等值二进制数为 11100.01 ；十进制数 98 的 8421BCD 码为 10011000 。 2．试写出下列图中各门电路的输出分别是什么状态（高电平、低电平）？（其中（A）（B）为TTL 门电路，而（C）为CMOS 门电路） （A） ...
