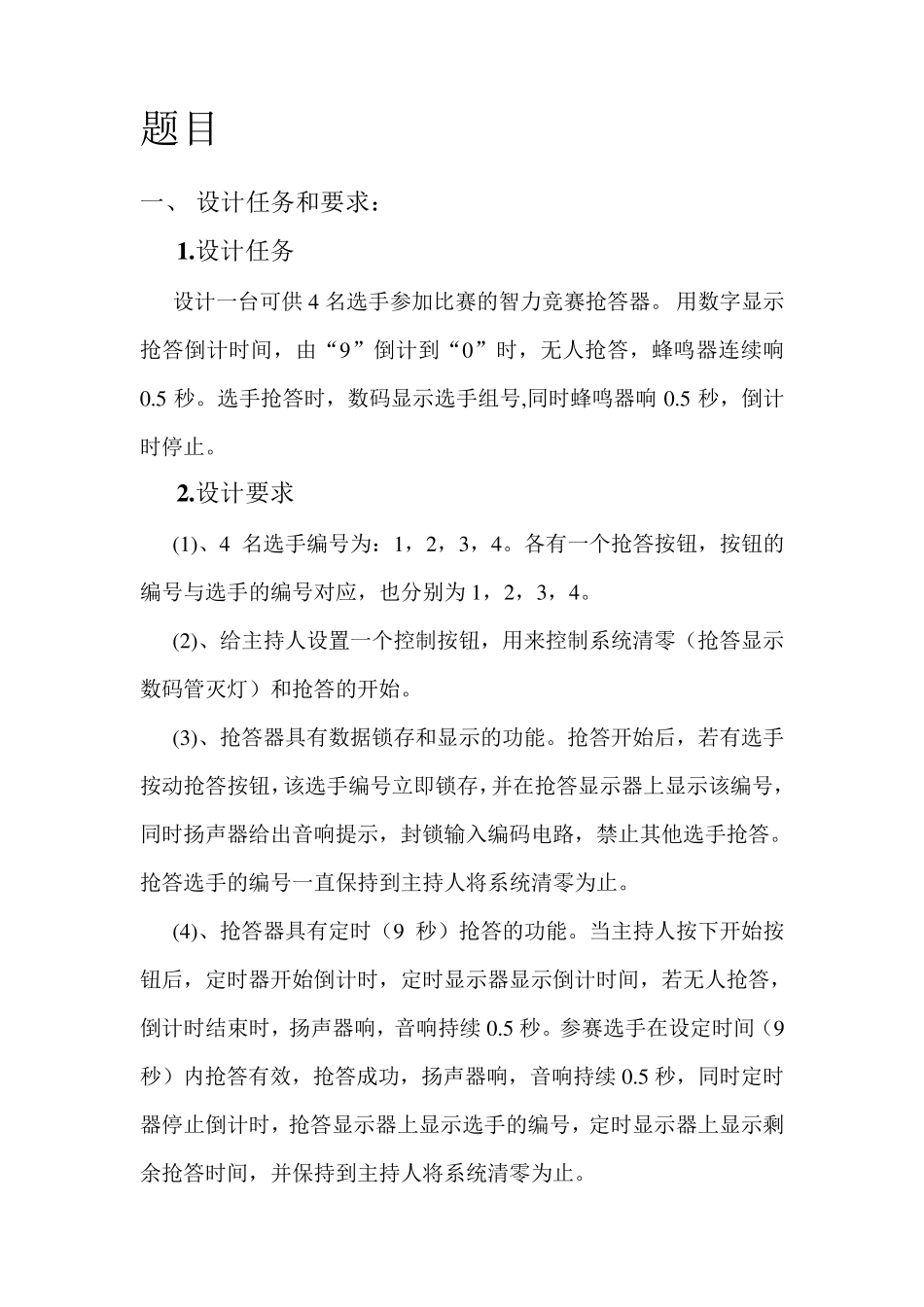

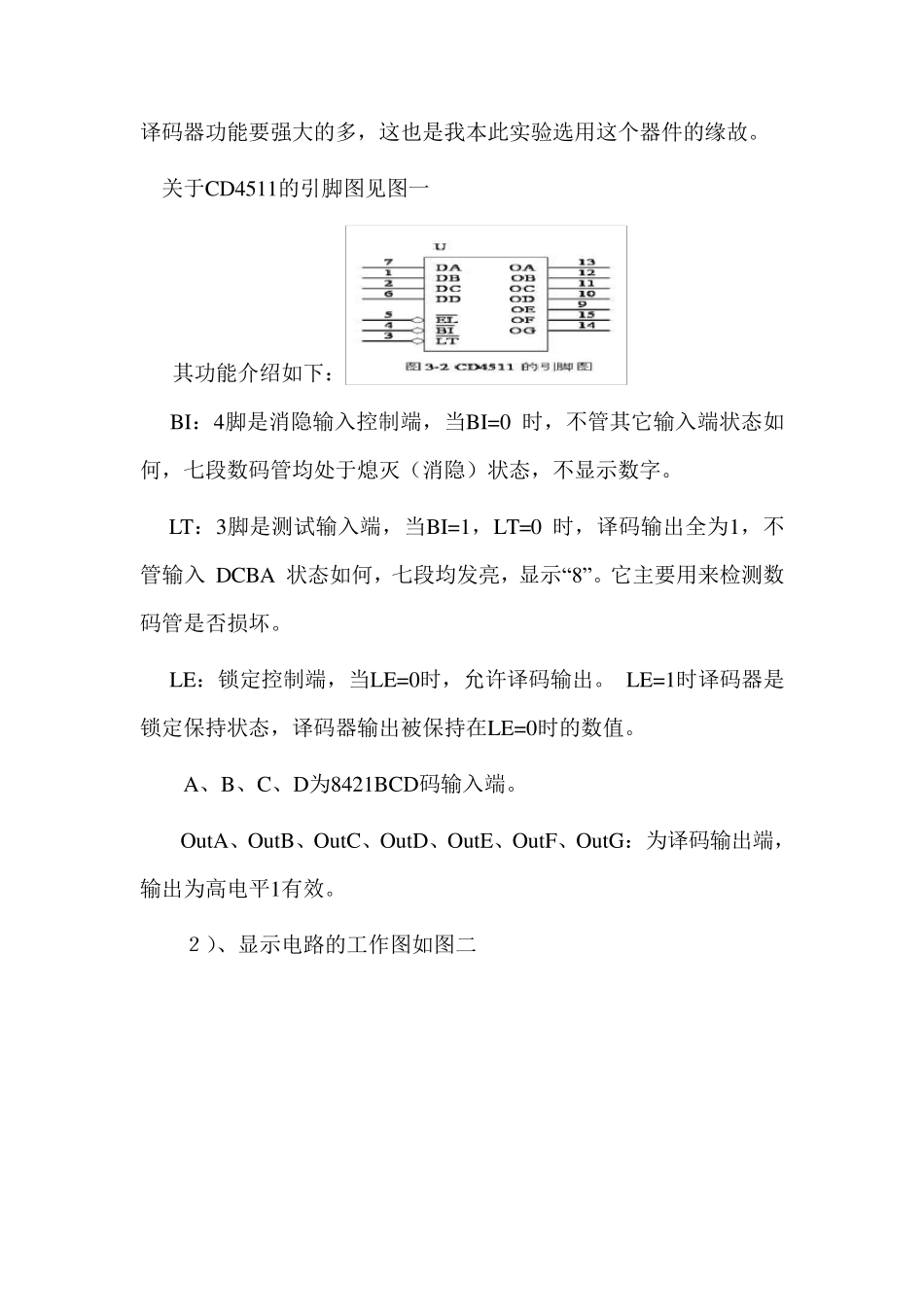

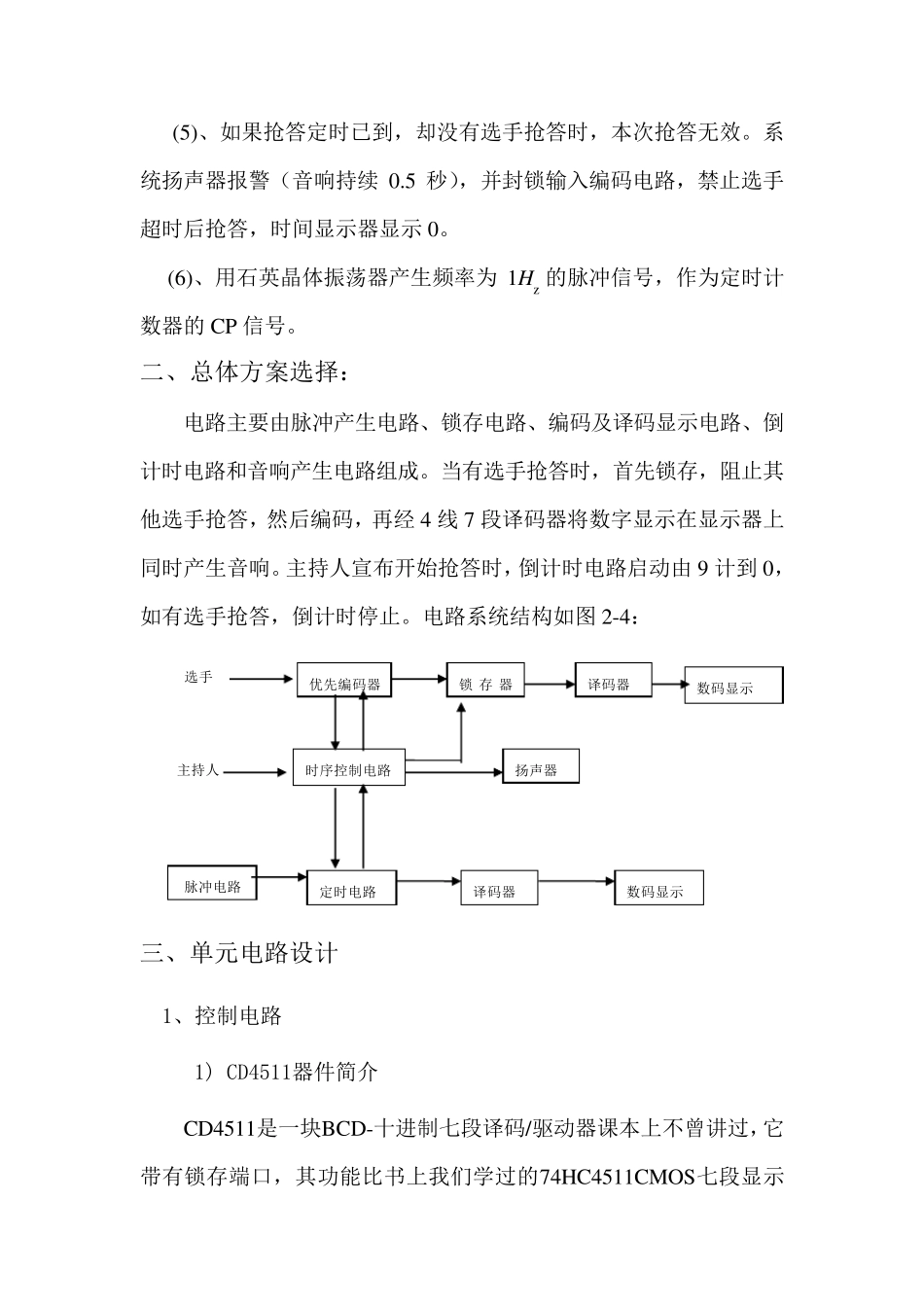

题目 一、 设计任务和要求： 1 .设计任务 设计一台可供4 名选手参加比赛的智力竞赛抢答器。 用数字显示抢答倒计时间，由“9 ”倒计到“0 ”时，无人抢答，蜂鸣器连续响0 .5 秒。选手抢答时，数码显示选手组号,同时蜂鸣器响 0 .5 秒，倒计时停止。 2 .设计要求 (1 )、4 名选手编号为：1 ，2 ，3 ，4 。各有一个抢答按钮，按钮的编号与选手的编号对应，也分别为 1 ，2 ，3 ，4 。 (2 )、给主持人设置一个控制按钮，用来控制系统清零（抢答显示数码管灭灯）和抢答的开始。 (3 )、抢答器具有数据锁存和显示的功能。抢答开始后，若有选手按动抢答按钮，该选手编号立即锁存，并在抢答显示器上显示该编号，同时扬声器给出音响提示，封锁输入编码电路，禁止其他选手抢答。抢答选手的编号一直保持到主持人将系统清零为止。 (4 )、抢答器具有定时（9 秒）抢答的功能。当主持人按下开始按钮后，定时器开始倒计时，定时显示器显示倒计时间，若无人抢答，倒计时结束时，扬声器响，音响持续 0 .5 秒。参赛选手在设定时间（9秒）内抢答有效，抢答成功，扬声器响，音响持续 0 .5 秒，同时定时器停止倒计时，抢答显示器上显示选手的编号，定时显示器上显示剩余抢答时间，并保持到主持人将系统清零为止。 (5)、如果抢答定时已到，却没有选手抢答时，本次抢答无效。系统扬声器报警（音响持续 0.5 秒），并封锁输入编码电路，禁止选手超时后抢答，时间显示器显示 0。 (6)、用石英晶体振荡器产生频率为 1Hz 的脉冲信号，作为定时计数器的 CP 信号。 二、总体方案选择： 电路主要由脉冲产生电路、锁存电路、编码及译码显示电路、倒计时电路和音响产生电路组成。当有选手抢答时，首先锁存，阻止其他选手抢答，然后编码，再经 4 线 7 段译码器将数字显示在显示器上同时产生音响。主持人宣布开始抢答时，倒计时电路启动由 9 计到 0，如有选手抢答，倒计时停止。电路系统结构如图 2-4： 三、单元电路设计 1、控制电路 1) CD4511器件简介 CD4511是一块BCD-十进制七段译码/驱动器课本上不曾讲过，它带有锁存端口，其功能比书上我们学过的74HC4511CMOS七段显示时序控制电路 数码显示 优先编码器 锁 存 器译码器 选手 脉冲电路 定时电路 译码器 数码显示 扬声器 主持人 译码器功能要强大的多，这也是我本此实验选用这个器件的缘故。 关于CD4511的引脚图见图一 其功能介绍如下： BI：4脚是消隐...
