数字舵机与模拟舵机比较

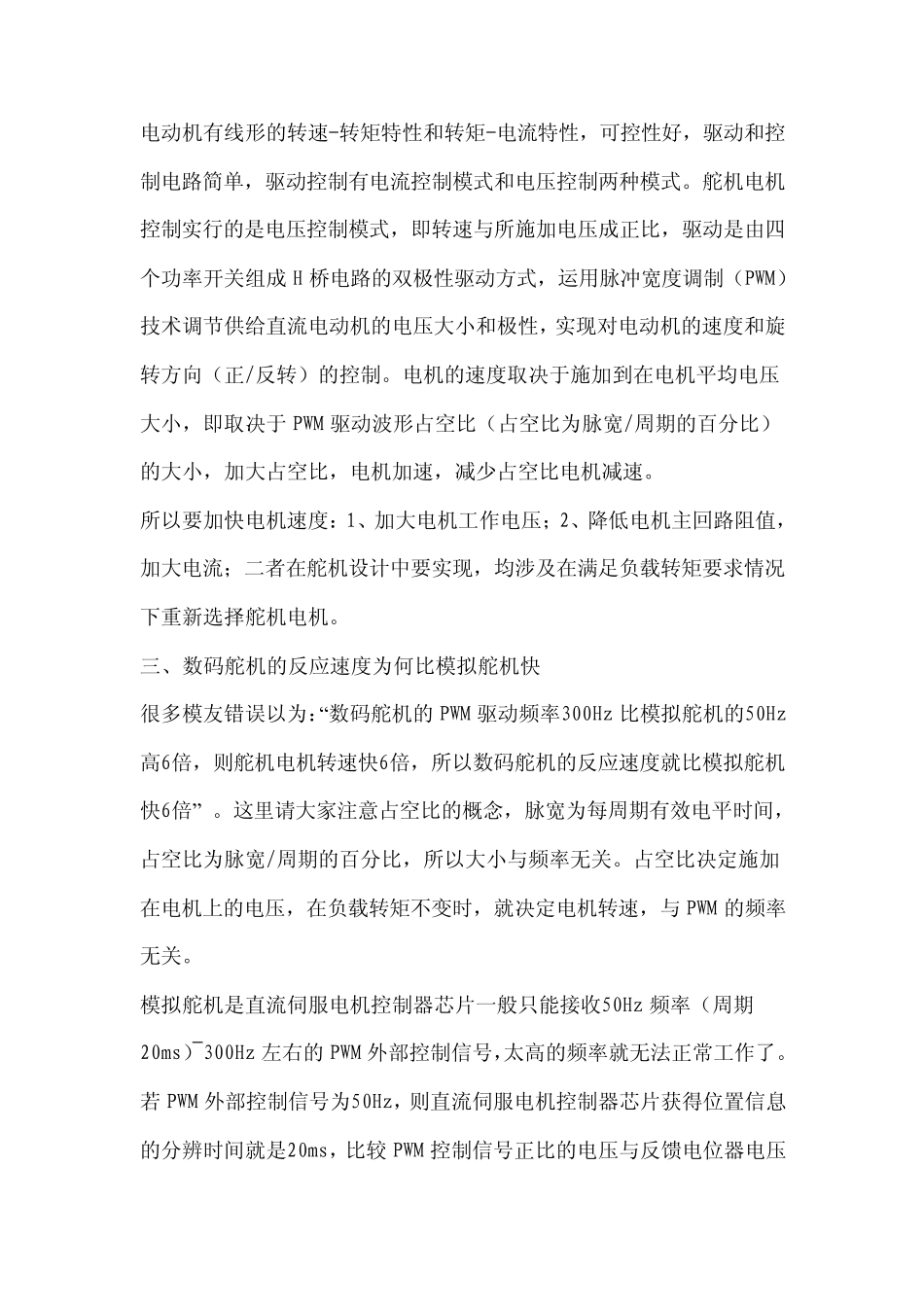

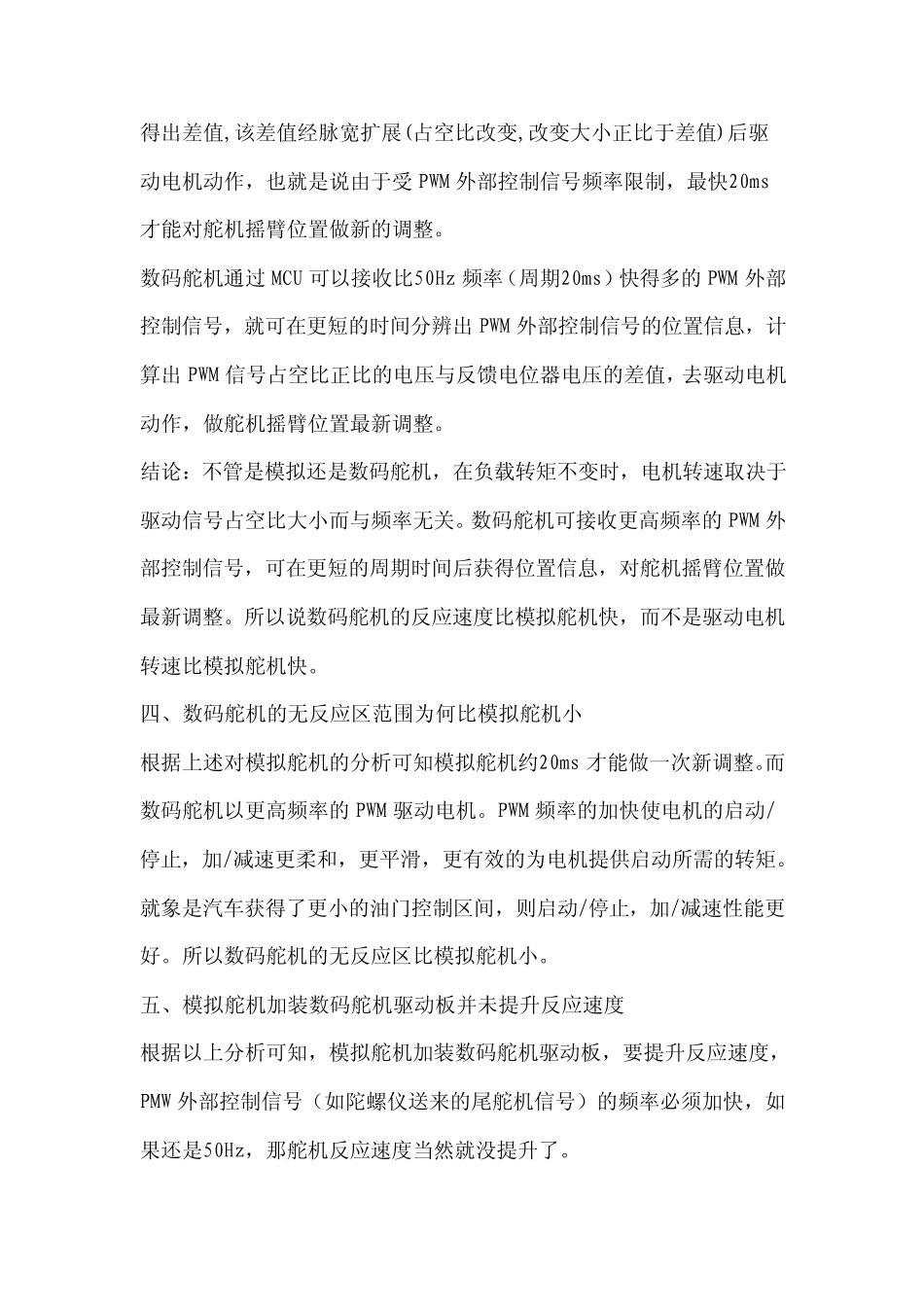

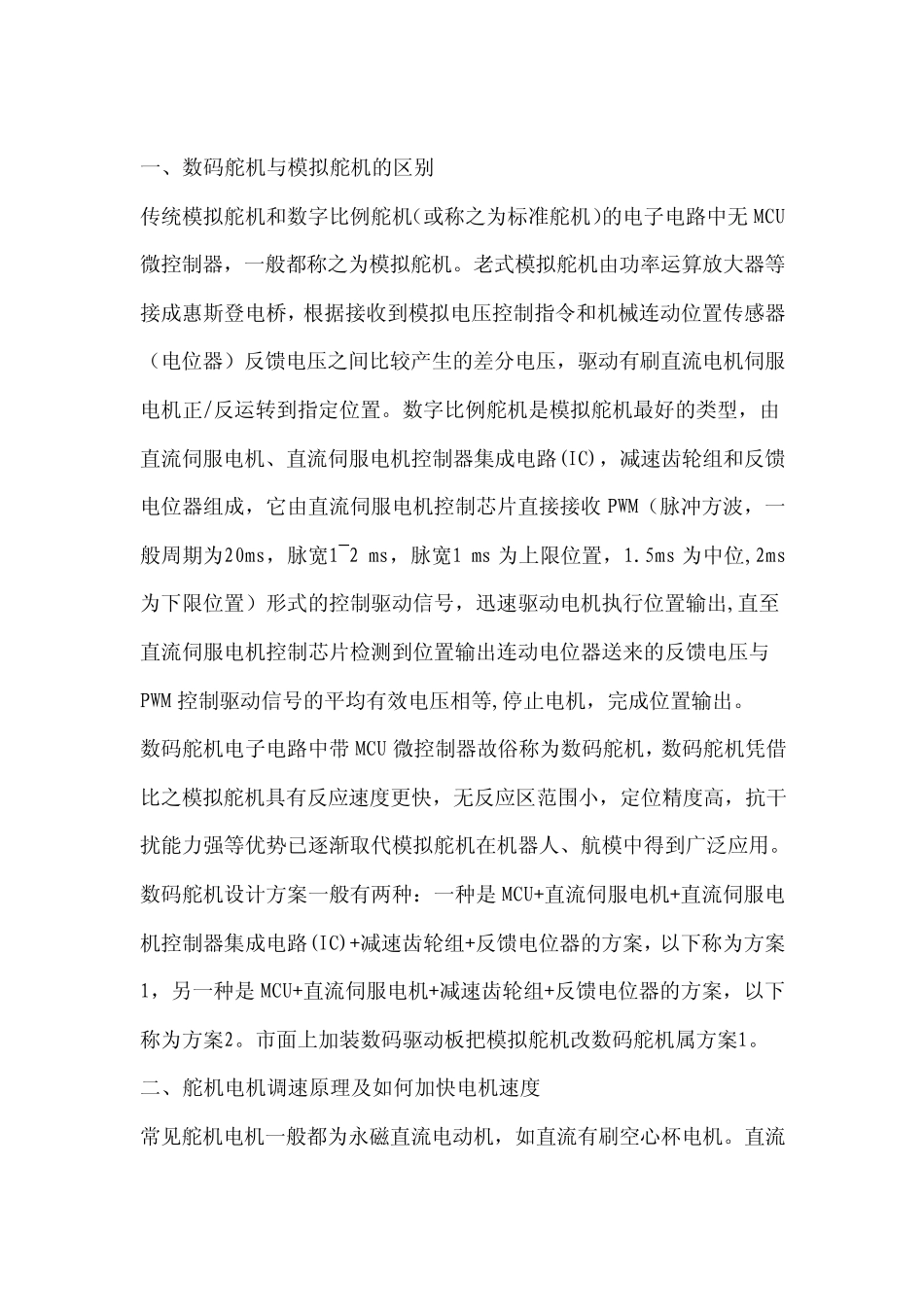

一、数码舵机与模拟舵机的区别 传统模拟舵机和数字比例舵机（或称之为标准舵机）的电子电路中无 MCU微控制器，一般都称之为模拟舵机。老式模拟舵机由功率运算放大器等接成惠斯登电桥，根据接收到模拟电压控制指令和机械连动位置传感器（电位器）反馈电压之间比较产生的差分电压，驱动有刷直流电机伺服电机正/反运转到指定位置。数字比例舵机是模拟舵机最好的类型，由直流伺服电机、直流伺服电机控制器集成电路(IC)，减速齿轮组和反馈电位器组成，它由直流伺服电机控制芯片直接接收 PWM（脉冲方波，一般周期为20ms，脉宽1~2 ms，脉宽1 ms 为上限位置，1.5ms 为中位,2ms为下限位置）形式的控制驱动信号，迅速驱动电机执行位置输出,直至直流伺服电机控制芯片检测到位置输出连动电位器送来的反馈电压与PWM 控制驱动信号的平均有效电压相等,停止电机，完成位置输出。 数码舵机电子电路中带 MCU 微控制器故俗称为数码舵机，数码舵机凭借比之模拟舵机具有反应速度更快，无反应区范围小，定位精度高，抗干扰能力强等优势已逐渐取代模拟舵机在机器人、航模中得到广泛应用。 数码舵机设计方案一般有两种：一种是 MCU+直流伺服电机+直流伺服电机控制器集成电路(IC)+减速齿轮组+反馈电位器的方案，以下称为方案1，另一种是 MCU+直流伺服电机+减速齿轮组+反馈电位器的方案，以下称为方案2。市面上加装数码驱动板把模拟舵机改数码舵机属方案1。 二、舵机电机调速原理及如何加快电机速度 常见舵机电机一般都为永磁直流电动机，如直流有刷空心杯电机。直流电动机有线形的转速-转矩特性和转矩-电流特性，可控性好，驱动和控制电路简单，驱动控制有电流控制模式和电压控制两种模式。舵机电机控制实行的是电压控制模式，即转速与所施加电压成正比，驱动是由四个功率开关组成H 桥电路的双极性驱动方式，运用脉冲宽度调制（PWM）技术调节供给直流电动机的电压大小和极性，实现对电动机的速度和旋转方向（正/反转）的控制。电机的速度取决于施加到在电机平均电压大小，即取决于PWM 驱动波形占空比（占空比为脉宽/周期的百分比）的大小，加大占空比，电机加速，减少占空比电机减速。 所以要加快电机速度：1、加大电机工作电压；2、降低电机主回路阻值，加大电流；二者在舵机设计中要实现，均涉及在满足负载转矩要求情况下重新选择舵机电机。 三、数码舵机的反应速度为何比模拟舵机快 很多模友错误以为：“数码舵机的PWM 驱动频率300Hz 比模拟舵机的...
