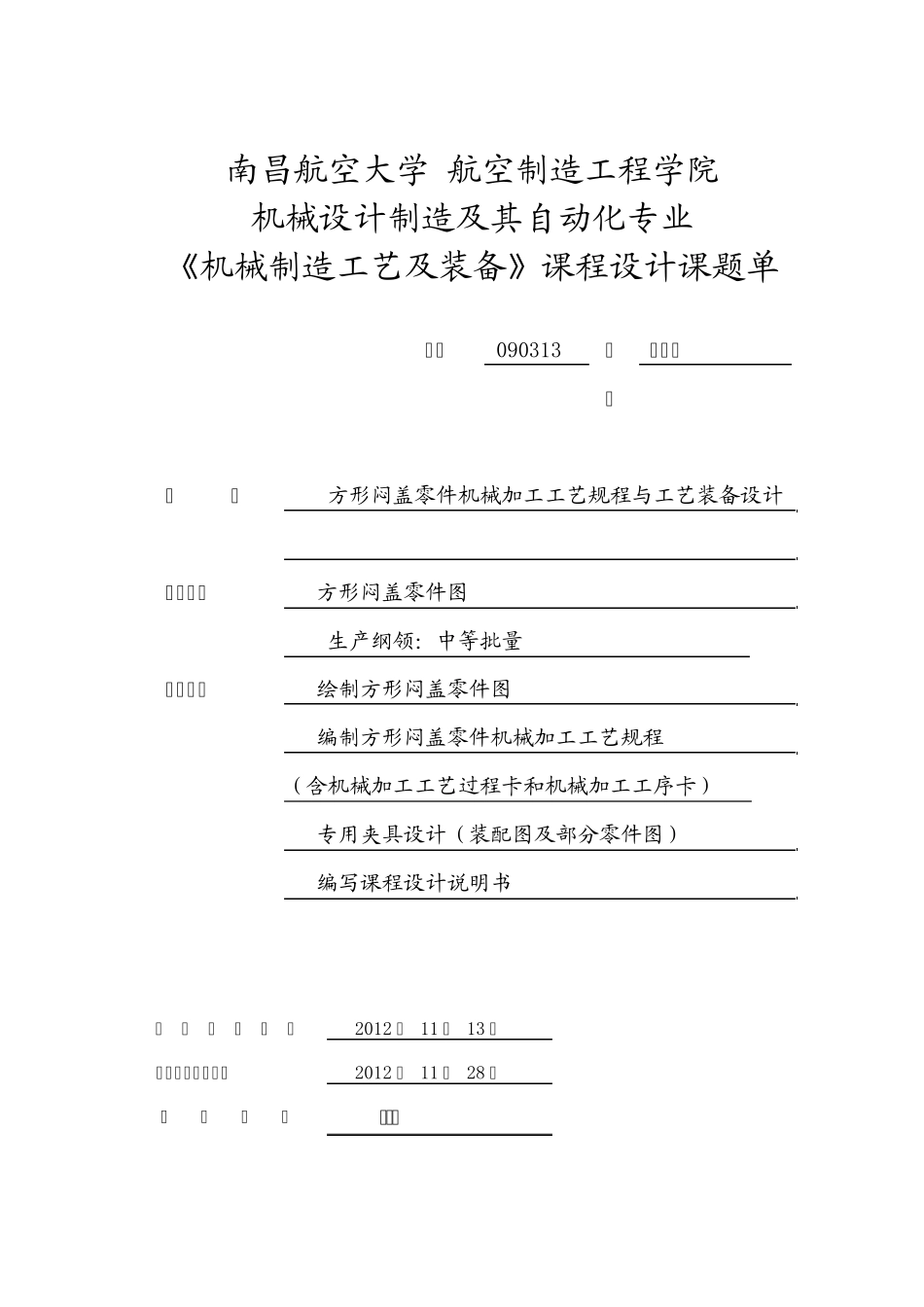

航空制造工程学院 机械制造工艺课程设计 课程名称: 机械制造工艺课程设计 设计课题: 方形闷盖机械加工工艺规程设计 专业: 机械设计制造及其自动化 班级: 090313 姓名: 陈高龙 学号: 09031305 评分: 指导老师:(签字) 2012 年 11 月 25 日 南昌航空大学 航空制造工程学院 机械设计制造及其自动化专业 《机械制造工艺及装备》课程设计课题单 班级 090313 学生 陈高龙 课 题 方形闷盖零件机械加工工艺规程与工艺装备设计 原始条件 方形闷盖零件图 生产纲领:中等批量 设计要求 1.绘制方形闷盖零件图 2.编制方形闷盖零件机械加工工艺规程 (含机械加工工艺过程卡和机械加工工序卡) 3.专用夹具设计(装配图及部分零件图) 4.编写课程设计说明书 课题发给日期 2012 年 11 月 13 日 课程设计完成日期 2012 年 11 月 28 日 指导教师 陈为国 目录 一、闷盖的工艺分析及生产类型的确定··········· 4 1.1、闷盖的用途 1.2、闷盖的技术要求 1.3、审查闷盖的工艺性 二、确定毛坯的形状,尺寸······················ 6 2.1 选择毛坯 2.2 确定毛坯的尺寸公差和机械加工余量 2.3、工艺规程设计 2.4、确定工序机械加工余量,工序尺寸及公差 三、拟定闷盖工艺路线··························· 8 3.1、定位基准的选择 3.2 加工阶段的划分 3.3 工序的集中与分散 3.4 工序顺序的安排 3.5、确定工艺路线 四、夹具设计···································· 11 4.1.设计思想 4.2.夹具操作说明 五、小结 ······································· 13 六、参考资料···································· 14 一、闷盖的工艺分析及生产类型的确定 1.1、闷盖的用途 闷盖主要用于零件的外部,起密封,阻挡灰尘的作用。故其在机器中只是起 辅助作用,对机器的稳定运行影响不是很大,其在具体加工的时候,精度要求也 不是很高,加工起来也十分容易。 1.2、闷盖的技术要求 该闷盖的各项技术要求如下表所示: 加工表面 尺寸偏差 表面粗糙度 形位公差 前端面 47-0.025 -0.050 6.3 后端面 15 12.5 Φ 40 的孔 Φ 40 M10× 1 10 12.5 4× Φ 7 的孔 Φ 7 方形...
