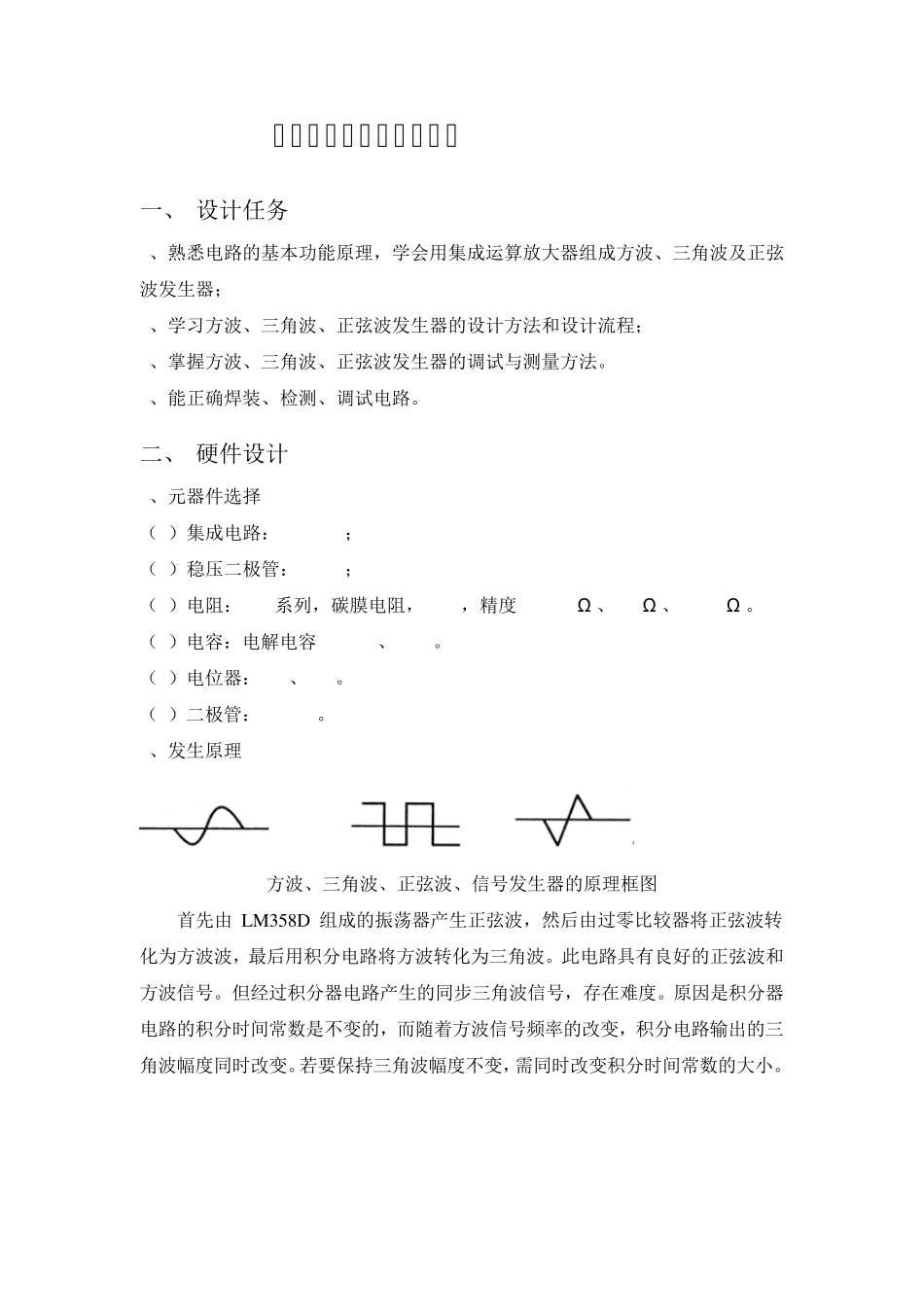

宁波大红鹰学院 《模拟电子技术》 课程设计报告 课题名称： 方波三角波正弦波发生器 分 院： 机械与电气工程学院 教 研 室： 电气工程及其自动化 班 级： 姓 名： 学 号： 惺惺惜惺 指导教师： 惺惺惜惺惺 二○一三 年 十二 月 方波三角波正弦波发生器 一、 设计任务 1、熟悉电路的基本功能原理，学会用集成运算放大器组成方波、三角波及正弦波发生器； 2、学习方波、三角波、正弦波发生器的设计方法和设计流程； 3、掌握方波、三角波、正弦波发生器的调试与测量方法。 4、能正确焊装、检测、调试电路。 二、 硬件设计 1、元器件选择 （1）集成电路： LM358D； （2）稳压二极管： 6.2V； （3）电阻：E24系列，碳膜电阻，1/4W，精度 5%51 KΩ 、10KΩ 、400 KΩ 。 （4）电容：电解电容 0.33uf、10uf。 （5）电位器：10K、50K。 （6）二极管：IN4148。 2、发生原理 方波、三角波、正弦波、信号发生器的原理框图 首先由 LM 358D 组成的振荡器产生正弦波，然后由过零比较器将正弦波转化为方波波，最后用积分电路将方波转化为三角波。此电路具有良好的正弦波和方波信号。但经过积分器电路产生的同步三角波信号，存在难度。原因是积分器电路的积分时间常数是不变的，而随着方波信号频率的改变，积分电路输出的三角波幅度同时改变。若要保持三角波幅度不变，需同时改变积分时间常数的大小。 3、正弦波发生电路 电路中 RC串、并联电路构成正反馈支路，同时兼做选频网络，R1、R3、R5及二极管等元件构成反馈和稳幅环节。调节电位器 R5，可以改变负反馈深度，满足振荡的振幅条件和改善波形。利用两个反向并联二极管 VD1、VD2正向电阻的非线性特性来实现稳幅。VD1、VD2采用硅管（温度稳定性好），且要求特性匹配，才能保证输出波形正、负半周对称。R3的接入是为了削弱二极管非线性的影响，以改善波形失真。 注意：R1、R2、C1、C2构成 RC串并联电路，故 R1=R2，C1=C2。 电容 C1,C2.电阻 R4,R5是整个电路频率大小的关键 电路的振荡频率 fo=1/2π RC 调整反馈电阻 R5，使电路起振，且波形失真最小。如果不能起振，则说明负反馈太强，应适当加大 R5。如果波形失真严重，应适当减小 R5。 改变选频网络的参数 C或 R，即可调节振荡频率。一般采用改变电容 C作为频率量程切换，而调节 R作为量程内频率细调 。 4 、方波发生电路 稳压二极管 D 的作用是限制和确定方波的幅度。因此...
