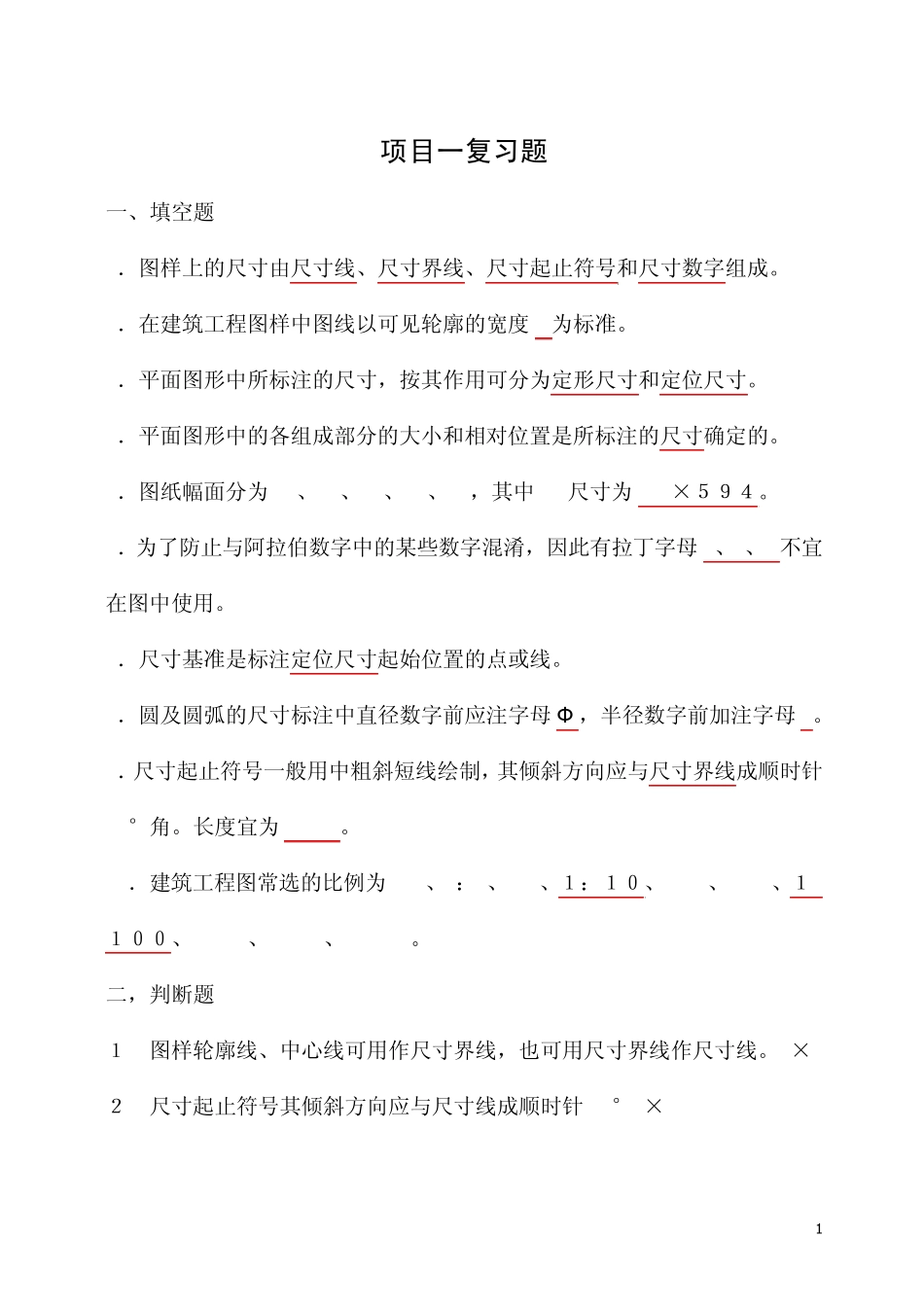

1 项目一复习题 一、填空题 1．图样上的尺寸由尺寸线、尺寸界线、尺寸起止符号和尺寸数字组成。 2．在建筑工程图样中图线以可见轮廓的宽度b为标准。 3．平面图形中所标注的尺寸，按其作用可分为定形尺寸和定位尺寸。 4．平面图形中的各组成部分的大小和相对位置是所标注的尺寸确定的。 5．图纸幅面分为A0、A1、A2、A3、A4，其中A2尺寸为420×５９４。 6．为了防止与阿拉伯数字中的某些数字混淆，因此有拉丁字母L、O、Z不宜在图中使用。 7．尺寸基准是标注定位尺寸起始位置的点或线。 8．圆及圆弧的尺寸标注中直径数字前应注字母Ф ，半径数字前加注字母R。 9．尺寸起止符号一般用中粗斜短线绘制，其倾斜方向应与尺寸界线成顺时针45°角。长度宜为2~3mm。 10．建筑工程图常选的比例为1:1、1：2、1:5、１：１０、1:20、1:50、１:１００、1:200、1:500、1:1000。 二，判断题 １. 图样轮廓线、中心线可用作尺寸界线，也可用尺寸界线作尺寸线。(×) ２. 尺寸起止符号其倾斜方向应与尺寸线成顺时针45°(×) 2 ３. 图样的比例是图形与实物相对应的面积之比。（×）改：是对应的线性尺寸之比 ４. 《房屋建筑制图统一标准》可用于多种尺寸比例的规定。（×） 改：只规定常用建筑材料的图例画法，对其尺寸比例不作具体规定。 ５. 图样上的尺寸单位，除去总平面图以米 m为单位外，其余的都以毫米 mm为单位，图样中尺寸数字后面不写单位。（×） ６. 长度、直径、半径和角度属于定形尺寸。（√） ７. 尺寸标注应将小尺寸标注在内侧，大尺寸标注在外侧。（√） ８. 图纸幅面中，图纸的长边和短边都可随意改变。 （×） ９.一般连接圆弧都可用作图方法确定其圆心，所以不必标出圆心的定位尺寸。 （√） １０.图样的轮廓线也可作尺寸界线。（√） 三．选择题 １.尺寸数字的字号一般应大于或等于（C）号 A7 B5 C3.5 D3 ２.相互平行的两条线，其间隙不宜小于图内粗线的宽度，且不宜小于(B) A0.6mm B0.7mm C0.8mm D1.0mm ３.线性尺寸界线一般应与尺寸线垂直，同时应备注长度垂直其一端应离开图 3 样不少于（A）。 A.2mm B.4mm C.5mm D.6mm ４.圆及圆弧的尺寸标注，标注半径时，应在直径数字前加注字母（C）。 A.S B.ø C.R D.C ５.A0、A1、A2图纸的幅面线到图框线的距离为【B】 A 5、5、5； B 10、10、10； C 25、15、15； D 15、10、1０ 6. 细实线可用于（BC） A不可见轮廓线 B可见轮廓...
