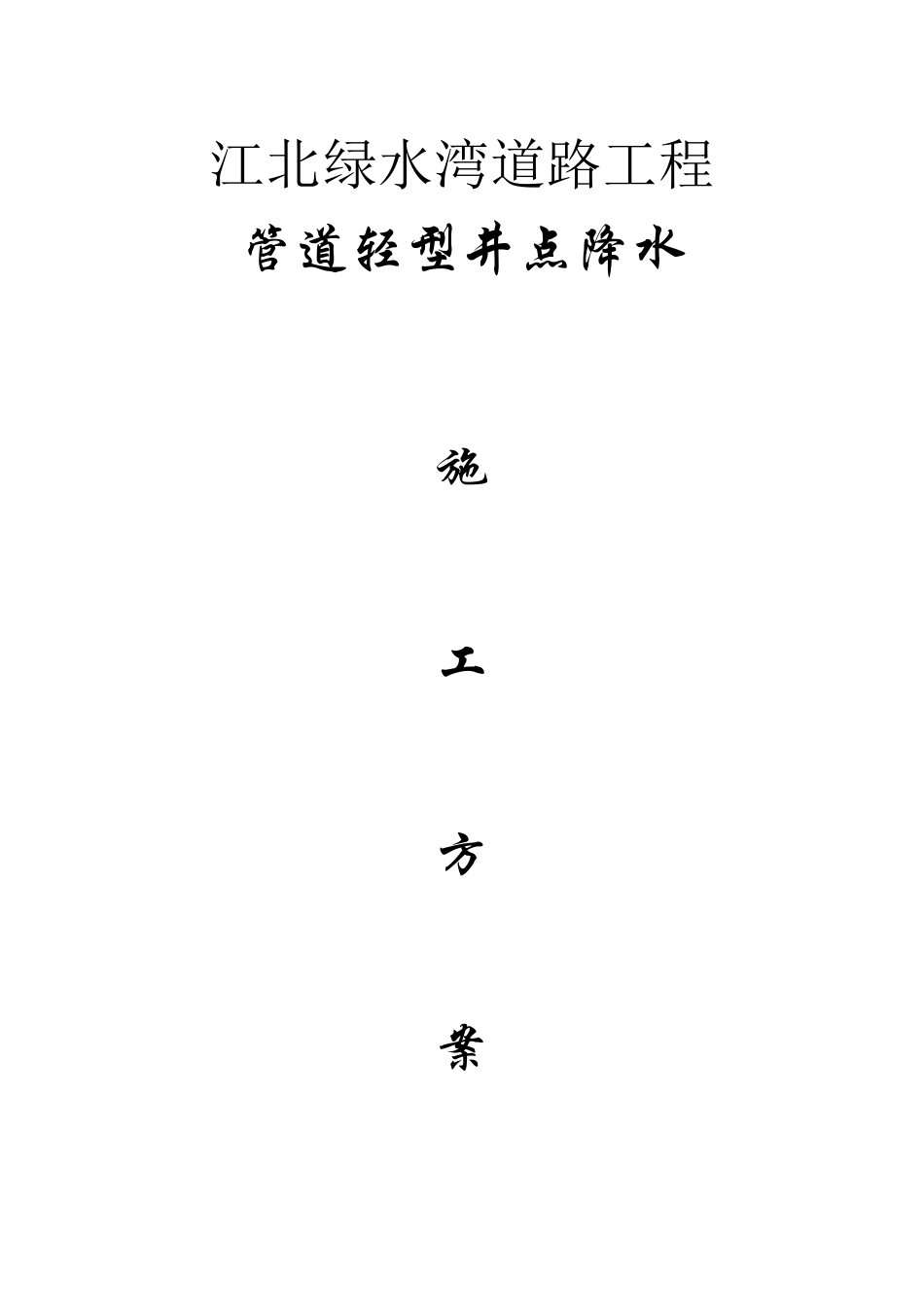

施工降水施工方案

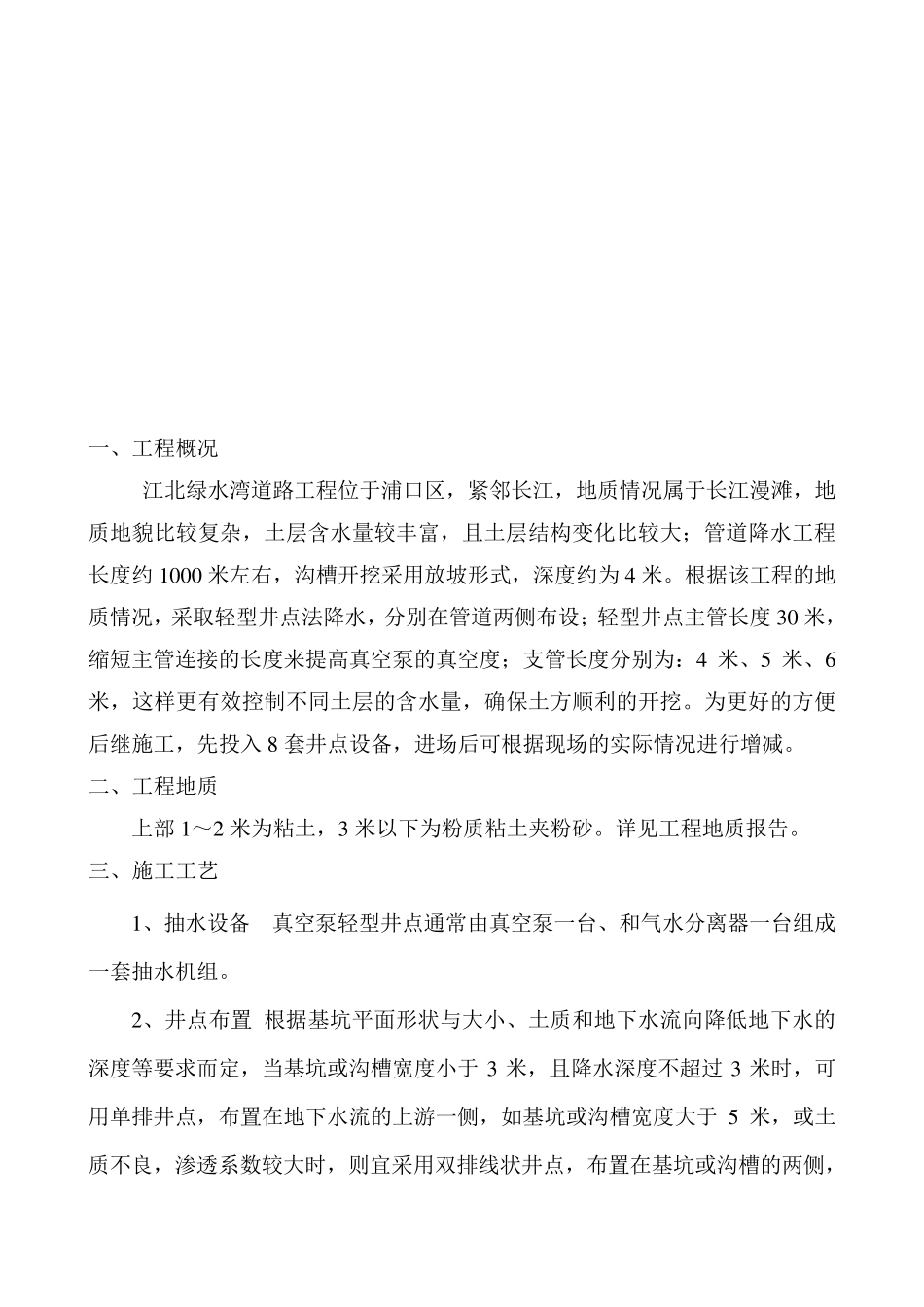

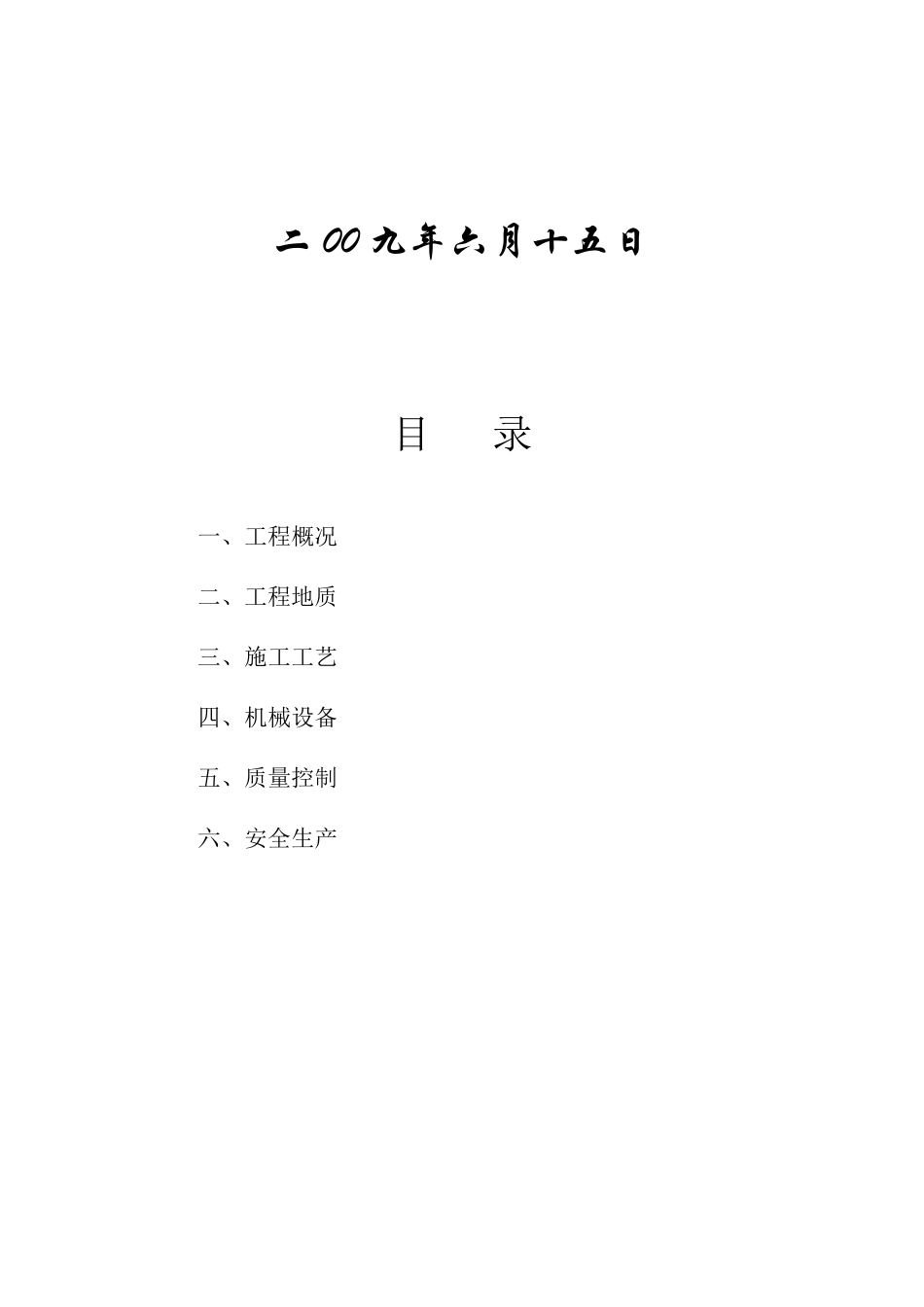

江北绿水湾道路工程 管 道 轻 型 井 点 降 水 施 工 方 案 二00 九 年 六 月 十 五 日 目 录 一、工程概况 二、工程地质 三、施工工艺 四、机械设备 五、质量控制 六、安全生产 一、工程概况 江北绿水湾道路工程位于浦口区，紧邻长江，地质情况属于长江漫滩，地质地貌比较复杂，土层含水量较丰富，且土层结构变化比较大；管道降水工程长度约 1 0 0 0 米左右，沟槽开挖采用放坡形式，深度约为 4 米。根据该工程的地质情况，采取轻型井点法降水，分别在管道两侧布设；轻型井点主管长度 3 0 米，缩短主管连接的长度来提高真空泵的真空度；支管长度分别为：4 米、5 米、6米，这样更有效控制不同土层的含水量，确保土方顺利的开挖。为更好的方便后继施工，先投入 8 套井点设备，进场后可根据现场的实际情况进行增减。 二、工程地质 上部 1 ～2 米为粘土，3 米以下为粉质粘土夹粉砂。详见工程地质报告。 三、施工工艺 1 、抽水设备 真空泵轻型井点通常由真空泵一台、和气水分离器一台组成一套抽水机组。 2 、井点布置 根据基坑平面形状与大小、土质和地下水流向降低地下水的深度等要求而定，当基坑或沟槽宽度小于 3 米，且降水深度不超过 3 米时，可用单排井点，布置在地下水流的上游一侧，如基坑或沟槽宽度大于 5 米，或土质不良，渗透系数较大时，则宜采用双排线状井点，布置在基坑或沟槽的两侧，如基坑面积较大时，宜采用环状布置。轻型井点布置示意图如下: 3、井点管的埋设深度： H=H1+h+IL+0.2 HMAX=0.2+1.0+28×1/15+0.2=5.1(m ) H1——井点管埋设面至槽底的距离（m ） H——降低后的地下水位至槽底的最小距离，本工程取 1.0m I——地下水降落坡度，本工程取 1/15 L——井点管至需要降低地下水位的水平距离（m ） 由于考虑到施工雨季影响，地下水位受大气降水补给，水位高、水量大的情况，为确保基础施工的顺利进行，在施工时做好地表水和自然降水的疏导和排除，防止地表水流入和渗入。在坑外范围内加强路面排水，用水泵将路面积水抽排至排水沟内。 4、轻型井点降水自基坑开挖前 5 天起运行，直至该池体满水试验结束、回填至管地下水位标高以上时才能停止，中途必须保证机械设备完好和供电，以免基坑坍塌。 5、轻型井点设计计算如下： 涌水量计算 井点系统涌水量是以水井理论为依据的，涌水量用下式计算： Q=[1.366k × (2H0-S) × S]/(LgR-LgX0)=[1.366...
