旋桨式流速仪

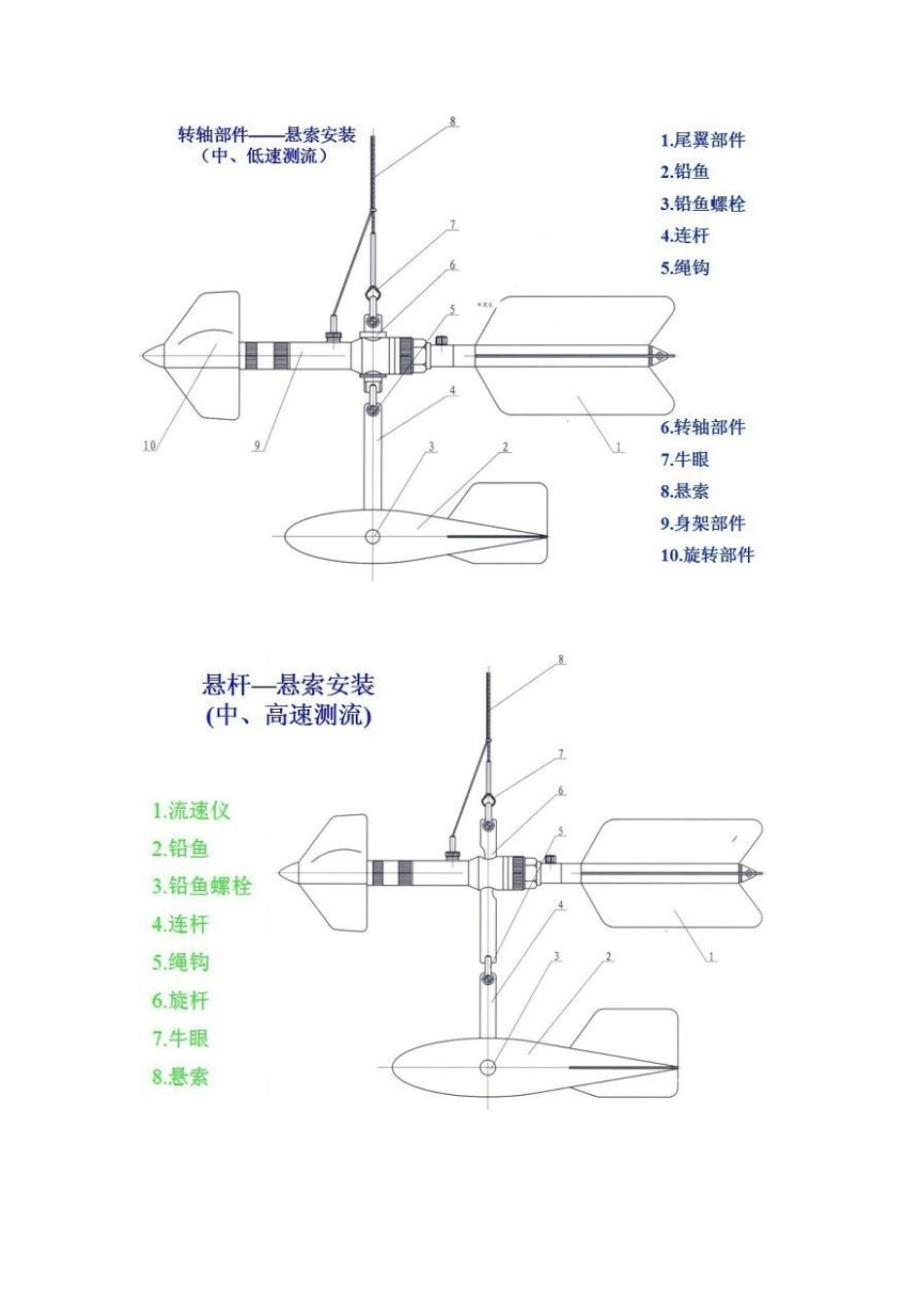

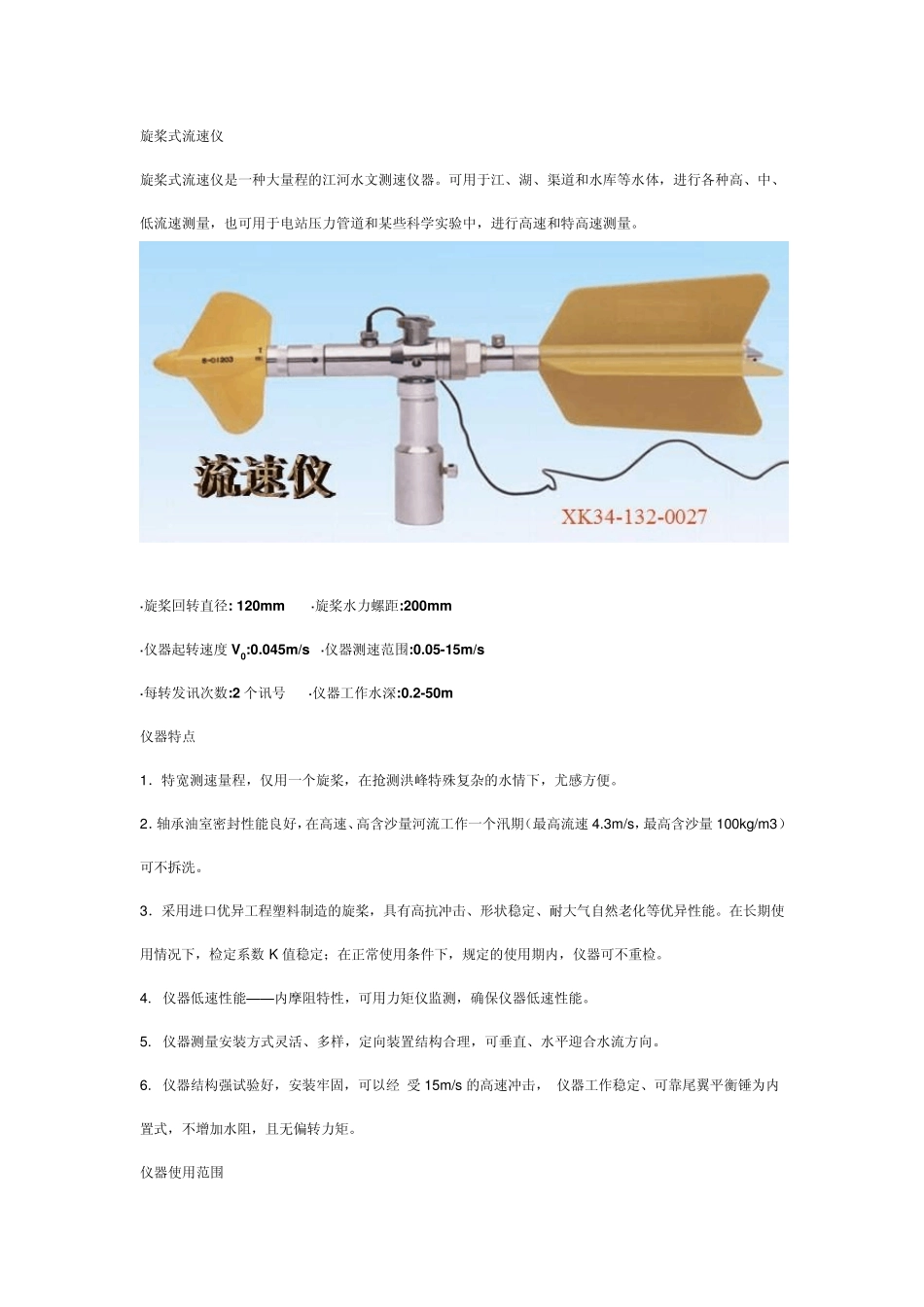

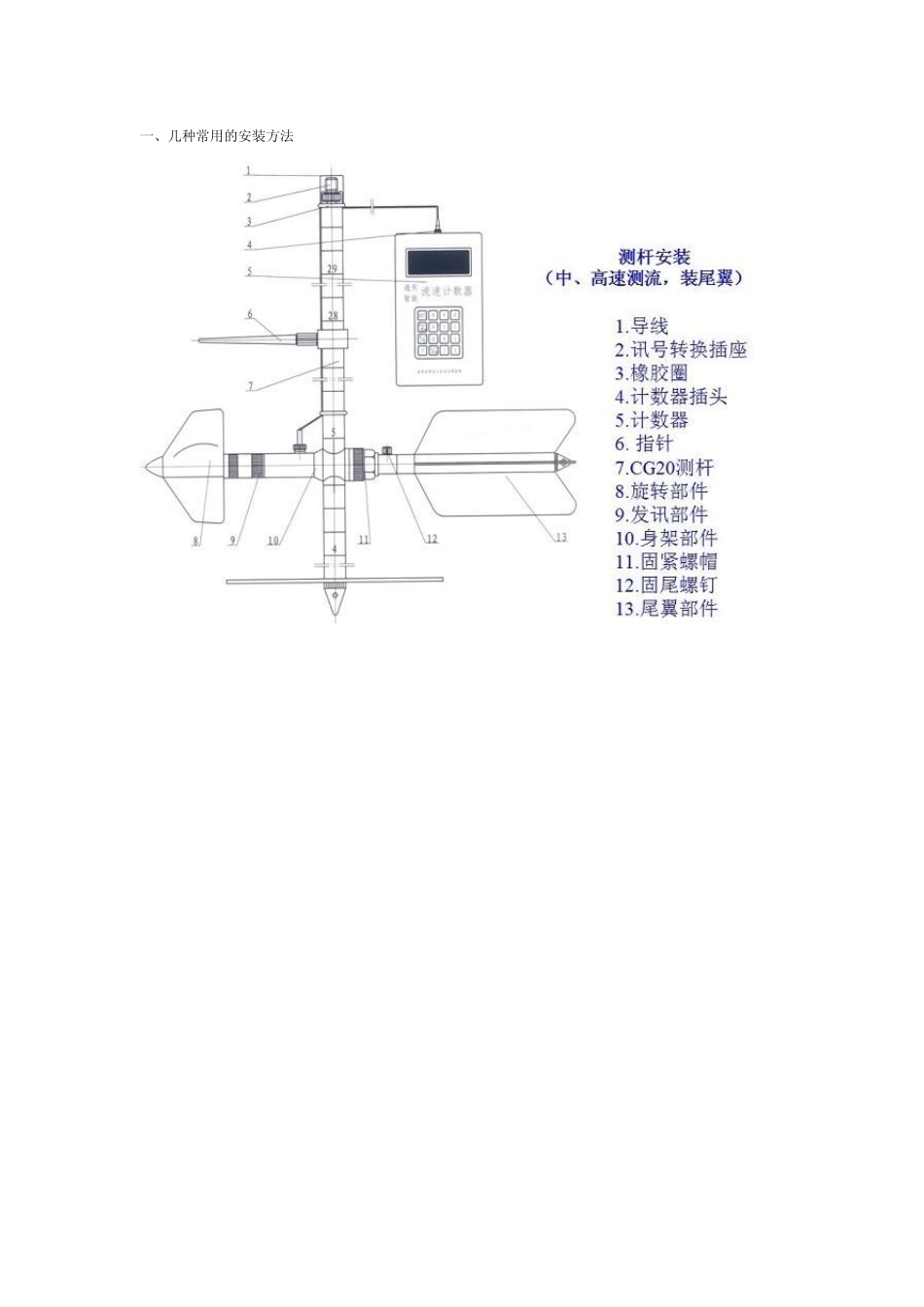

旋桨式流速仪 旋桨式流速仪是一种大量程的江河水文测速仪器。可用于江、湖、渠道和水库等水体，进行各种高、中、低流速测量，也可用于电站压力管道和某些科学实验中，进行高速和特高速测量。 ·旋桨回转直径: 120mm ·旋桨水力螺距:200mm ·仪器起转速度 V0:0.045m/s ·仪器测速范围:0.05-15m/s ·每转发讯次数:2 个讯号 ·仪器工作水深:0.2-50m 仪器特点 1．特宽测速量程，仅用一个旋桨，在抢测洪峰特殊复杂的水情下，尤感方便。 2．轴承油室密封性能良好，在高速、高含沙量河流工作一个汛期（最高流速4.3m/s，最高含沙量100kg/m3）可不拆洗。 3．采用进口优异工程塑料制造的旋桨，具有高抗冲击、形状稳定、耐大气自然老化等优异性能。在长期使用情况下，检定系数 K 值稳定；在正常使用条件下，规定的使用期内，仪器可不重检。 4. 仪器低速性能——内摩阻特性，可用力矩仪监测，确保仪器低速性能。 5. 仪器测量安装方式灵活、多样，定向装置结构合理，可垂直、水平迎合水流方向。 6. 仪器结构强试验好，安装牢固，可以经 受 15m/s的高速冲击， 仪器工作稳定、可靠尾翼平衡锤为内置式，不增加水阻，且无偏转力矩。 仪器使用范围 一、几种常用的安装方法 二、技术指标 1．旋桨回转直径： F120mm 2．旋 桨 螺 距： 200mm（理论） 3．仪器起转速度： Vo=0.045m/s 4．仪器临界速度： Vk=≤0.13 5．仪器测速范围： 0.03～15m/s 6．发 讯 元 器 件： 磁钢——干簧管 7．每转发讯次数： 2 个讯号 8．相 对 误 差： V≥Vk 时，＜1.5% V＜Vk 时，＜±5% 9．仪器工作水深： 0.2～50m 10. 使用工作水温： 0～+40℃ 11. 水中悬移质含水沙量： ≤50kg/m3 12.续工作时数： 24h（含沙量50kg,流速5m/s 水流条件） 13. 开关触点容量： 电流≤50mA 电压≤6V 三、主要结构 按仪器工作原理流速仪主机可分为：旋转部件、发讯部件、身架部件和尾翼部件。 旋转部件 ：流速仪传感头、支撑系统、轴承油室密封装置、激磁 流速传感头为一双叶螺旋桨，安装于仪器前部的旋转轴套上，感受水流速度V，并将线速度转换为定轴旋转的角速度，其转速n 与流速V 存在着一定的函数关系 V=Kn+C 支承系统 旋转支撑部件： i 8 系列 2000086MX(F6X F13X4m m )轴承 i9 系列 (F6X F15X5m m )轴承 i 旋桨轴 F6X 长 90m m c.最大摩擦力矩 Mmax≤3g•cm； 发讯部件 身架部件 身架前端...
