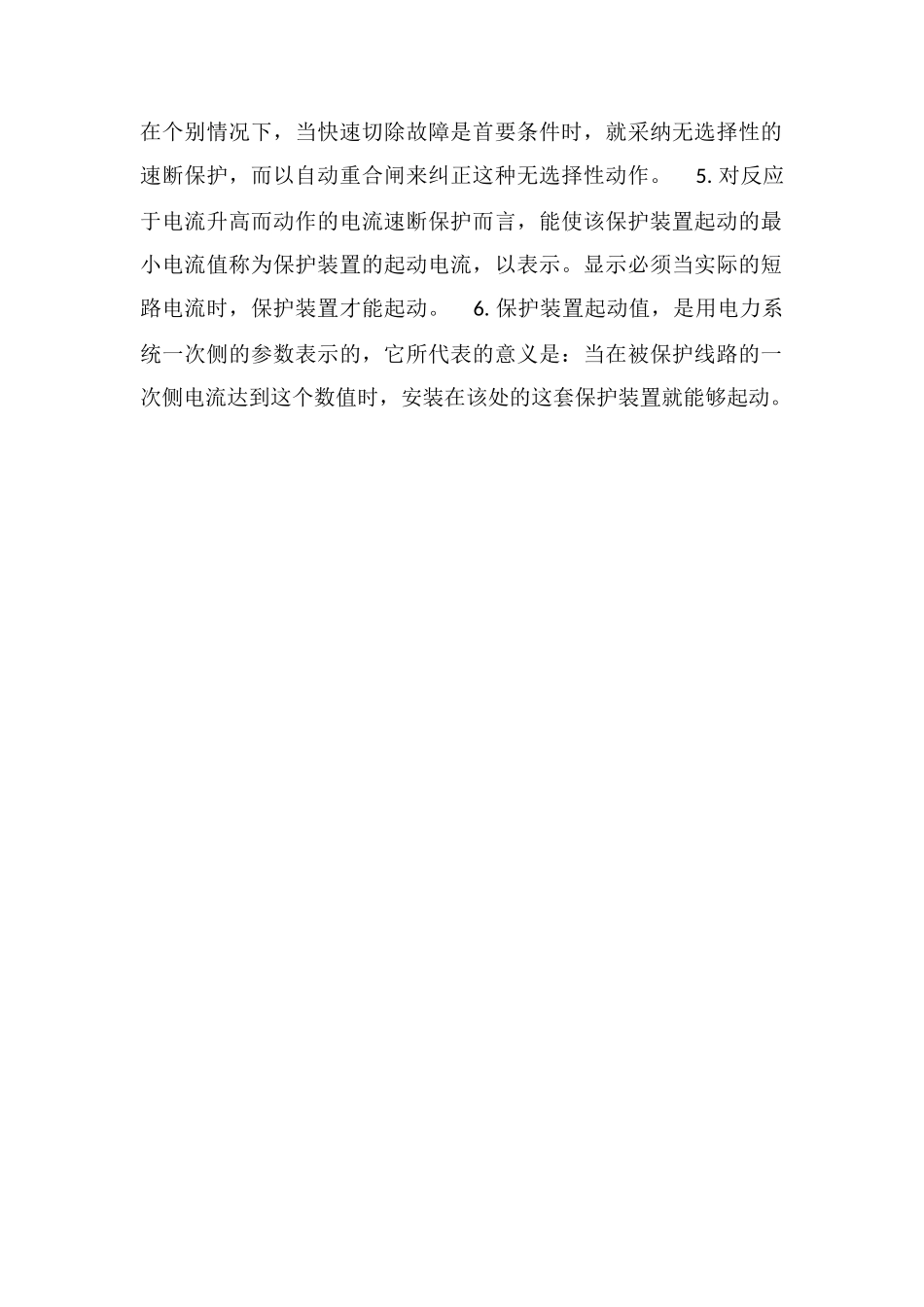

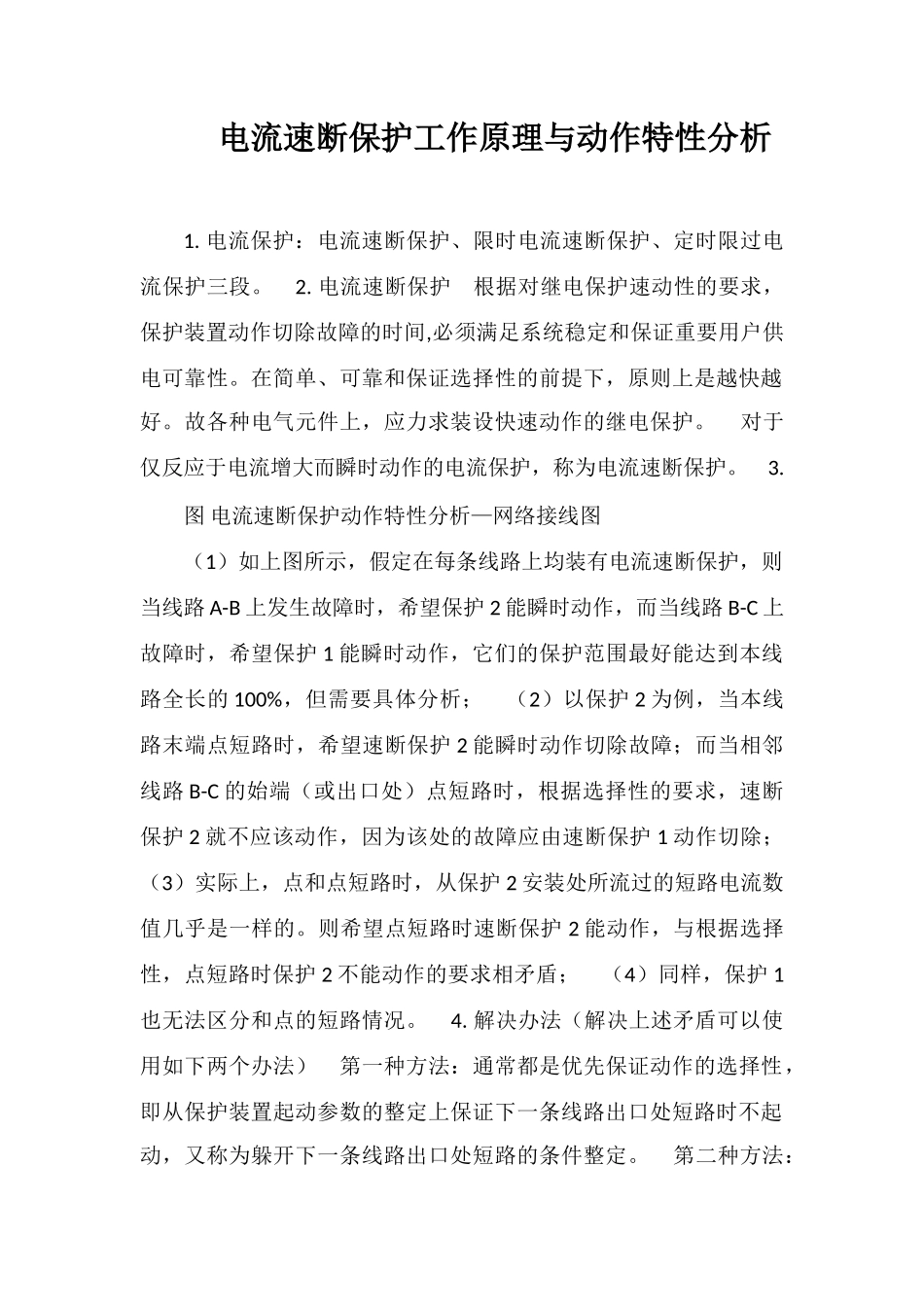

电流速断保护工作原理与动作特性分析1. 电流保护:电流速断保护、限时电流速断保护、定时限过电流保护三段。 2. 电流速断保护 根据对继电保护速动性的要求,保护装置动作切除故障的时间,必须满足系统稳定和保证重要用户供电可靠性。在简单、可靠和保证选择性的前提下,原则上是越快越好。故各种电气元件上,应力求装设快速动作的继电保护。 对于仅反应于电流增大而瞬时动作的电流保护,称为电流速断保护。 3.图 电流速断保护动作特性分析—网络接线图(1)如上图所示,假定在每条线路上均装有电流速断保护,则当线路 A-B 上发生故障时,希望保护 2 能瞬时动作,而当线路 B-C 上故障时,希望保护 1 能瞬时动作,它们的保护范围最好能达到本线路全长的 100%,但需要具体分析; (2)以保护 2 为例,当本线路末端点短路时,希望速断保护 2 能瞬时动作切除故障;而当相邻线路 B-C 的始端(或出口处)点短路时,根据选择性的要求,速断保护 2 就不应该动作,因为该处的故障应由速断保护 1 动作切除; (3)实际上,点和点短路时,从保护 2 安装处所流过的短路电流数值几乎是一样的。则希望点短路时速断保护 2 能动作,与根据选择性,点短路时保护 2 不能动作的要求相矛盾; (4)同样,保护 1也无法区分和点的短路情况。 4. 解决办法(解决上述矛盾可以使用如下两个办法) 第一种方法:通常都是优先保证动作的选择性,即从保护装置起动参数的整定上保证下一条线路出口处短路时不起动,又称为躲开下一条线路出口处短路的条件整定。 第二种方法:在个别情况下,当快速切除故障是首要条件时,就采纳无选择性的速断保护,而以自动重合闸来纠正这种无选择性动作。 5. 对反应于电流升高而动作的电流速断保护而言,能使该保护装置起动的最小电流值称为保护装置的起动电流,以表示。显示必须当实际的短路电流时,保护装置才能起动。 6. 保护装置起动值,是用电力系统一次侧的参数表示的,它所代表的意义是:当在被保护线路的一次侧电流达到这个数值时,安装在该处的这套保护装置就能够起动。
