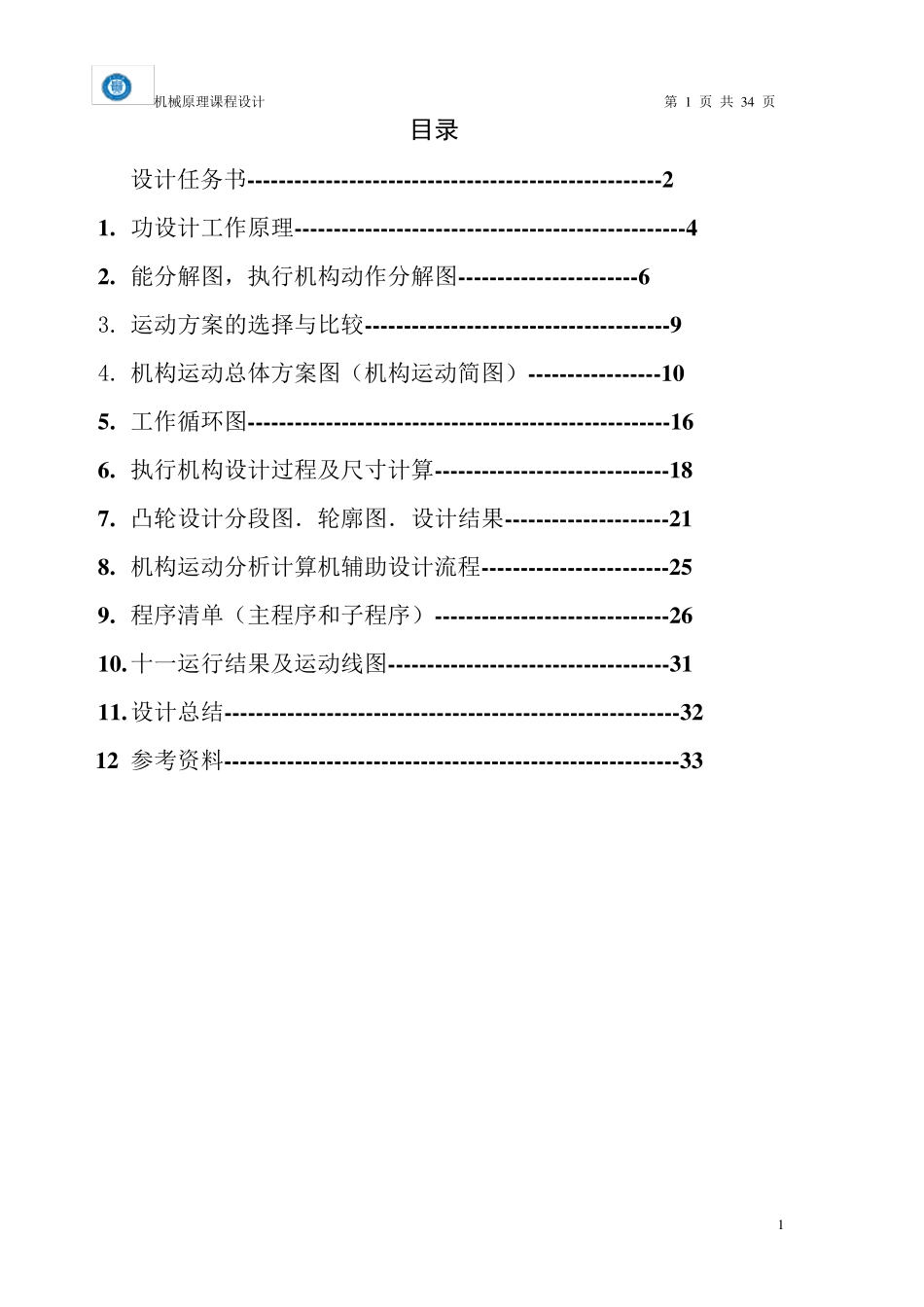

机械原理课程设计 第 1 页 共 3 4 页 1 目录 设计任务书-----------------------------------------------------2 1 . 功设计工作原理--------------------------------------------------4 2 . 能分解图，执行机构动作分解图-----------------------6 3. 运动方案的选择与比较---------------------------------------9 4. 机构运动总体方案图（机构运动简图）-----------------1 0 5 . 工作循环图------------------------------------------------------1 6 6 . 执行机构设计过程及尺寸计算------------------------------1 8 7 . 凸轮设计分段图．轮廓图．设计结果---------------------2 1 8 . 机构运动分析计算机辅助设计流程------------------------2 5 9 . 程序清单（主程序和子程序）------------------------------2 6 1 0 . 十一运行结果及运动线图------------------------------------3 1 1 1 . 设计总结----------------------------------------------------------3 2 1 2 参考资料----------------------------------------------------------3 3 机械原理课程设计 第 2 页 共 3 4 页 2 贵州大学机械工程学院 机械原理课程设计任务书题号1 1 旋转型灌装机 一、设计题目及原始数据 设计旋转型灌装机。在转动工作台上对包装容器（如玻璃瓶）连续灌装流体（如饮料、酒、冷霜等），转台有多工位停歇，以实现灌装、封口等工序。为保证在这些工位上能够准确地灌装、封口，应有定位装置。如图 1中，工位 1：输入空瓶；工位 2：灌装；工位 3：封口；工位 4：输出包装好的容器。 该机采用电动机驱动，传动方式为机械传动。技术参数见下表。 旋转型灌装机技术参数表 方案号 转台直径 mm 电动机转速r/min 灌装速度r/min A 600 1440 10 B 550 1440 12 C 500 960 10 二、设计方案提示 1.采用灌瓶泵灌装流体，泵固定在某工位的上方。 2.采用软木塞或金属冠盖封口，它们可由气泵吸附在压盖机构上，由压1234传送带固定工作台转台 图 1 旋转型灌装机 机械原理课程设计 第 3 页 共 3 4 页 3 盖机构压入（或通过压盖模将瓶盖紧固在）瓶口。设计者只需设计作直线往复运动的压盖机构。压盖机构可采用移动导杆机构等平面连杆机构或凸轮机构。 3.此外，需要设计间歇传动机构，以实现工作转台间歇传动。为保证停歇可靠，还应有定位（锁...
