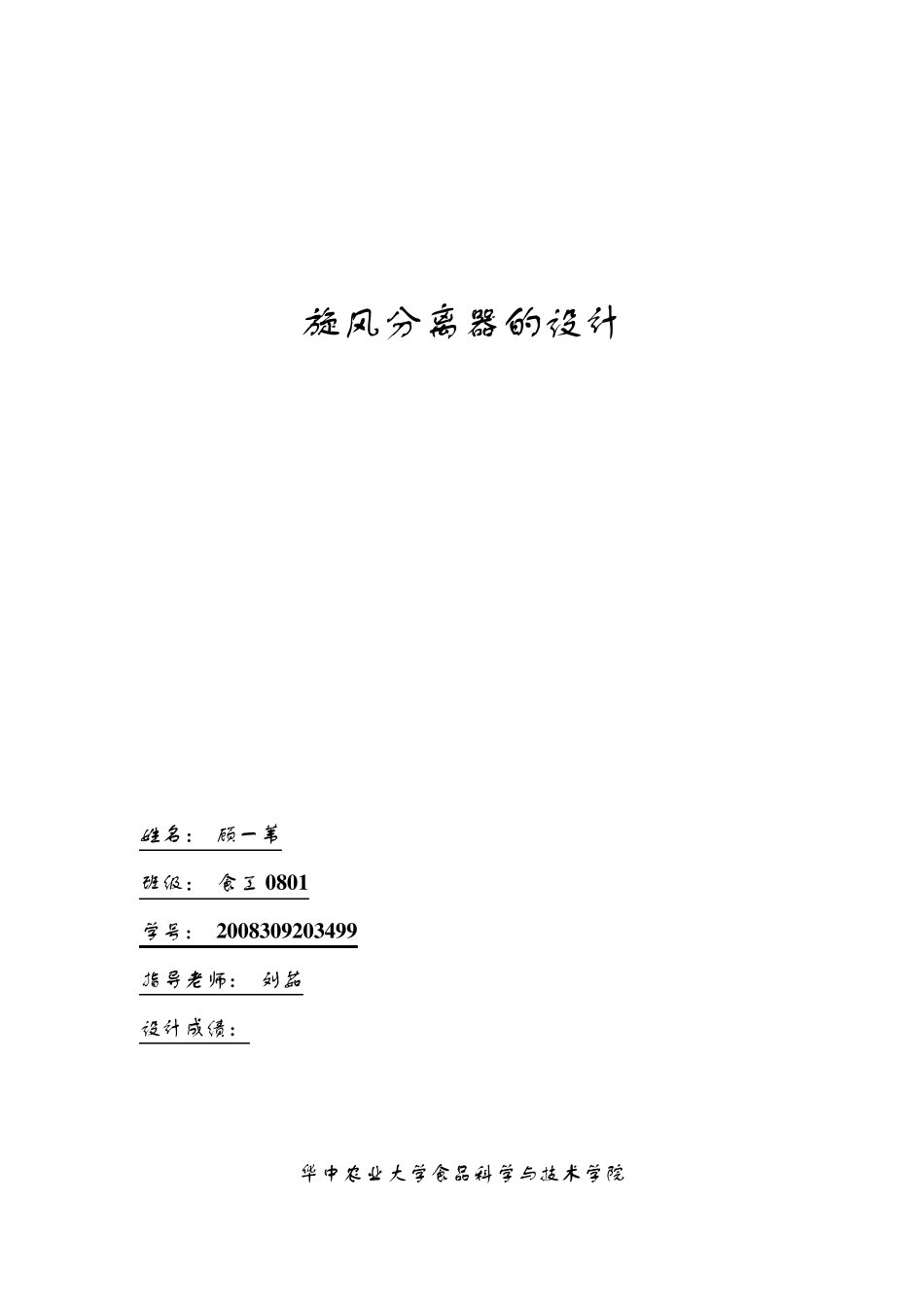

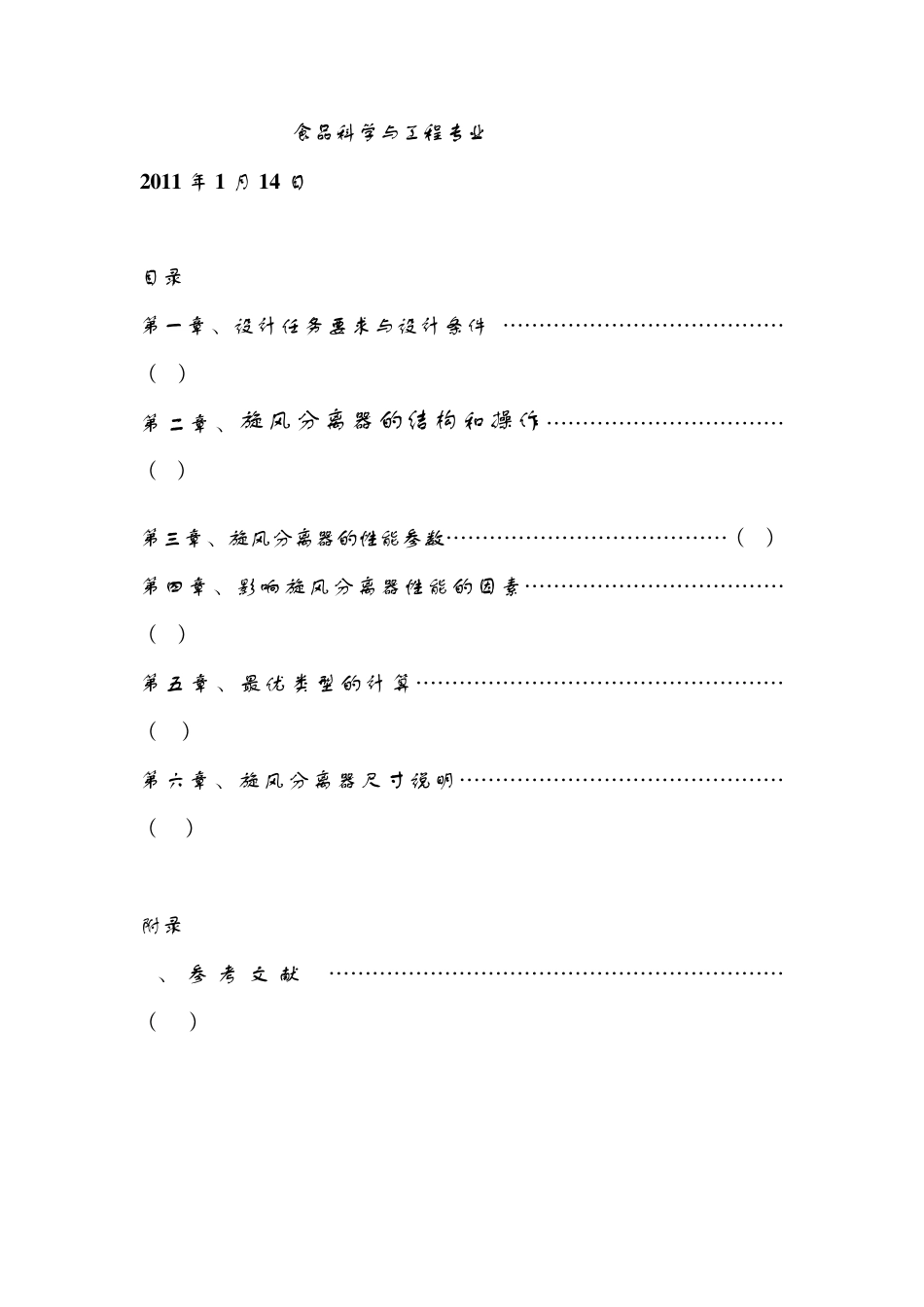

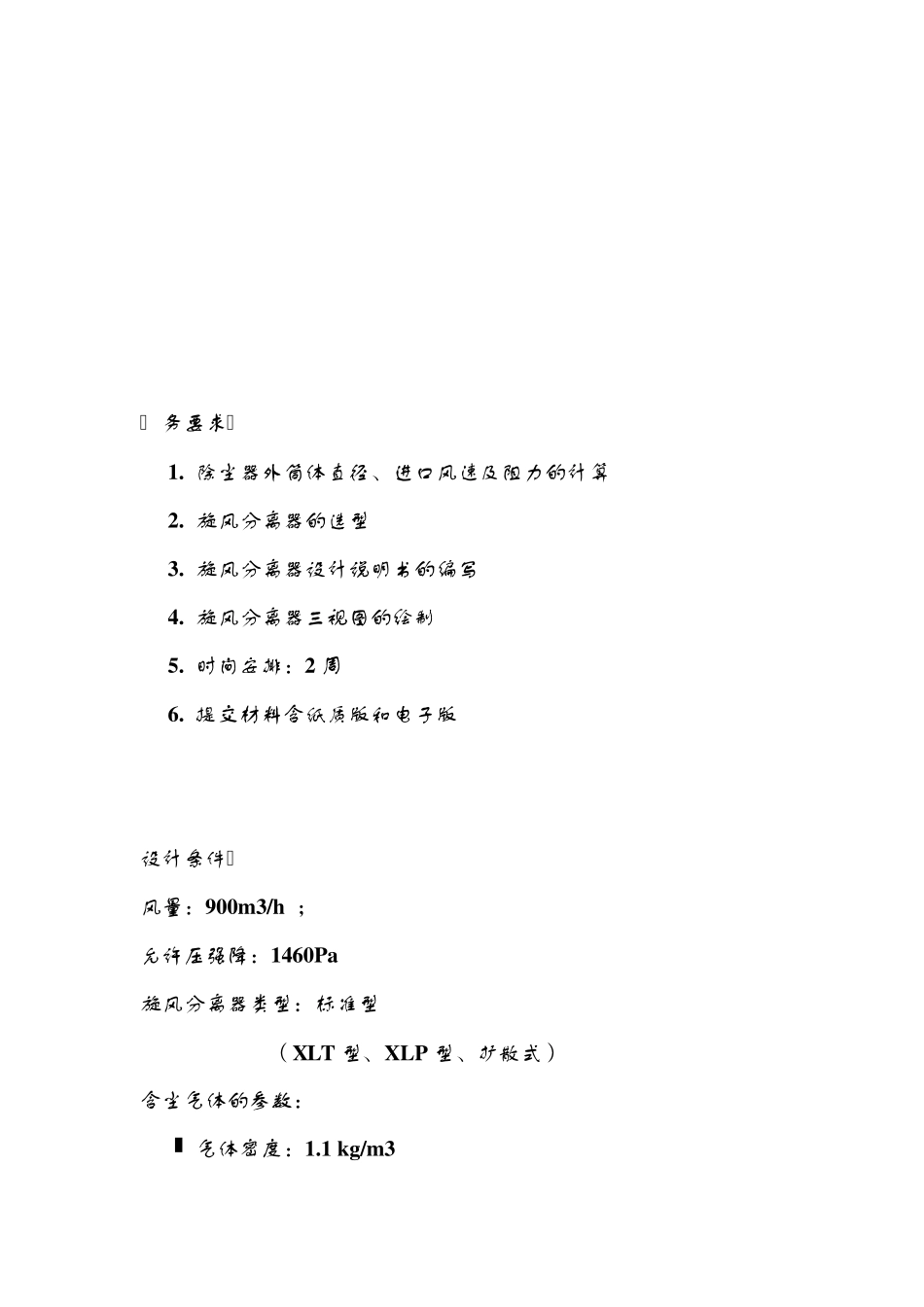

旋风分离器的设计 姓名: 顾一苇 班级: 食工 0 8 0 1 学号: 2 0 0 8 3 0 9 2 0 3 4 9 9 指导老师: 刘茹 设计成绩: 华中农业大学食品科学与技术学院 食品科学与工程专业 2 0 1 1 年1 月1 4 日 目录 第一章、设计仸务要求与设计条件 …………………………………(3) 第二章、旋风分离器的结构和操作 ……………………………(4) 第三章、旋风分离器的性能参数…………………………………(6) 第四章、影响旋风分离器性能的因素………………………………(8) 第五章、最优类型 的计算 ……………………………………………(11) 第六章、旋风分离器尺寸说明………………………………………(19) 附录 1、参 考 文 献 ………………………………………………………(20) 仸务要求 1. 除尘器外筒体直径、迚口风速及阻力的计算 2. 旋风分离器的选型 3. 旋风分离器设计说明书的编写 4. 旋风分离器三视图的绘制 5. 时间安排:2 周 6. 提交材料含纸质版和电子版 设计条件 风量:900m 3/h ; 允许压强降:1460Pa 旋风分离器类型:标准型 (XLT 型、XLP 型、扩散式) 含尘气体的参数: 气体密度:1.1 kg/m 3 粘度:1.6×10-5Pa·s 颗粒密度:1200 kg/m3 颗粒直径:6μm 旋风分离器的结构和操作 原理: 含尘气体从圆筒上部长方形切线迚口迚入,沿圆筒内壁作旋转流动。 颗粒的离心力较大,被甩向外层,气流在内层。气固得以分离。 在圆锥部分,旋转半径缩小而切向速度增大,气流与颗粒作下螺旋运动。 在圆锥的底部附近,气流转为上升旋转运动,最后由上部出口管排出; 固相沿内壁落入灰斗。 旋风分离器不适用于处理粘度较大,湿含量较高及腐蚀性较大的粉尘,气量的波动对除尘效果及设备阻力影响较大。 旋风分离器结构简单,造价低廉,无运动部件,操作范围广,不受温度、压力限制 ,分离效率 高。一 般 用于除去 直径5um以上的尘粒,也可分离雾沫。对于直径在5um以下的烟尘,一般旋风分离器效率已不高,需用袋滤器或湿法捕集。其最大缺点是阻力大、易磨损。 外圆筒 内圆筒 锥形筒 切向入口 关风器 (防止空气迚入) 含尘气体 固相 净化气体 外螺旋 内螺旋 旋 风 分 离 器 的 性 能 参 数 在 满 足 气 体 处 理 量 的 前 提 下 , 评 价 旋 风 分 离 器 性 能 的...
