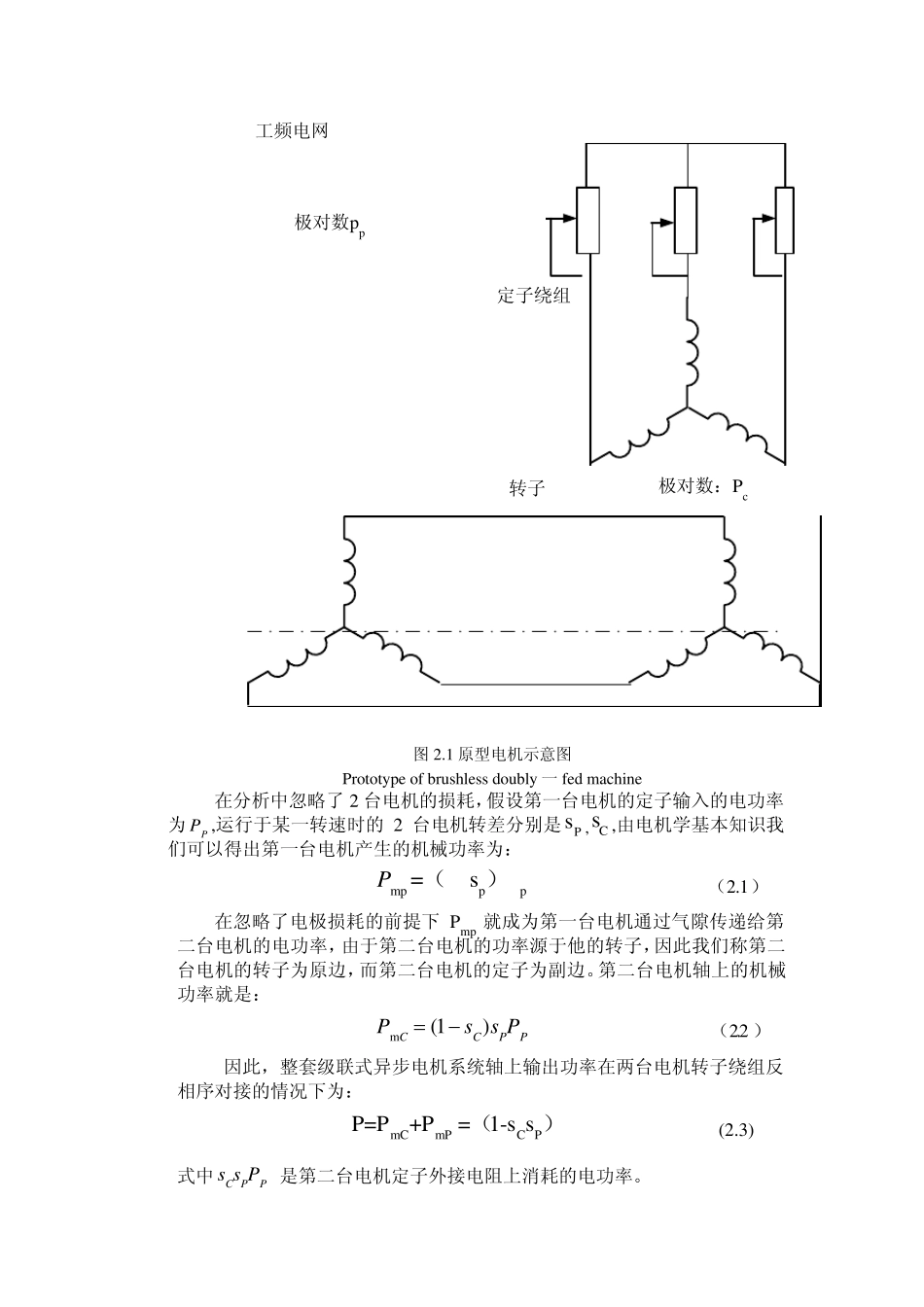

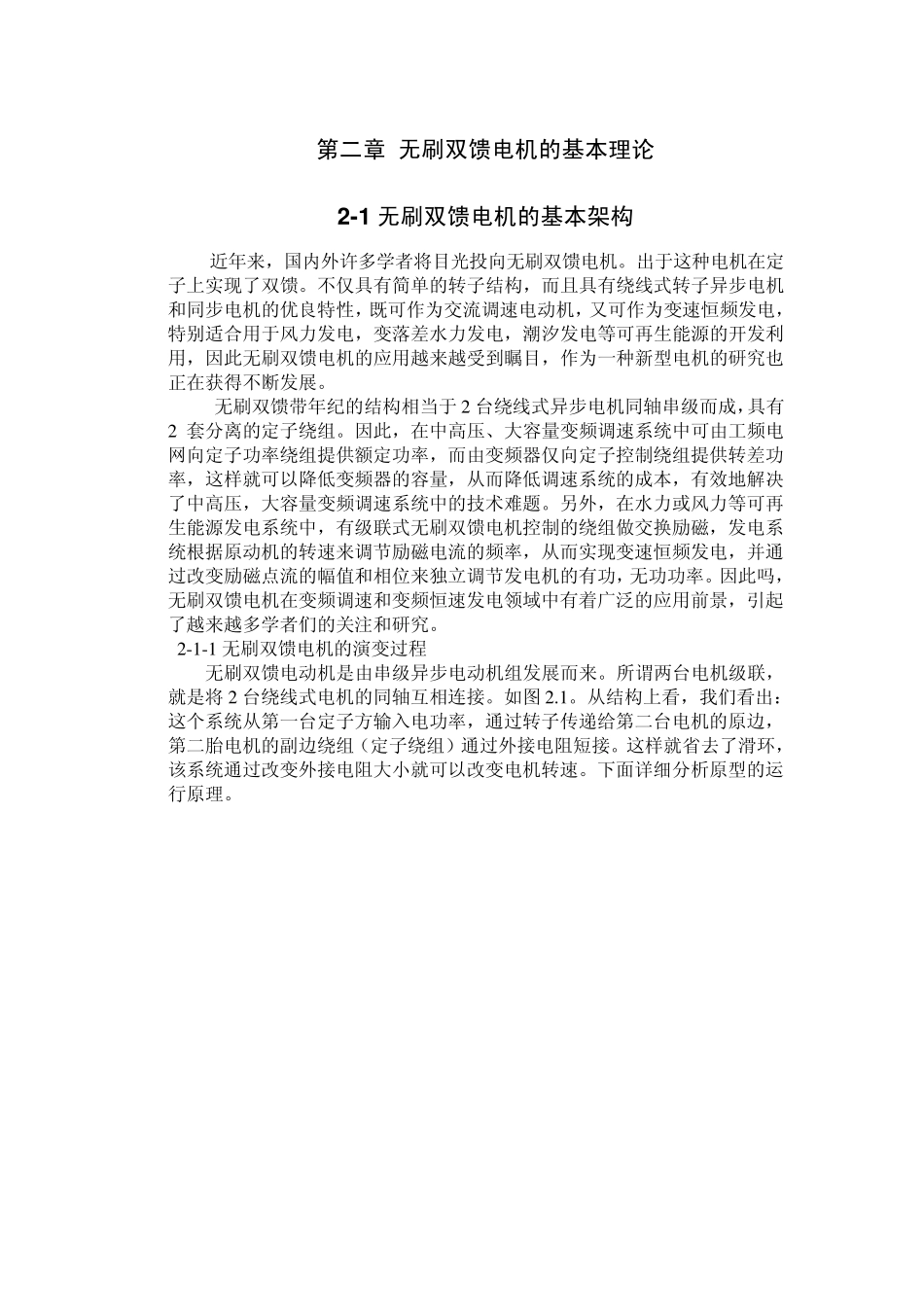

第二章 无刷双馈电机的基本理论 2 -1 无刷双馈电机的基本架构 近年来，国内外许多学者将目光投向无刷双馈电机。出于这种电机在定子上实现了双馈。不仅具有简单的转子结构，而且具有绕线式转子异步电机和同步电机的优良特性，既可作为交流调速电动机，又可作为变速恒频发电，特别适合用于风力发电，变落差水力发电，潮汐发电等可再生能源的开发利用，因此无刷双馈电机的应用越来越受到瞩目，作为一种新型电机的研究也正在获得不断发展。 无刷双馈带年纪的结构相当于2 台绕线式异步电机同轴串级而成，具有2 套分离的定子绕组。因此，在中高压、大容量变频调速系统中可由工频电网向定子功率绕组提供额定功率，而由变频器仅向定子控制绕组提供转差功率，这样就可以降低变频器的容量，从而降低调速系统的成本，有效地解决了中高压，大容量变频调速系统中的技术难题。另外，在水力或风力等可再生能源发电系统中，有级联式无刷双馈电机控制的绕组做交换励磁，发电系统根据原动机的转速来调节励磁电流的频率，从而实现变速恒频发电，并通过改变励磁点流的幅值和相位来独立调节发电机的有功，无功功率。因此吗，无刷双馈电机在变频调速和变频恒速发电领域中有着广泛的应用前景，引起了越来越多学者们的关注和研究。 2 -1 -1 无刷双馈电机的演变过程 无刷双馈电动机是由串级异步电动机组发展而来。所谓两台电机级联，就是将2 台绕线式电机的同轴互相连接。如图 2 .1 。从结构上看，我们看出：这个系统从第一台定子方输入电功率，通过转子传递给第二台电机的原边，第二胎电机的副边绕组（定子绕组）通过外接电阻短接。这样就省去了滑环，该系统通过改变外接电阻大小就可以改变电机转速。下面详细分析原型的运行原理。 极对数pp工频电网定子绕组极对数：Pc转子 图2.1 原型电机示意图 Prototy pe of bru shless dou bly 一fed machine 在分析中忽略了2 台电机的损耗，假设第一台电机的定子输入的电功率为PP ,运行于某一转速时的2 台电机转差分别是Ps , Cs ,由电机学基本知识我们可以得出第一台电机产生的机械功率为： mp pp=sP（1-）P （2.1） 在忽略了电极损耗的前提下Pmp 就成为第一台电机通过气隙传递给第二台电机的电功率，由于第二台电机的功率源于他的转子，因此我们称第二台电机的转子为原边，而第二台电机的定子为副边。第二台电机轴上的机械功率就是： m(1)CCPPPs sP （2.2 ） 因此，整套级联式异步...
