无极绳绞车综合保护说明书201199

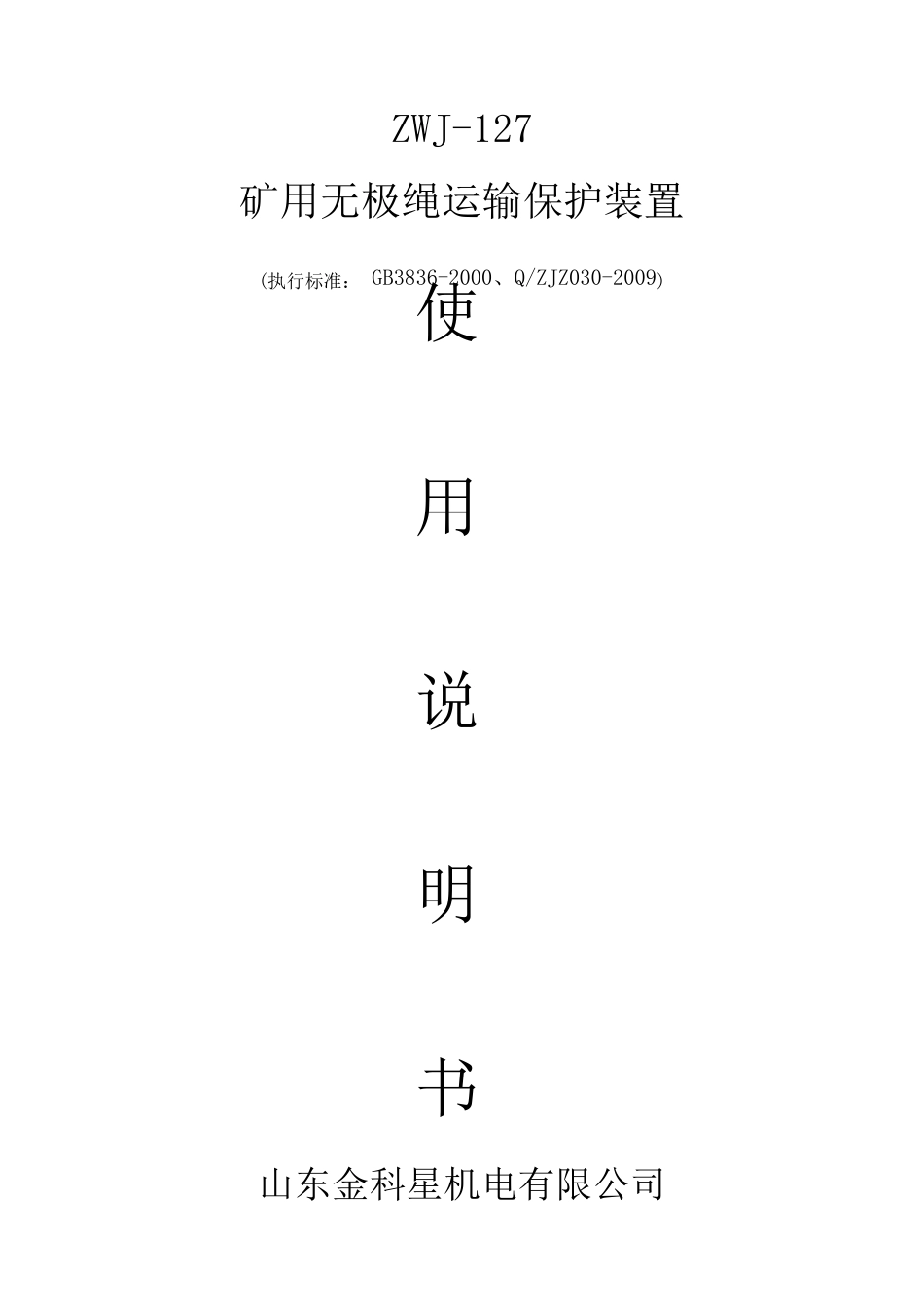

无极绳绞车综合保护说明书201199_第1页
1/8

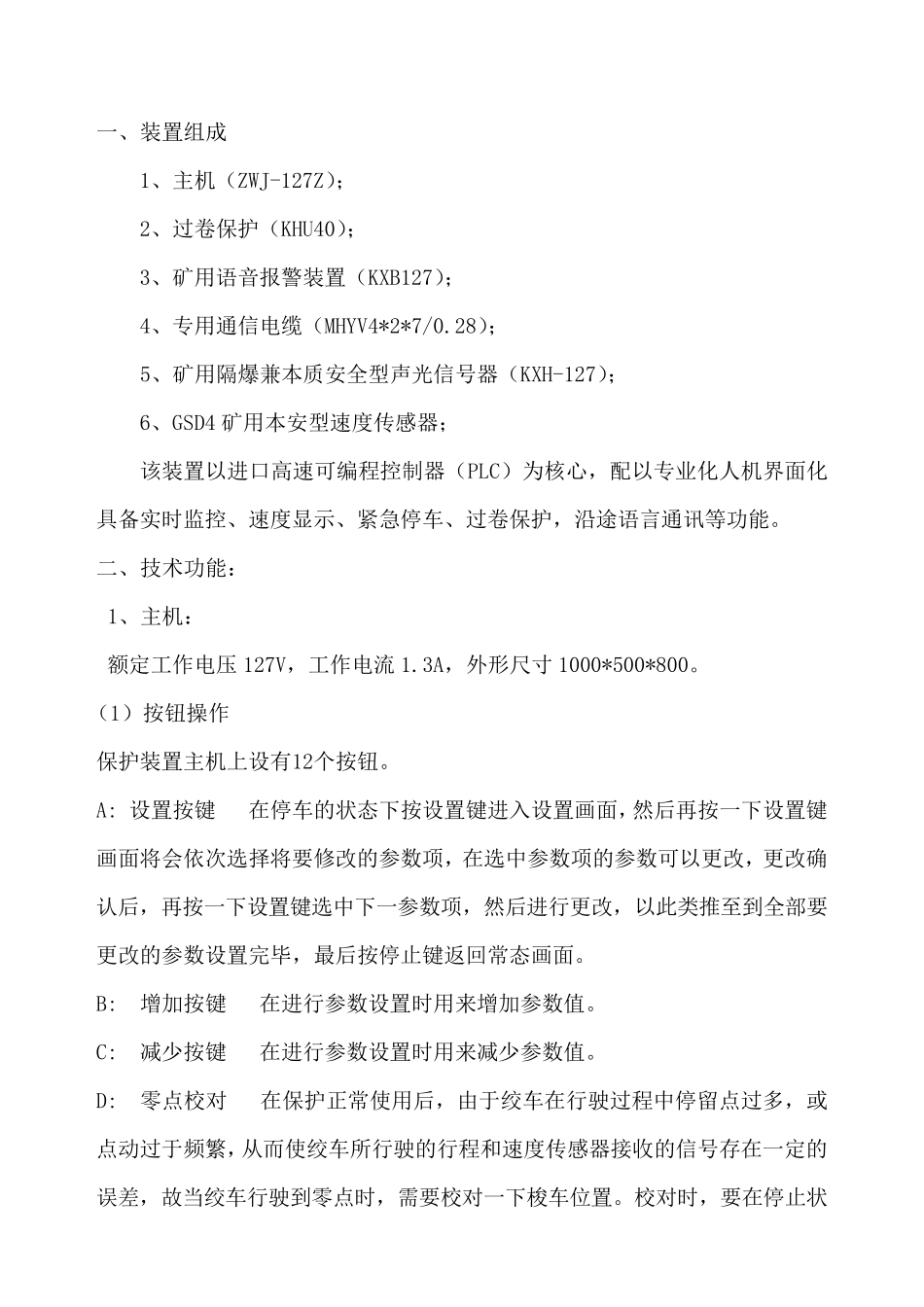

无极绳绞车综合保护说明书201199_第2页
2/8

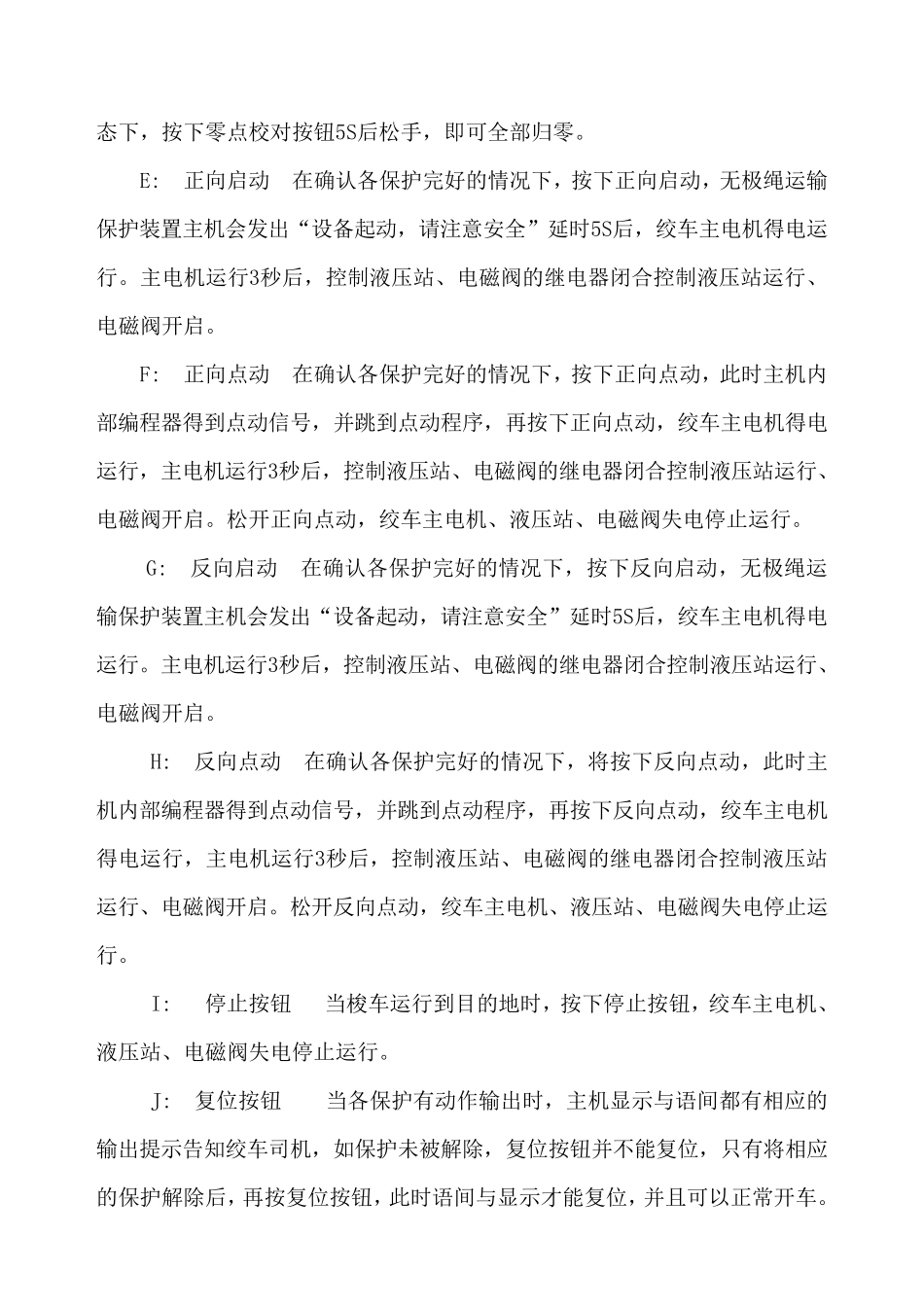

无极绳绞车综合保护说明书201199_第3页
3/8
ZWJ-127 矿用无极绳运输保护装置 (执行标准: GB3836-2000、Q/ZJZ030-2009) 使 用 说 明 书 山东金科星机电有限公司 一、装置组成 1、主机(ZWJ-127Z); 2、过卷保护(KHU40); 3、矿用语音报警装置(KXB127); 4、专用通信电缆(MHYV4*2*7/0.28); 5、矿用隔爆兼本质安全型声光信号器(KXH-127); 6、GSD4 矿用本安型速度传感器; 该装置以进口高速可编程控制器(PLC)为核心,配以专业化人机界面化具备实时监控、速度显示、紧急停车、过卷保护,沿途语言通讯等功能。 二、技术功能: 1、主机: 额定工作电压 127V,工作电流 1.3A,外形尺寸 1000*500*800。 (1)按钮操作 保护装置主机上设有12个按钮。 A: 设置按键 在停车的状态下按设置键进入设置画面,然后再按一下设置键画面将会依次选择将要修改的参数项,在选中参数项的参数可以更改,更改确认后,再按一下设置键选中下一参数项,然后进行更改,以此类推至到全部要更改的参数设置完毕,最后按停止键返回常态画面。 B: 增加按键 在进行参数设置时用来增加参数值。 C: 减少按键 在进行参数设置时用来减少参数值。 D: 零点校对 在保护正常使用后,由于绞车在行驶过程中停留点过多 ,或点动 过于频 繁 ,从 而 使绞车所 行驶的行程和 速度传感器接 收 的信号存 在一定的误 差 ,故 当 绞车行驶到零点时,需 要校对一下梭 车位 置。校对时,要在停止状态下,按下零点校对按钮5S后松手,即可全部归零。 E: 正向启动 在确认各保护完好的情况下,按下正向启动,无极绳运输保护装置主机会发出“设备起动,请注意安全”延时5S后,绞车主电机得电运行。主电机运行3秒后,控制液压站、电磁阀的继电器闭合控制液压站运行、电磁阀开启。 F: 正向点动 在确认各保护完好的情况下,按下正向点动,此时主机内部编程器得到点动信号,并跳到点动程序,再按下正向点动,绞车主电机得电运行,主电机运行3秒后,控制液压站、电磁阀的继电器闭合控制液压站运行、电磁阀开启。松开正向点动,绞车主电机、液压站、电磁阀失电停止运行。 G: 反向启动 在确认各保护完好的情况下,按下反向启动,无极绳运输保护装置主机会发出“设备起动,请注意安全”延时5S后,绞车主电机得电运行。主电机运行3秒后,控制液压站、电磁阀的继电器闭合控制液压站运行、电磁阀开启。 H: 反向点动 在确认各保护完好的情况下,将按下反向点动,此时主机内部编程器...
