时差型超声波流量计是一种通用的超声波液体流量计

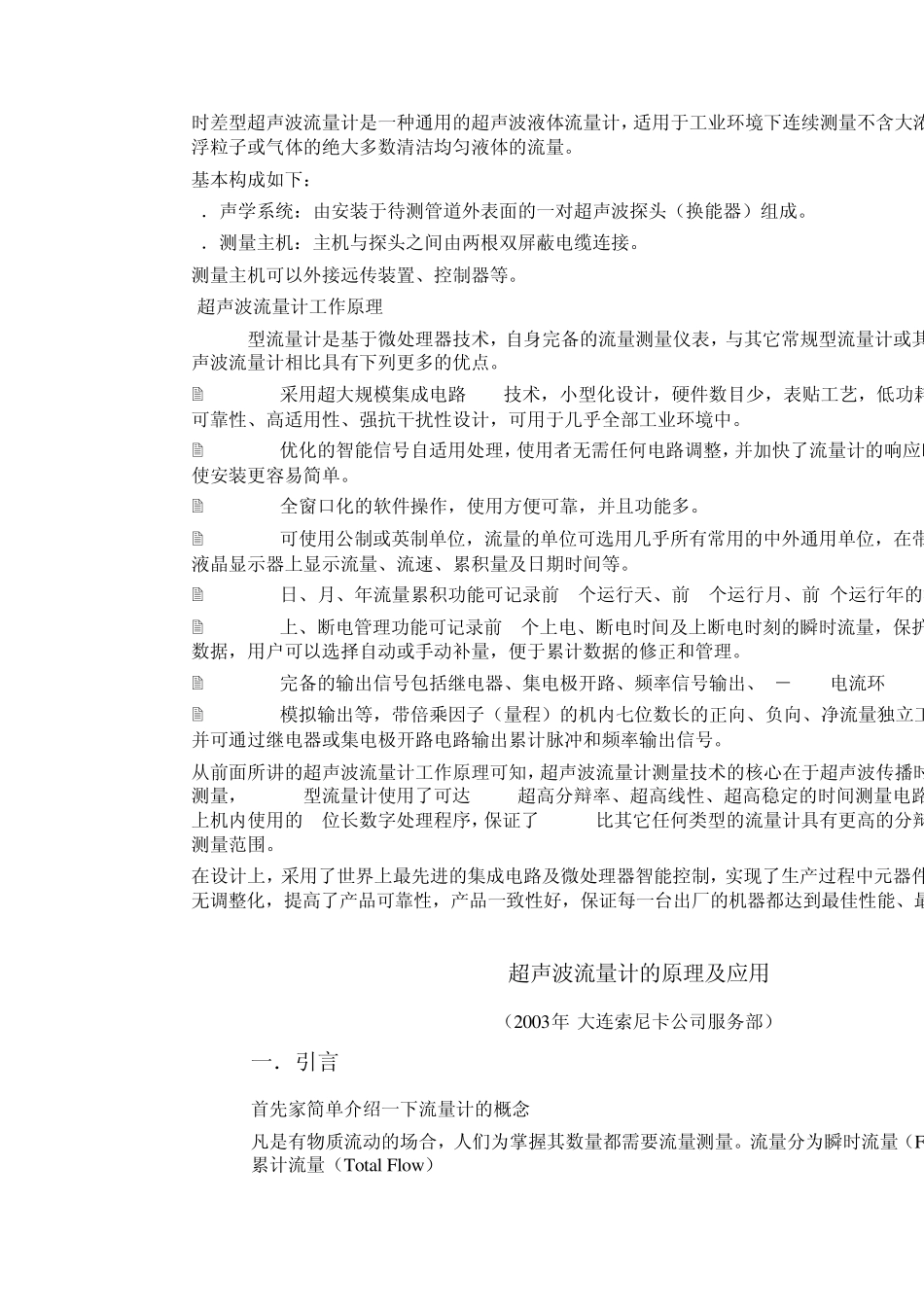

时差型超声波流量计是一种通用的超声波液体流量计_第1页
1/8

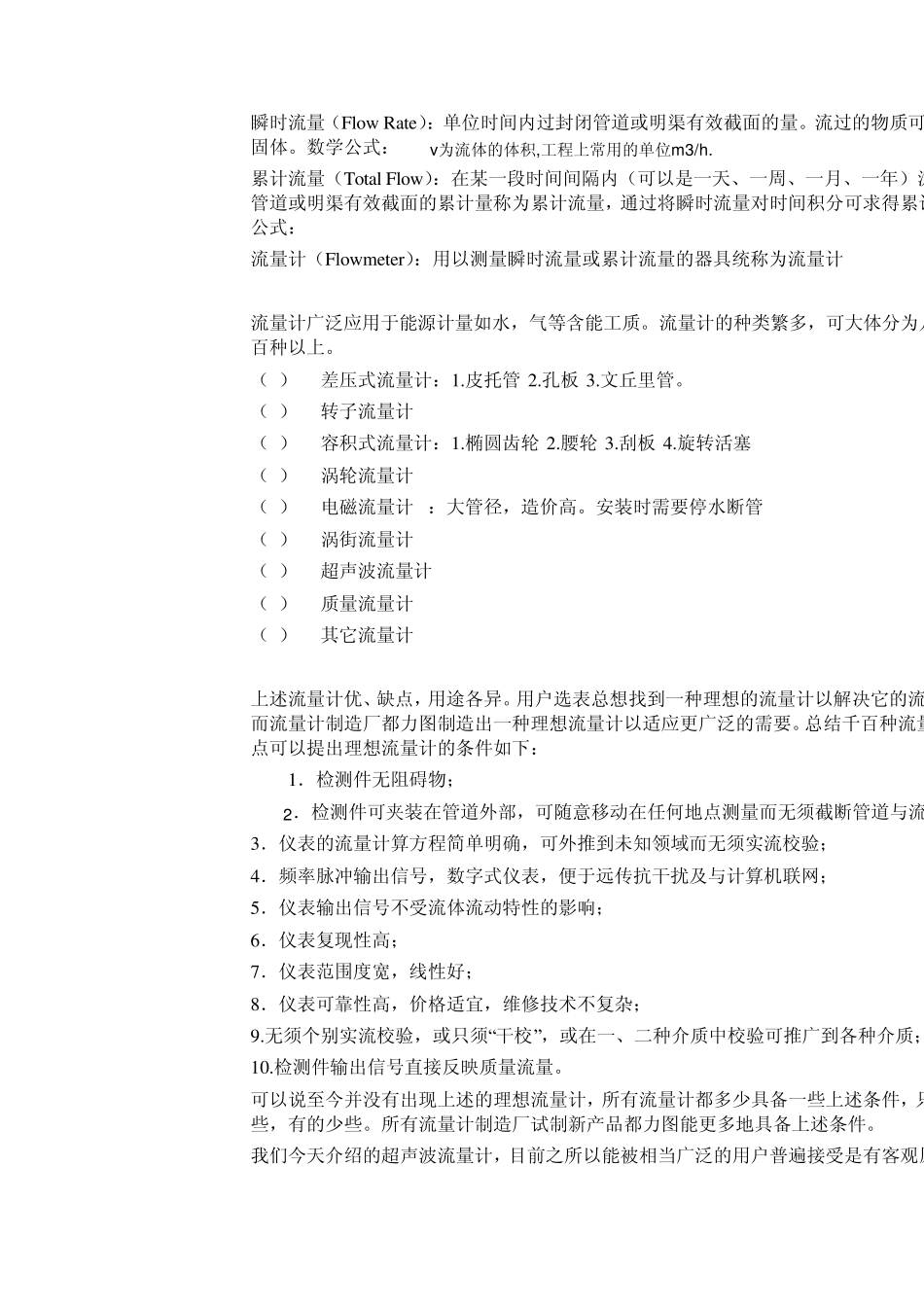

时差型超声波流量计是一种通用的超声波液体流量计_第2页
2/8

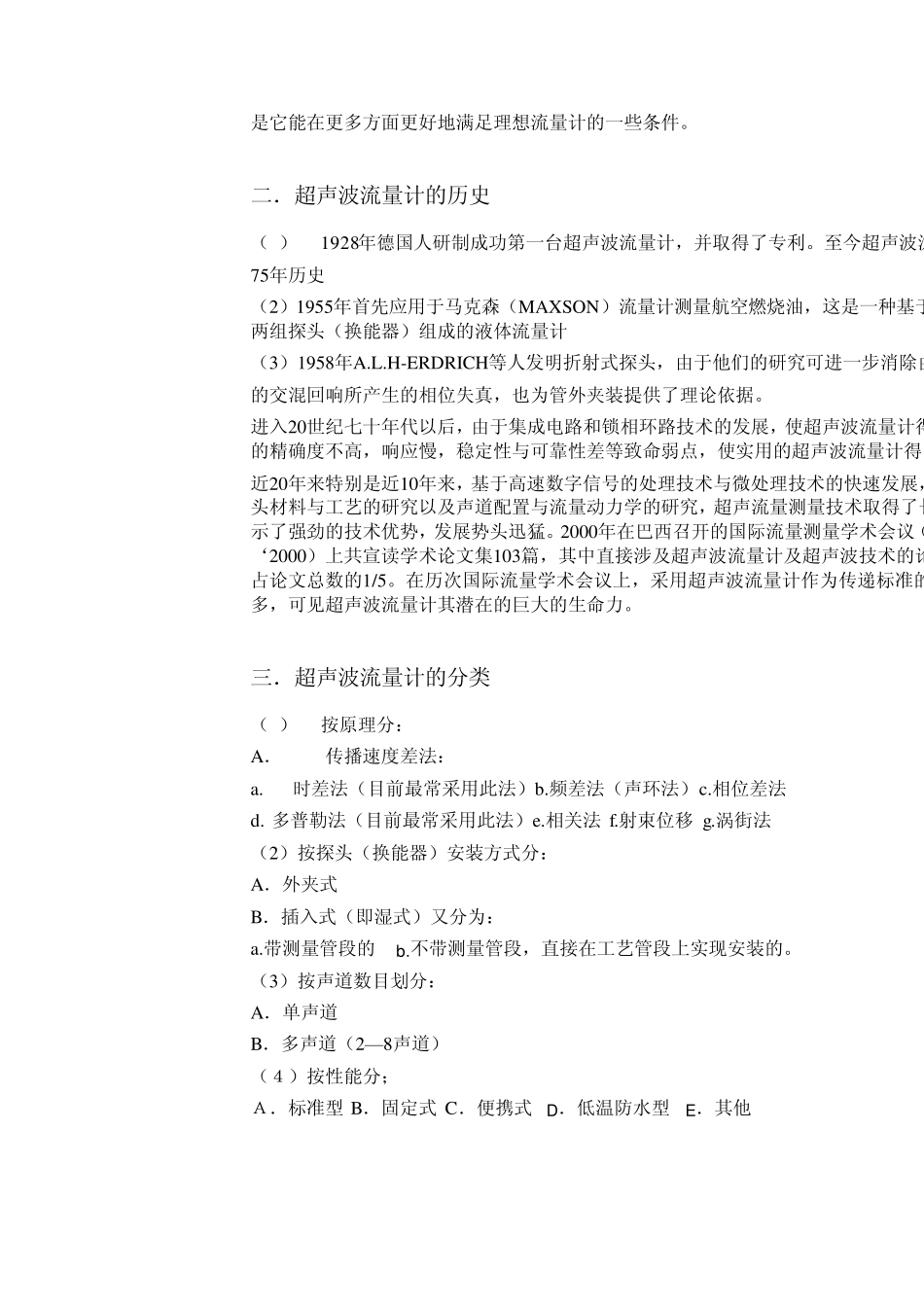

时差型超声波流量计是一种通用的超声波液体流量计_第3页
3/8
时差型超声波流量计是一种通用的超声波液体流量计,适用于工业环境下连续测量不含大浓浮粒子或气体的绝大多数清洁均匀液体的流量。 基本构成如下: 1.声学系统:由安装于待测管道外表面的一对超声波探头(换能器)组成。 2.测量主机:主机与探头之间由两根双屏蔽电缆连接。 测量主机可以外接远传装置、控制器等。 超声波流量计工作原理 FV4018型流量计是基于微处理器技术,自身完备的流量测量仪表,与其它常规型流量计或其声波流量计相比具有下列更多的优点。 采用超大规模集成电路CPLD技术,小型化设计,硬件数目少,表贴工艺,低功耗可靠性、高适用性、强抗干扰性设计,可用于几乎全部工业环境中。 优化的智能信号自适用处理,使用者无需任何电路调整,并加快了流量计的响应时使安装更容易简单。 全窗口化的软件操作,使用方便可靠,并且功能多。 可使用公制或英制单位,流量的单位可选用几乎所有常用的中外通用单位,在带液晶显示器上显示流量、流速、累积量及日期时间等。 日、月、年流量累积功能可记录前64个运行天、前64个运行月、前5个运行年的流上、断电管理功能可记录前64个上电、断电时间及上断电时刻的瞬时流量,保护数据,用户可以选择自动或手动补量,便于累计数据的修正和管理。 完备的输出信号包括继电器、集电极开路、频率信号输出、4-20mA电流环 模拟输出等,带倍乘因子(量程)的机内七位数长的正向、负向、净流量独立工并可通过继电器或集电极开路电路输出累计脉冲和频率输出信号。 从前面所讲的超声波流量计工作原理可知,超声波流量计测量技术的核心在于超声波传播时测量,FV4018型流量计使用了可达0.1nS超高分辩率、超高线性、超高稳定的时间测量电路上机内使用的32位长数字处理程序,保证了FV4018比其它任何类型的流量计具有更高的分辩测量范围。 在设计上,采用了世界上最先进的集成电路及微处理器智能控制,实现了生产过程中元器件无调整化,提高了产品可靠性,产品一致性好,保证每一台出厂的机器都达到最佳性能、最 超声波流量计的原理及应用 (2003年 大连索尼卡公司服务部) 一.引言 首先家简单介绍一下流量计的概念 凡是有物质流动的场合,人们为掌握其数量都需要流量测量。流量分为瞬时流量(F累计流量(Total Flow ) 瞬时流量(Flow Rate):单...
