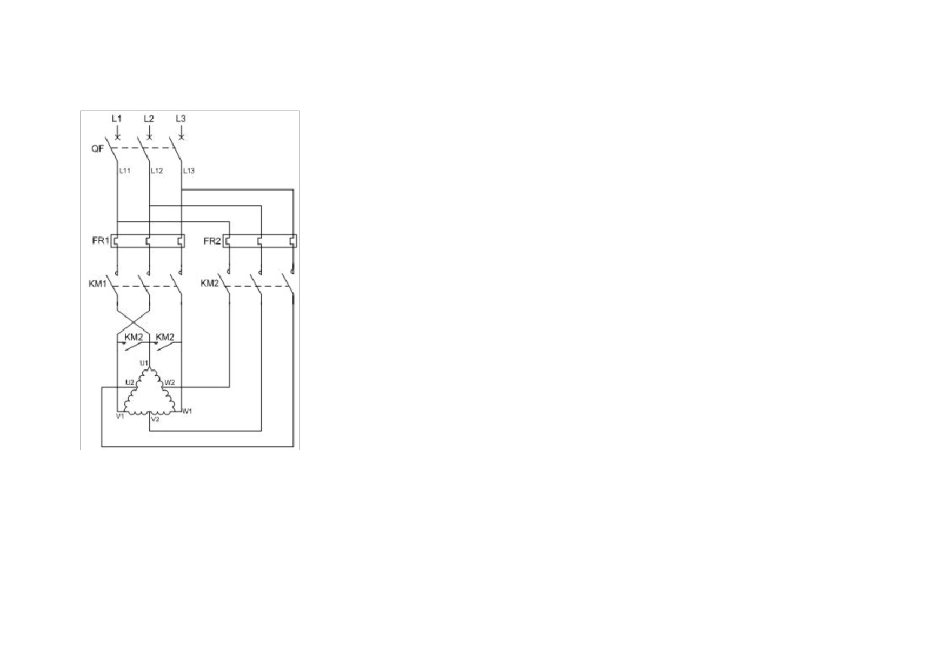

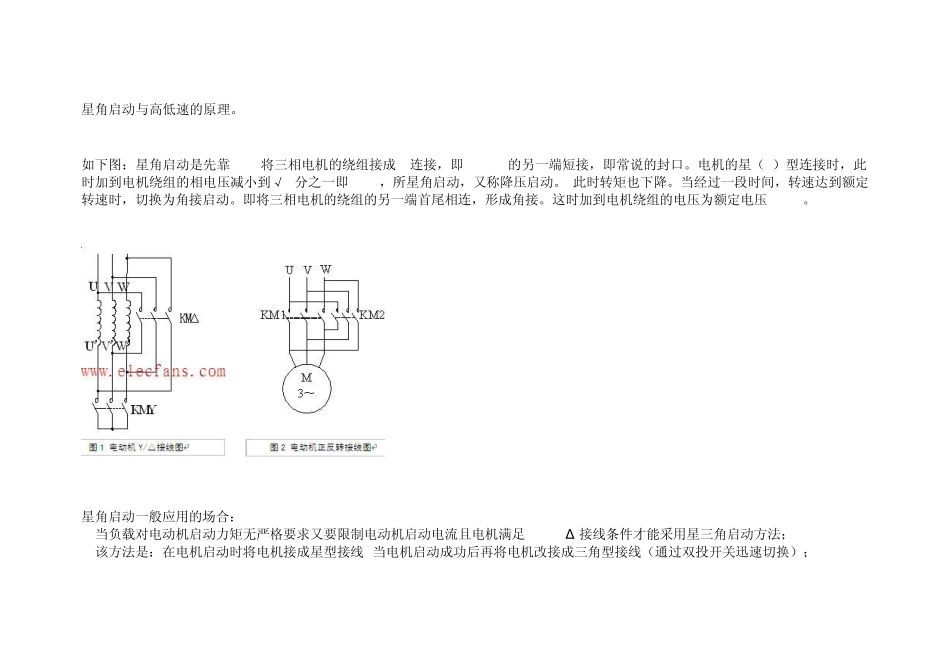

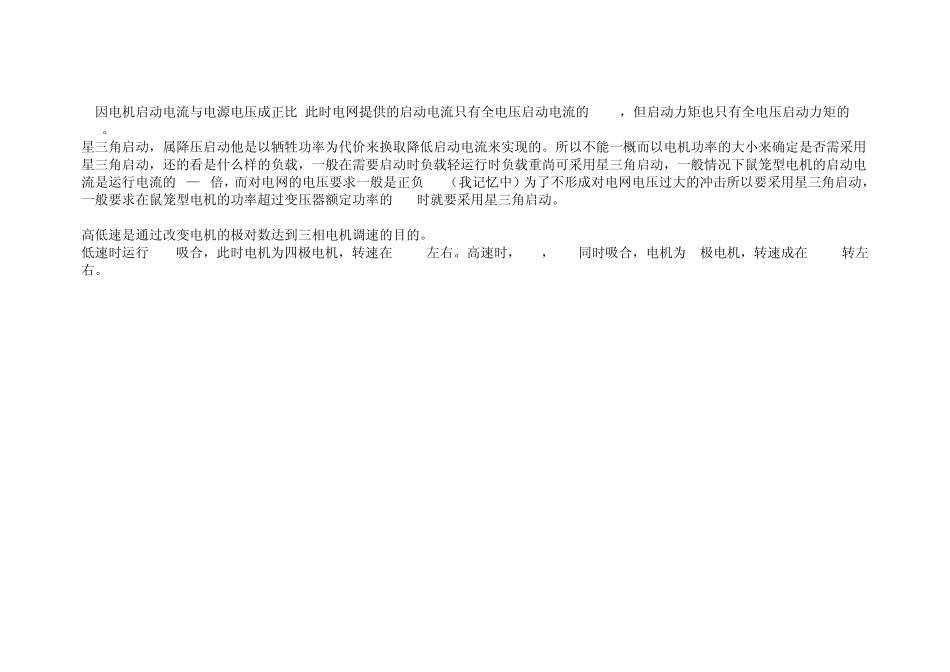

星角启动与高低速的原理。 2009-05-03 22:15 如下图：星角启动是先靠KMY 将三相电机的绕组接成Y连接，即U V W 的另一端短接，即常说的封口。电机的星（Y）型连接时，此时加到电机绕组的相电压减小到√3分之一即220V，所星角启动，又称降压启动。 此时转矩也下降。当经过一段时间，转速达到额定转速时，切换为角接启动。即将三相电机的绕组的另一端首尾相连，形成角接。这时加到电机绕组的电压为额定电压380V。 星角启动一般应用的场合： 1.当负载对电动机启动力矩无严格要求又要限制电动机启动电流且电机满足 380V/Δ 接线条件才能采用星三角启动方法； 2.该方法是：在电机启动时将电机接成星型接线,当电机启动成功后再将电机改接成三角型接线（通过双投开关迅速切换）； 3.因电机启动电流与电源电压成正比,此时电网提供的启动电流只有全电压启动电流的1/3 ，但启动力矩也只有全电压启动力矩的1/3。 星三角启动，属降压启动他是以牺牲功率为代价来换取降低启动电流来实现的。所以不能一概而以电机功率的大小来确定是否需采用星三角启动，还的看是什么样的负载，一般在需要启动时负载轻运行时负载重尚可采用星三角启动，一般情况下鼠笼型电机的启动电流是运行电流的5—7倍，而对电网的电压要求一般是正负10%（我记忆中）为了不形成对电网电压过大的冲击所以要采用星三角启动，一般要求在鼠笼型电机的功率超过变压器额定功率的10%时就要采用星三角启动。 高低速是通过改变电机的极对数达到三相电机调速的目的。 低速时运行KM1吸合，此时电机为四极电机，转速在1500左右。高速时，KM2，KM3同时吸合，电机为2极电机，转速成在3000转左右。 低速时 高速时 双速电动机属于异步电动机变极调速，是通过改变定子绕组的连接方法达到改变定子旋转磁场磁极对数，从而改变电动机的转速。 根据公式；n1=60f/p可知异步电动机的同步转速与磁极对数成反比，磁极对数增加一倍，同步转速n1下降至原转速的一半，电动机额定转速n也将下降近似一半，所以改变磁极对数可以达到改变电动机转速的目的。这种调速方法是有级的，不能平滑调速，而且只适用于鼠笼式电动机。 此图介绍的是最常见的单绕组双速电动机，转速比等于磁极倍数比，如2极／4极、4级／8极，从定子绕组△接法变为YY接法，磁极对数从p＝2变为p=1。 ∴转速比＝2／1＝2 关于电机极对数的概念： 电机极数 1. 极数反映出电动机的同步转速，2极同步转速是3000r/min，4极同步转速是1500...
