显卡供电电路和工作原理

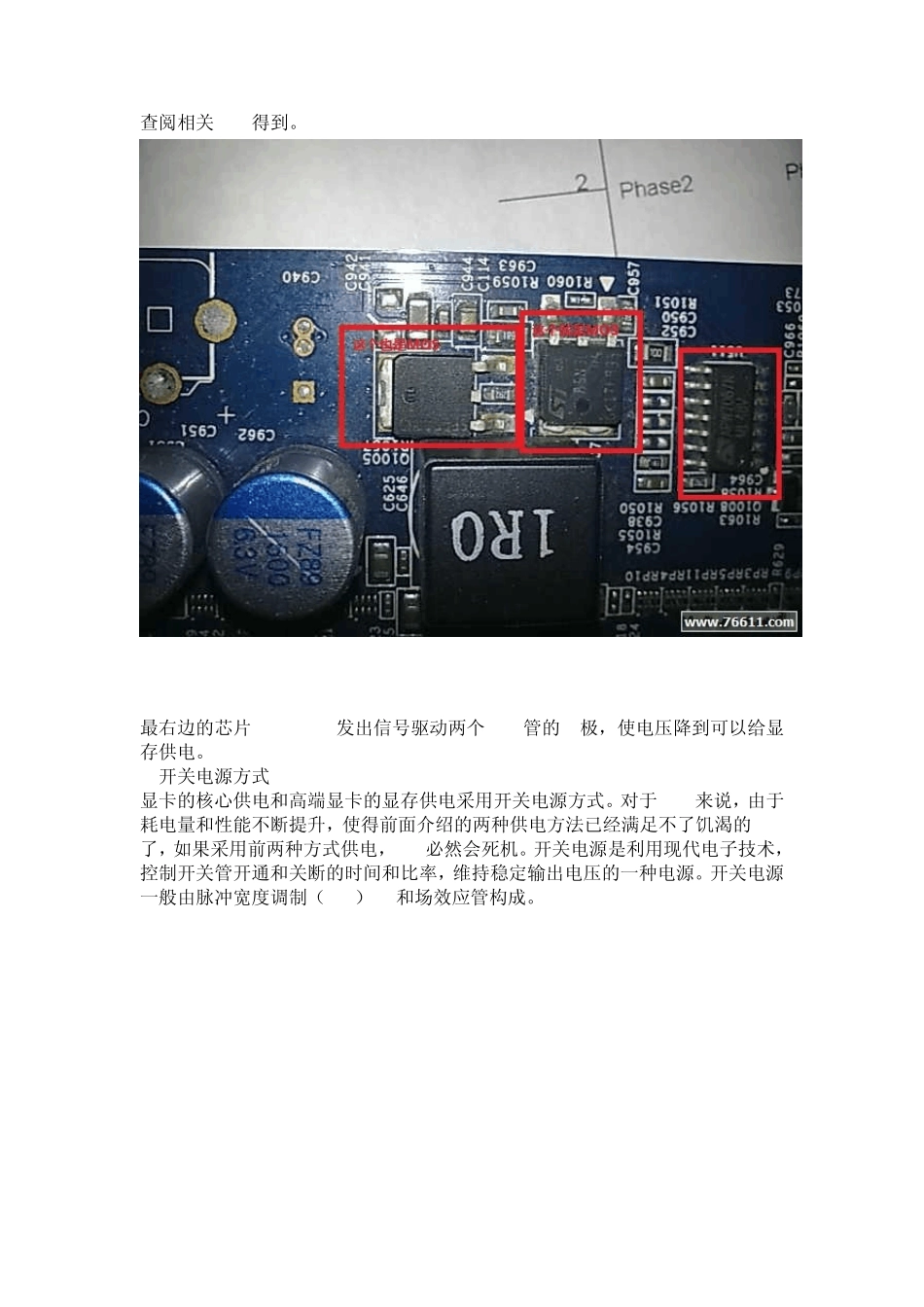

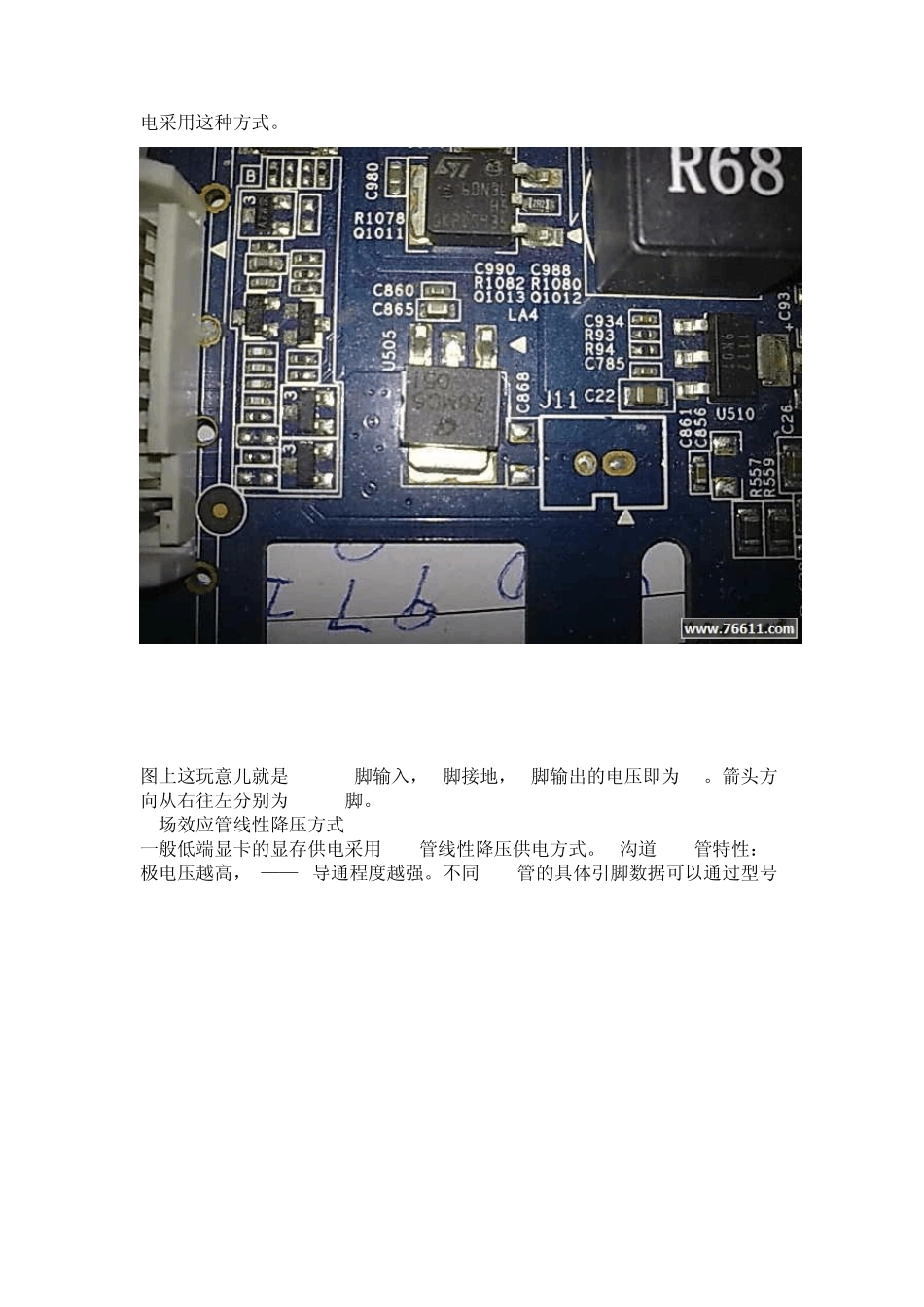

虽然显卡的工作原理非常复杂，但是它的原理和部件倒是很容易理解。 数据离开CPU，必须经过4个步骤，才会到达显示屏上。 1.从PCI bus进入GPU——将 CPU送来的数据送到GPU里面进行处理。 2.从GPU进入显存——将芯片处理完的数据送到显存。 3.从显存进入DAC——由显存读取出数据再送到RAMDAC（随机读写存储数模转换器），RAMDAC的作用是将数字信号转换成模拟信号。 4.从DAC进入显示器——将转换完的模拟信号送到显示屏。 下面扯显卡的供电电路。 绝大多数显卡是由主板上的AGP/pcie插槽供电的，没有电池来供应所需的工作电能，而是由显卡上的金手指通过主板的插槽和电源的+12V 6pin接口等来获得所需的电量。 原本打算把 AGP插槽的供电定义发上来，但考虑到已经不合实际情况，故作罢。 PCIE插槽的定义：靠近 CPU的那一组触点为 A组，对面为 B组，由主板的I/O芯片往南桥方向数，每一边各有 82个触点。 +12V供电：A2，A3，B1,B2,B3 +3.3V:A9,A10,B8 +3.3Vaux:B10 PCIE显卡没有+5V供电。 显卡的供电无论是通过主板进入，还会是直接外接电源进入，都不可能正好符合显卡各种芯片正常工作的电压值。超过频的都知道，GPU的核心供电是 0.9~1.6V，显存供电是1.5~3.3V，接口部分有的需要 3.3v，有的需要+5V，各不相同，于是这就涉及到显卡上直流电源模块设计的问题。 直流电源模块的基本工作原理： 无论输入端的电压怎么变化，它都能输出一个相对稳定的预先设计的较为平滑的电压值，并可以带动一定的负载。 显卡上的直流电源供电模块主要有三大类： 三端稳压；场效应管线性降压和开关电源稳压方式。他们的工作模式都是采取降压工作模式，即输出电压总是低于输入电压。 1.三端稳压供电方式 这是显卡中相对较简单的一种供电方式，采用的集成电路主要有1117,7805等。这种方式虽然较简单，但是提供的电流很小。一般 DAC电路和接口部分的电路供电采用这种方式。 图上这玩意儿就是7805,1脚输入，2脚接地，3脚输出的电压即为5V。箭头方向从右往左分别为1,2,3脚。 2.场效应管线性降压方式 一般低端显卡的显存供电采用MOS管线性降压供电方式。N沟道MOS管特性：G极电压越高，D——S导通程度越强。不同 MOS管的具体引脚数据可以通过型号查阅相关PDF得到。 最右边的芯片 APW7067N发出信号驱动两个 MOS管的 G极，使电压降到可以给显存供电。 3.开关电源方式 显卡的核心供电和高端显卡的显存供电采用开关电源方式。对于 GPU来说，由于...
