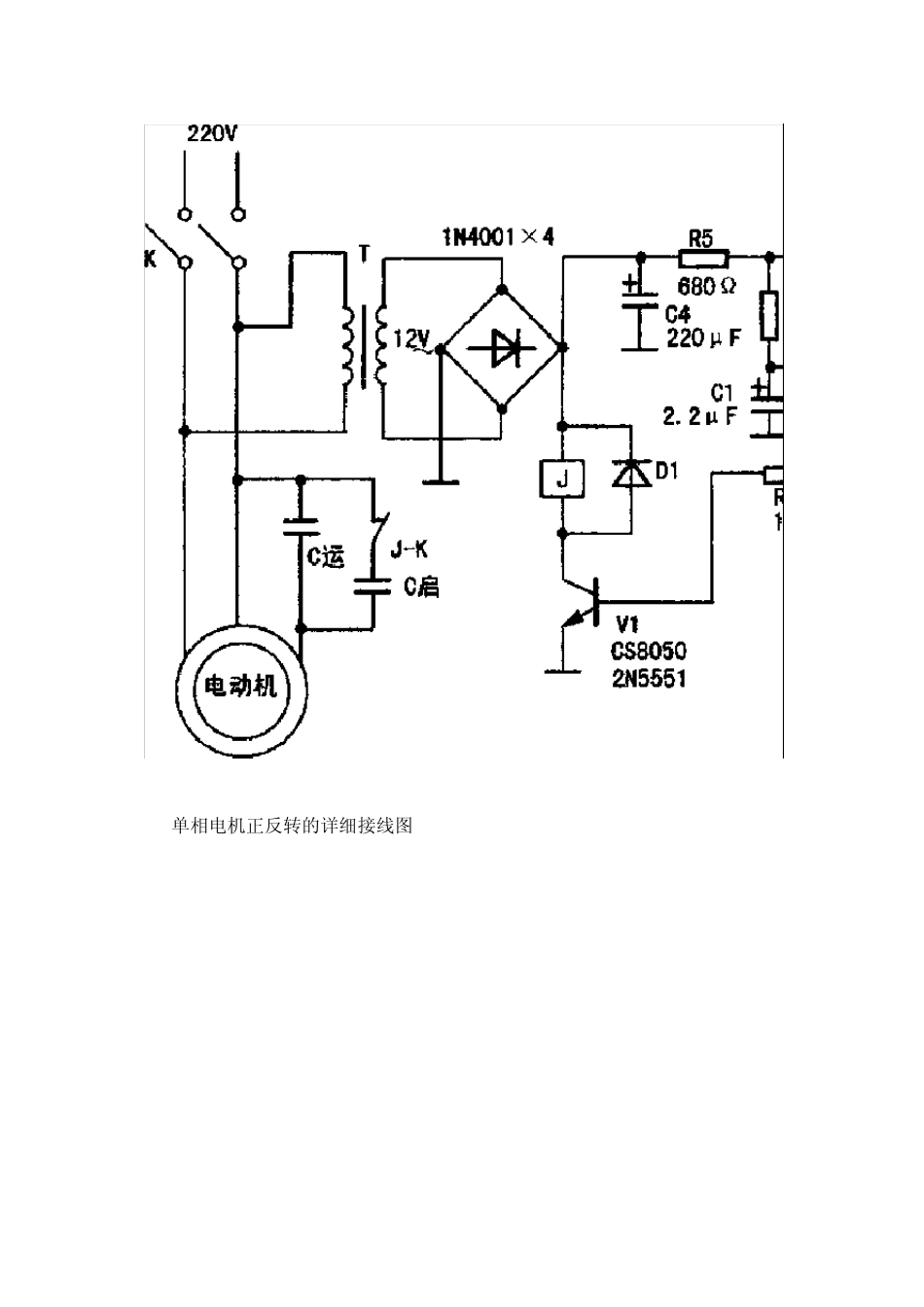

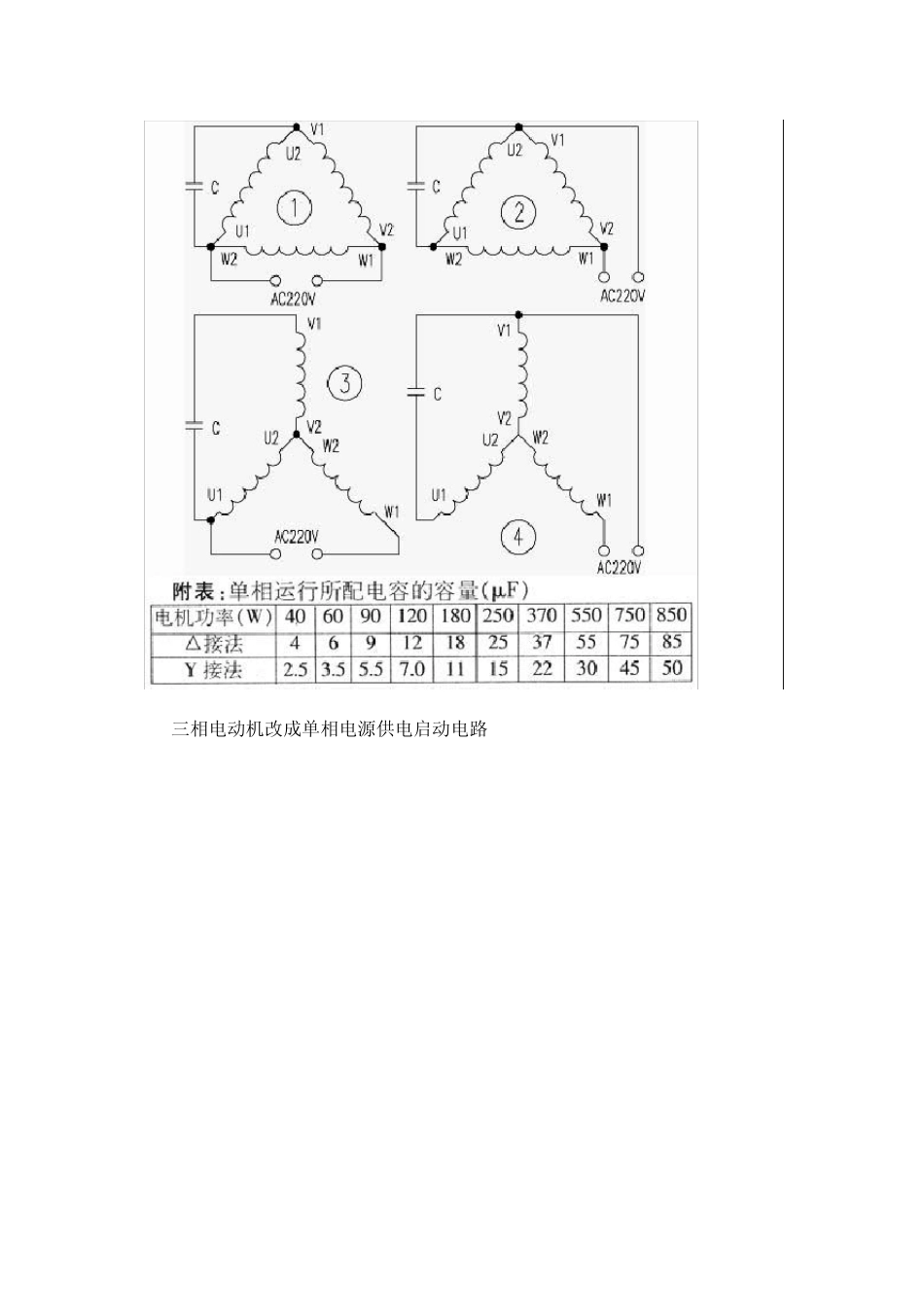

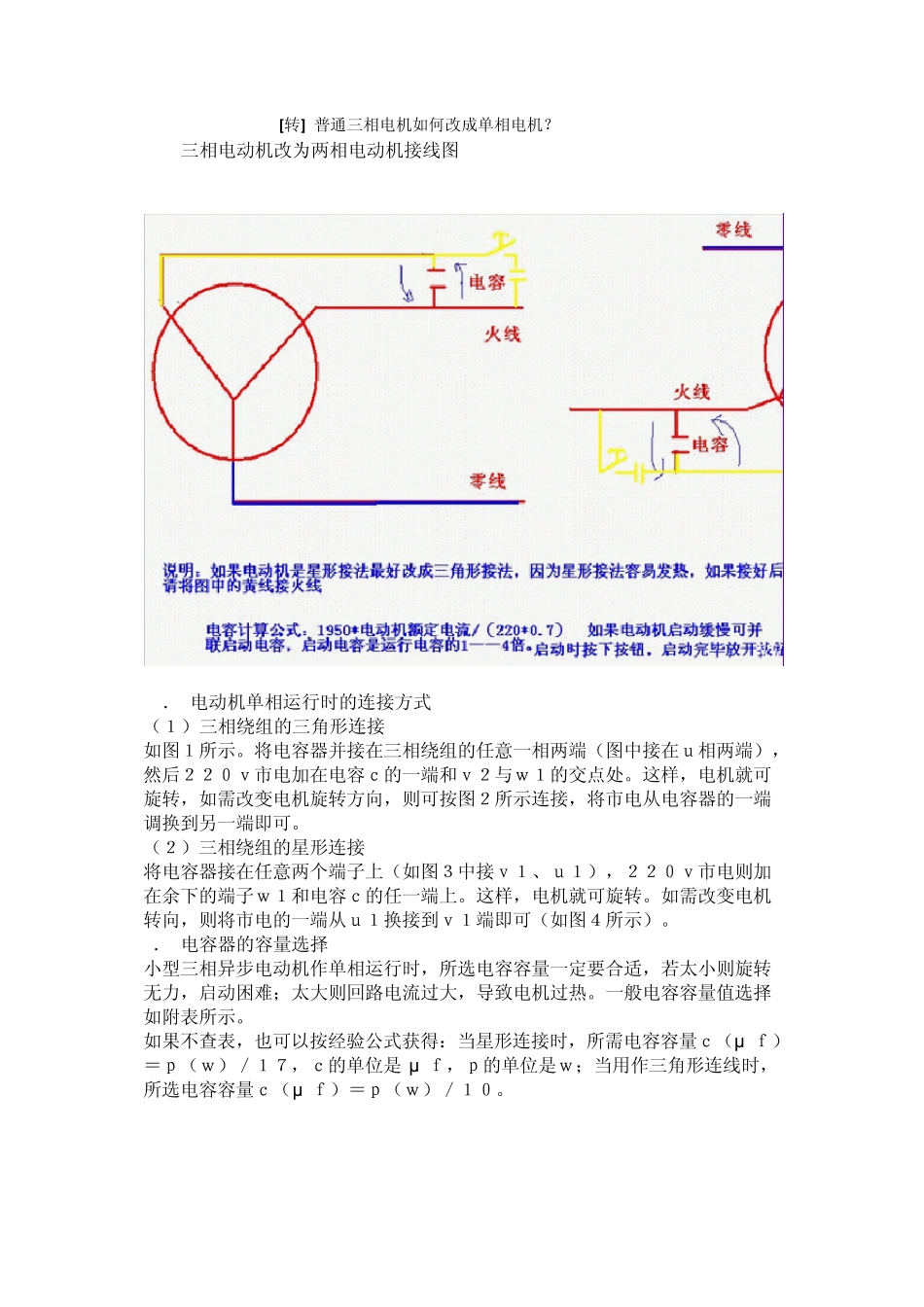

[转] 普通三相电机如何改成单相电机？ 1 . 三相电动机改为两相电动机接线图 2 ． 电动机单相运行时的连接方式 （１）三相绕组的三角形连接 如图１所示。将电容器并接在三相绕组的任意一相两端（图中接在ｕ相两端），然后２２０ｖ市电加在电容ｃ的一端和ｖ２与ｗ１的交点处。这样，电机就可旋转，如需改变电机旋转方向，则可按图２所示连接，将市电从电容器的一端调换到另一端即可。 （２）三相绕组的星形连接 将电容器接在任意两个端子上（如图３中接ｖ１、ｕ１），２２０ｖ市电则加在余下的端子ｗ１和电容ｃ的任一端上。这样，电机就可旋转。如需改变电机转向，则将市电的一端从ｕ１换接到ｖ１端即可（如图４所示）。 3． 电容器的容量选择 小型三相异步电动机作单相运行时，所选电容容量一定要合适，若太小则旋转无力，启动困难；太大则回路电流过大，导致电机过热。一般电容容量值选择如附表所示。 如果不查表，也可以按经验公式获得：当星形连接时，所需电容容量ｃ（μ ｆ）＝ｐ（ｗ）／１７，ｃ的单位是 μ ｆ，ｐ的单位是ｗ；当用作三角形连线时，所选电容容量ｃ（μ ｆ）＝ｐ（ｗ）／１０。 4. 三相电动机改成单相电源供电启动电路 5. 单相电机正反转的详细接线图 其实是这样，主线圈的1（2）接副线圈的2(1),这样就正传，反过来 主线圈的1（2）接副线圈的1（2），这样就反转， 以上两个图，一般的常规单相电机都可以用，不论他的主线圈与副线圈的参数一样不一样， 另外还有一种单相电机，工作中需要他正反转，但是采用上面的办法，比较麻烦，实现自动控制，器件需要也多，所以就出现了，不分主副线圈的单相电机，就是主副线圈的参数一样，这种不分主副线圈的单相电机，除了用上面的这个办法外还可以这样 三相电机改为单相电机，介绍几种简便易行的方法，可以不改动电机内部绕组而将三相电机改为单相运行。 小 功 率 三 相 电 机 可 改 为 单 相 电 机 ， 但 功 率 要 变 小 一 点 ， A相 作 相 线 ， C 相 作 零 线 ，B相 接 电 容 ， 电 容 回 出 接 A相 线 ， 假 若 倒 转 ， AB对 换 即 可 。 ABC是 任 意 设 的 电容 容 量 =瓦 *0.07=微 法 380V电 机 除 去 接 地 线 （ 一 般 是 最 粗 最 长 的 那 个 ） ， 还 有 3个 头 。 用 220V的 火线 地 线 接 任 意 两 个 头 。 然 后 用 电 容...
