普通圆柱蜗杆传动的效率

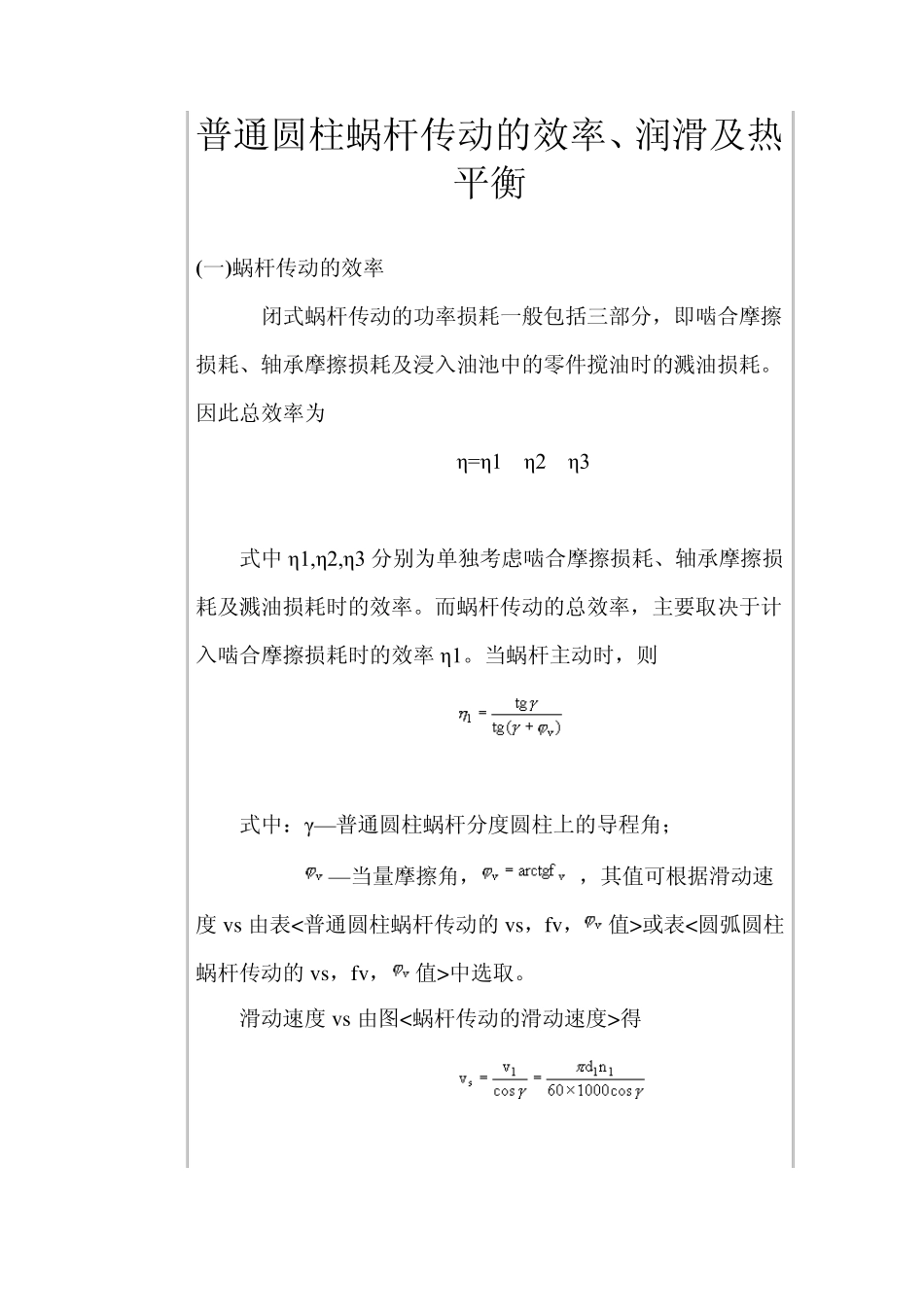

普通圆柱蜗杆传动的效率_第1页
1/11
普通圆柱蜗杆传动的效率_第2页
2/11
普通圆柱蜗杆传动的效率_第3页
3/11
普通圆柱蜗杆传动的效率、润滑及热平衡 (一)蜗杆传动的效率 闭式蜗杆传动的功率损耗一般包括三部分,即啮合摩擦损耗、轴承摩擦损耗及浸入油池中的零件搅油时的溅油损耗。因此总效率为 η=η1·η2·η3 式中 η1,η2,η3 分别为单独考虑啮合摩擦损耗、轴承摩擦损耗及溅油损耗时的效率。而蜗杆传动的总效率,主要取决于计入啮合摩擦损耗时的效率η1。当蜗杆主动时,则 式中:γ— 普通圆柱蜗杆分度圆柱上的导程角; — 当量摩擦角,,其值可根据滑动速度 vs 由表<普通圆柱蜗杆传动的vs,fv,值>或表<圆弧圆柱蜗杆传动的vs,fv,值>中选取。 滑动速度 vs 由图<蜗杆传动的滑动速度>得 式中:v1—蜗杆分度圆的圆周速度,m/s; d1—蜗杆分度圆直径,mm; n1—蜗杆的转速,r/min。 由于轴承摩擦及溅油这两项功率损耗不大,一般取 η2·η3=0.95~0.96,则总效率 η为 在设计之初,为了近似地求出蜗轮轴上的扭矩 T2,η值可如下估取: 蜗杆头数 z1 1 2 4 6 总效率 η 0.7 0.8 0.8 0.95 图< 蜗杆传动的滑动速度> 普通圆柱蜗杆传动的 vs,fv,值 蜗轮齿圈材料 锡青铜 无锡青铜 灰铸铁 蜗杆齿面硬度 ≥45HRC 其它 ≥45HRC ≥45HRC 其它 滑动速度m/s) fv fv 0.01 0.110 6°17' 0.120 6°51' 0.180 10°12' 0.180 10°12' 0.190 10°45' 0.05 0.090 5°09' 0.100 5°43' 0.140 7°58' 0.140 7°58' 0.160 9°05' 0.10 0.080 4°34' 0.090 5°09' 0.130 7°24' 0.130 7°24' 0.140 7°58' 0.25 0.065 3°43' 0.075 4°17' 0.100 5°43' 0.100 5°43' 0.120 6°51' 0.50 0.055 3°09' 0.065 3°43' 0.090 5°09' 0.090 5°09' 0.100 5°43' 1.0 0.045 2°35' 0.055 3°09' 0.070 4°00' 0.070 4°00' 0.090 5°09' 1.5 0.040 2°17' 0.050 2°52' 0.065 3°43' 0.065 3°43' 0.080 4°34' 2.0 0.035 2°00' 0.045 2°35' 0.055 3°09' 0.055 3°09' 0.070 4°00' 2.5 0.030 1°43' 0.040 2°17' 0.050 2°52' 3.0 0.028 1°36' 0.035 2°00' 0.045 2°35' 4 0.024 1°22' 0.031 1°47' 0.040 2°17' 5 0.022 1°16' 0.029 1°40' 0.035 2°00' 8 0.018 1°02' 0.026 1°29' 0.030 1°43' 10 0.016 0°55' 0.024 1°22' 15 0.014 0°48' 0.020 1°09' 24 0.013 0°4...
