普通快滤池和往复式折板絮凝池设计计算书VIP专享

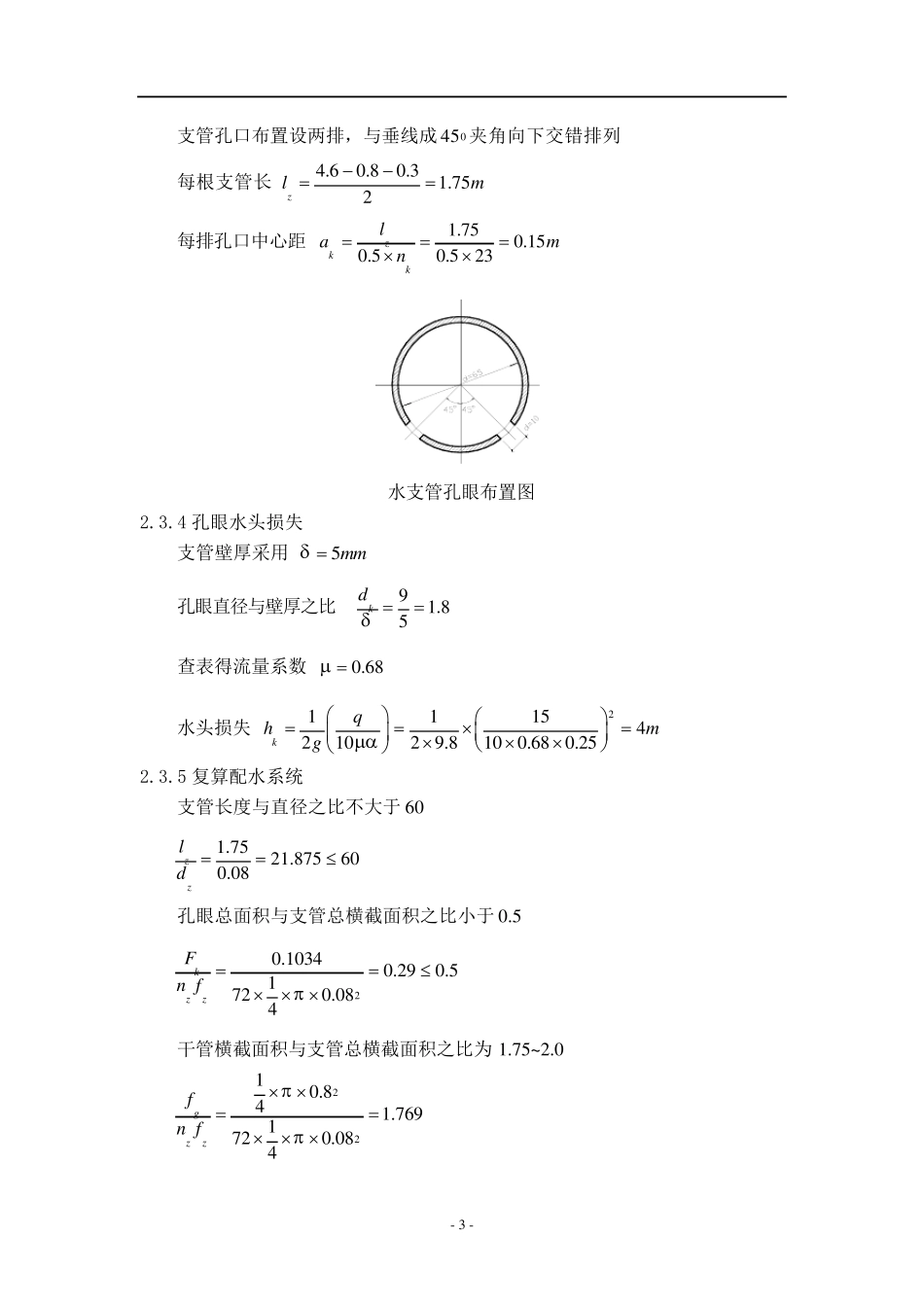

- 1 - 普通快滤池设计计算书 1. 设计数据 1.1 设计规模 近期 360000/md 1.2 滤速 8/vm h 1.3 冲洗强度 215/ s mqL 1.4 冲洗时间 6min 1.5 水厂自用水量 5% 2.设计计算 2.1 滤池面积及尺寸 设计水量 31.056000063000m /Qd 滤池工作时间 24h ，冲洗周期 12h 滤池实际工作时间 24240.123.812Th（式中只考虑反冲洗停用时间，不考虑排放初滤水） 滤池面积 263000330.88823.8QFmvT 采用滤池数 8N ，布置成对称双行排列 每个滤池面积 2330.8841.368FfmN 采用滤池尺寸 1:2BL左右 采用尺寸 9Lm，4.6Bm 校核强制滤速 8 89.14/181Nvvm hN强 2.2 滤池高度 支承层高度 10.45Hm 滤料层高度 20.7Hm 砂面上水深 32Hm - 2 - 超高（干弦）40.3Hm 滤池总高 12340.450.720.33.45HHHHHm 2.3 配水系统（每只滤池） 2.3.1 干管 干管流量 ·41.3615620.4/gqf gL s 采用管径 800gdmm（干管埋入池底，顶部设滤头或开孔布置） 干管始端流速 1.23/gvm s 2.3.2 支管 支管中心间距 0.25zam 每池支管数 922720.25zzLna根（每侧36 根） 每根支管长 4.60.80.31.752zlm 每根支管进口流量 620.48.62/72gzzqqL sn 采用管径 80zdmm 支管始端流速 1.72/zvm s 2.3.3 孔口布置 支管孔口总面积与滤池面积比（开孔比）0.25%  孔口总面积 20.25%41.360.1034kFfm 孔口流速 0.62046/0.1034kvm s 孔口直径 9kdmm 每个孔口面积 225263.66.36 104kkfdmmm 孔口总数 250.103416266.3610kkkFNmf个 每根支管孔口数 16262372kkzNnn个 - 3 - 支管孔口布置设两排，与垂线成045 夹角向下交错排列 每根支管长 4.60.80.31.752zlm 每排孔口中心距 1.750.150.50.523zkklamn 水支管孔眼布置图 2.3.4 孔眼水头损失 支管壁厚采用 5mm  孔眼直径与壁厚之比 91.85kd  查表得流量系数 0.68  水头损失 21115421029.8100.680.25kqhmg 2.3.5 复算配水系统 支管长度与直径之比不大于 60 1.7521.875600.08zzld 孔眼总面积与支管总横截面积之比小于 0.5 20.10340.290.51720.084kzzFn f...
