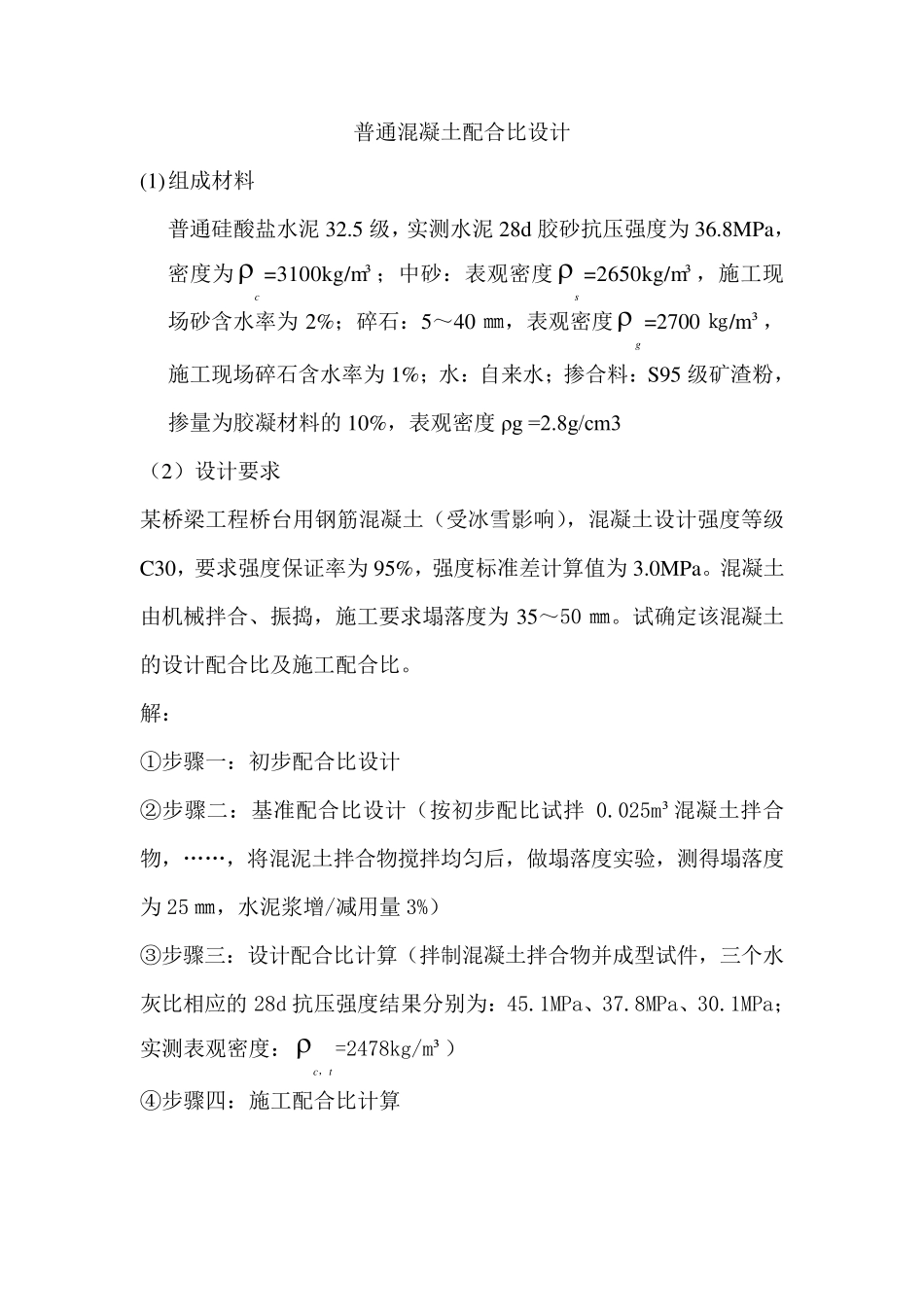

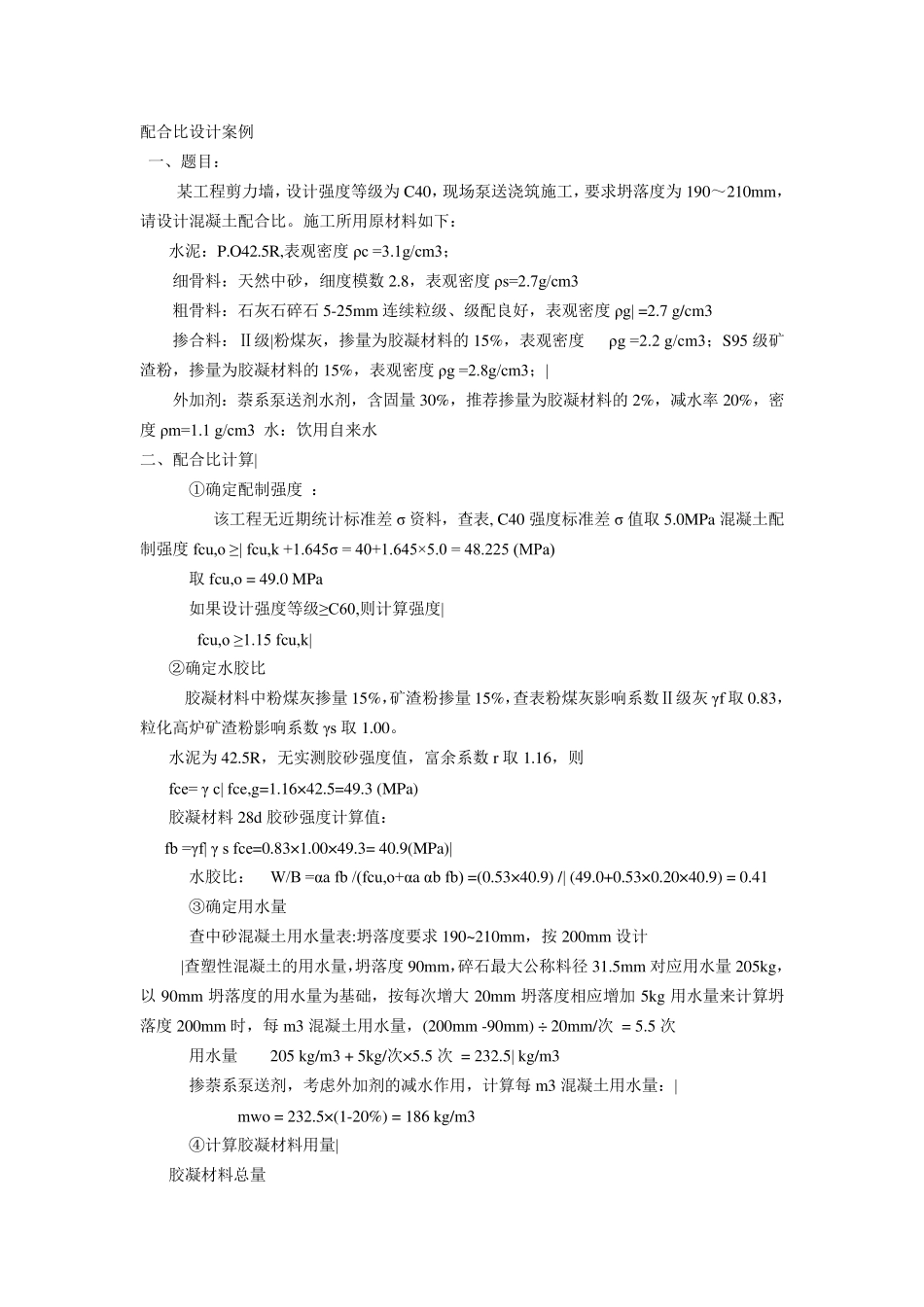

普通混凝土配合比设计 (1) 组成材料 普通硅酸盐水泥32.5 级,实测水泥28d 胶砂抗压强度为36.8MPa,密度为c=3100kg/m³;中砂:表观密度s=2650kg/m³,施工现场砂含水率为2%;碎石:5~40 ㎜,表观密度g=2700 ㎏/m ³,施工现场碎石含水率为1%;水:自来水;掺合料:S95 级矿渣粉,掺量为胶凝材料的10%,表观密度ρg =2.8g/cm3 (2)设计要求 某桥梁工程桥台用钢筋混凝土(受冰雪影响),混凝土设计强度等级C30,要求强度保证率为95%,强度标准差计算值为3.0MPa。混凝土由机械拌合、振捣,施工要求塌落度为35~50 ㎜。试确定该混凝土的设计配合比及施工配合比。 解: ①步骤一:初步配合比设计 ②步骤二:基准配合比设计(按初步配比试拌0.025m³混凝土拌合物,……,将混泥土拌合物搅拌均匀后,做塌落度实验,测得塌落度为25 ㎜,水泥浆增/减用量3%) ③步骤三:设计配合比计算(拌制混凝土拌合物并成型试件,三个水灰比相应的28d 抗压强度结果分别为:45.1MPa、37.8MPa、30.1MPa;实测表观密度:tc,=2478kg/m³) ④步骤四:施工配合比计算 配合比设计案例 一、题目: 某工程剪力墙,设计强度等级为C40,现场泵送浇筑施工,要求坍落度为190~210mm,请设计混凝土配合比。施工所用原材料如下: 水泥:P.O42.5R,表观密度ρc =3.1g/cm3; 细骨料:天然中砂,细度模数2.8,表观密度ρs=2.7g/cm3 粗骨料:石灰石碎石5-25mm 连续粒级、级配良好,表观密度ρg =2.7 g/cm3 掺合料:Ⅱ级粉煤灰,掺量为胶凝材料的 15%,表观密度 ρg =2.2 g/cm3;S95 级矿渣粉,掺量为胶凝材料的 15%,表观密度ρg =2.8g/cm3; 外加剂:萘系泵送剂水剂,含固量 30%,推荐掺量为胶凝材料的 2%,减水率 20%,密度ρm=1.1 g/cm3 水:饮用自来水 二、配合比计算 ①确定配制强度 : 该工程无近期统计标准差 σ 资料,查表, C40 强度标准差 σ 值取 5.0MPa 混凝土配制强度fcu,o ≥ fcu,k +1.645σ = 40+1.645×5.0 = 48.225 (MPa) 取 fcu,o = 49.0 MPa 如果设计强度等级≥C60,则计算强度 fcu,o ≥1.15 fcu,k ②确定水胶比 胶凝材料中粉煤灰掺量 15%,矿渣粉掺量 15%,查表粉煤灰影响系数Ⅱ级灰γf 取 0.83,粒化高炉矿渣粉影响系数γs 取 1.00。 水泥为42.5R,无实测胶砂强度值,富余系数r 取 1.16,则 fce= γ c fce,g=1.16×42.5=49.3 (MPa) 胶凝材料28d...
