普通车床主轴变速箱设计

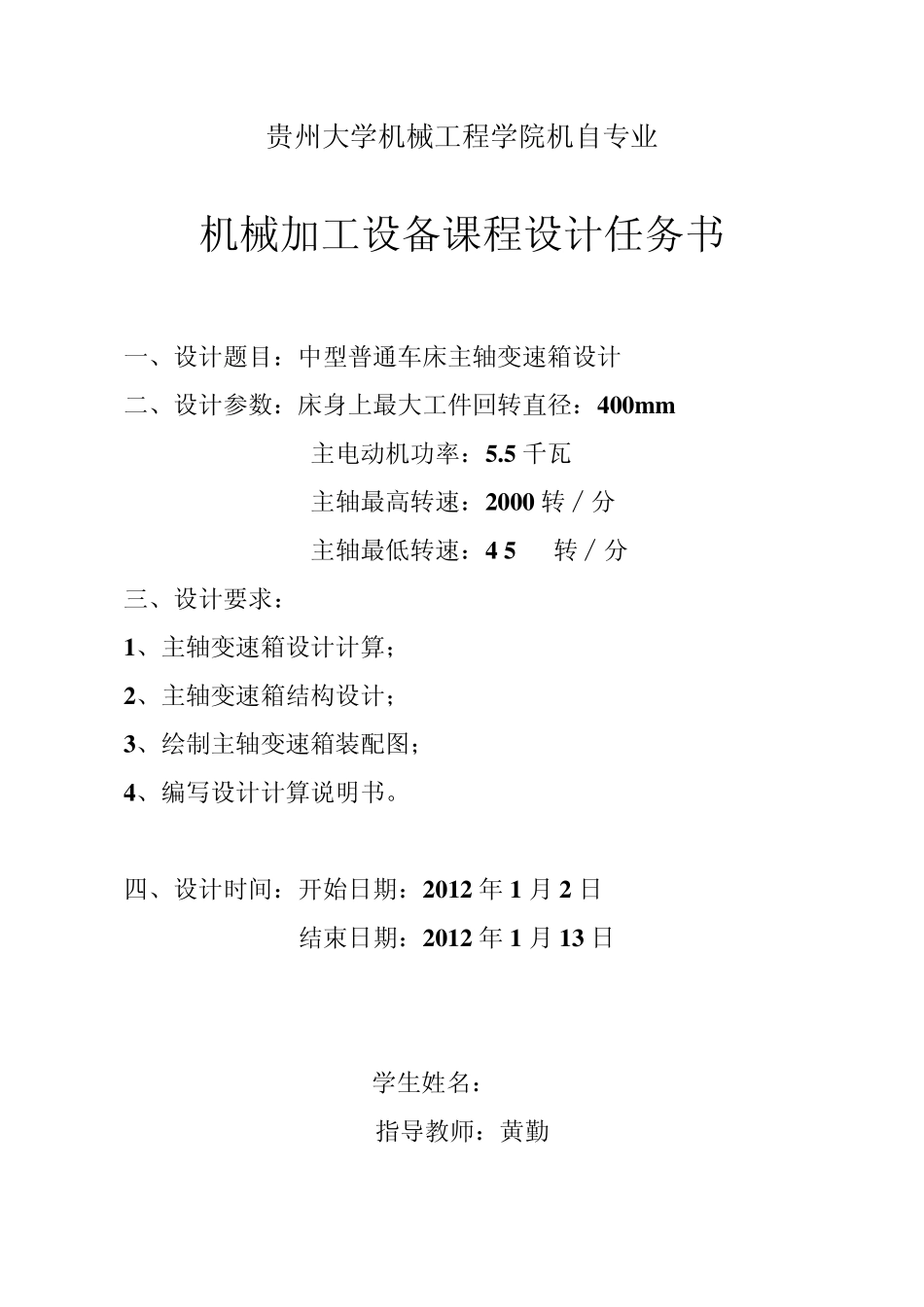

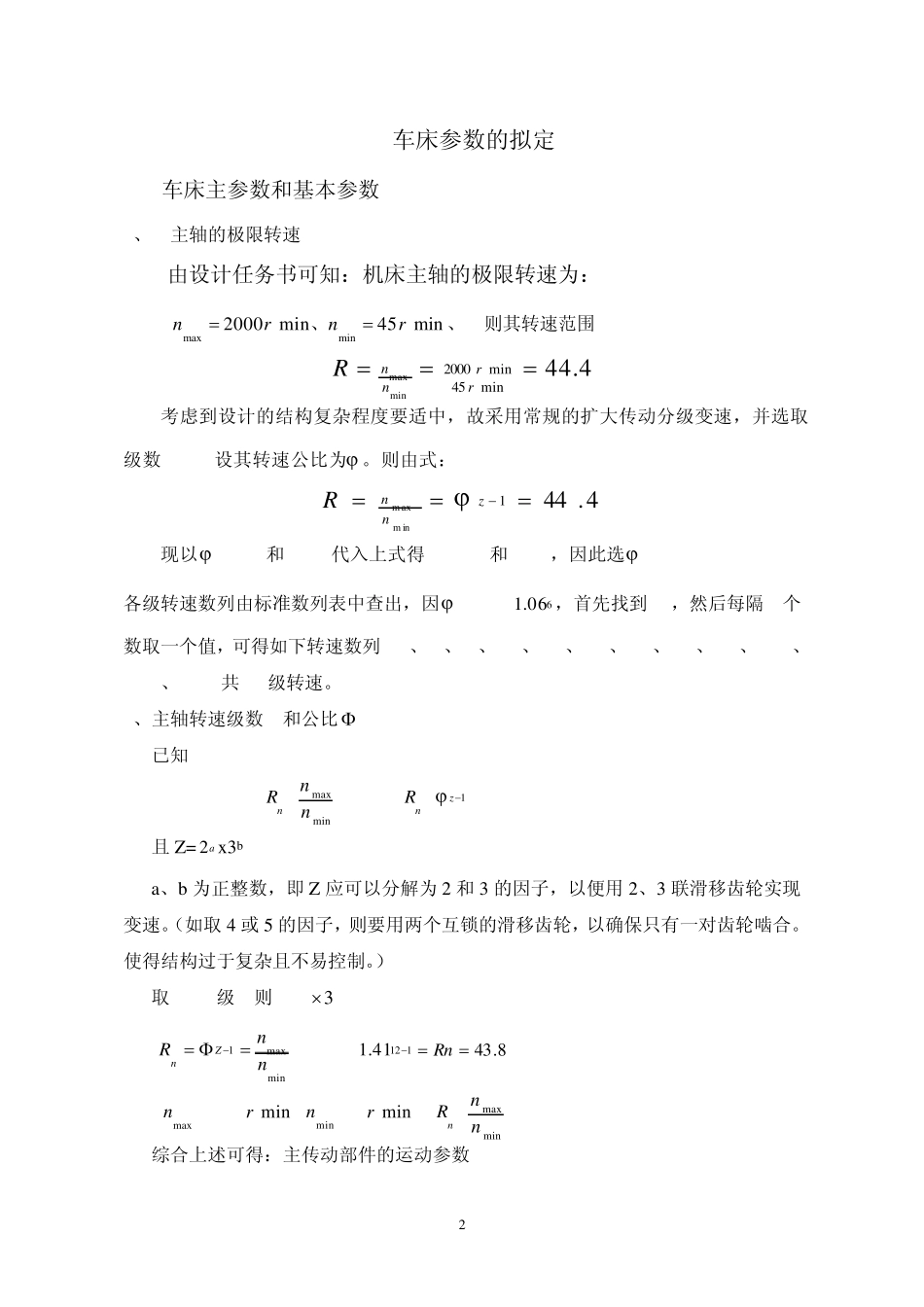

贵州大学机械工程学院机自专业 机械加工设备课程设计任务书 一、设计题目：中型普通车床主轴变速箱设计 二、设计参数：床身上最大工件回转直径：400m m 主电动机功率：5.5 千瓦 主轴最高转速：2000 转∕分 主轴最低转速：4 5 转∕分 三、设计要求： 1、主轴变速箱设计计算； 2、主轴变速箱结构设计； 3、绘制主轴变速箱装配图； 4、编写设计计算说明书。 四、设计时间：开始日期：2012 年 1 月 2 日 结束日期：2012 年 1 月 13 日 学生姓名： 指导教师：黄勤 1 Yi 目录 1.车床参数的拟定- ------------------------------------------------------2 1.1车床主参数和基本参数------------------------------------------------2 2.运动设计- ------------------------------------------------------------4 2.1传动结构式、结构网的选择确定-----------------------------------------4 2.1.1传动组及各传动组中传动副的数目------------------------------------4 2.1.2传动系统扩大顺序的安排 -------------------------------------------4 2.1.3绘制结构网--------------------------------------------------------4 2.1.4传动组的变速范围的极限值------------------------------------------5 2.1.5最大扩大组的选择--------------------------------------------------5 2.2转速图的拟定--------------------------------------------------------6 2.2.1主电机的选定------------------------------------------------------6 2.3齿轮齿数的确定及传动系统图的绘制------------------------------------7 2.3.1齿轮齿数的确定的要求----------------------------------------------7 2.3.2变速传动组中齿轮齿数的确定----------------------------------------8 3.结构草图设计-- --------------------------------------------11 3.1确定计算转速-------------------------------------------------------11 3.1.1主轴的计算转速---------------------------------------------------11 3.1.2中间传动件的计算转速---------------------------------------------11 3.1.3齿轮的计算转速---------------------------------------------------12 3.2传动轴的估算和验算-------------------------------------------------12 3.2.1传动轴直径的估算----------------------------...
