普通车床操作2

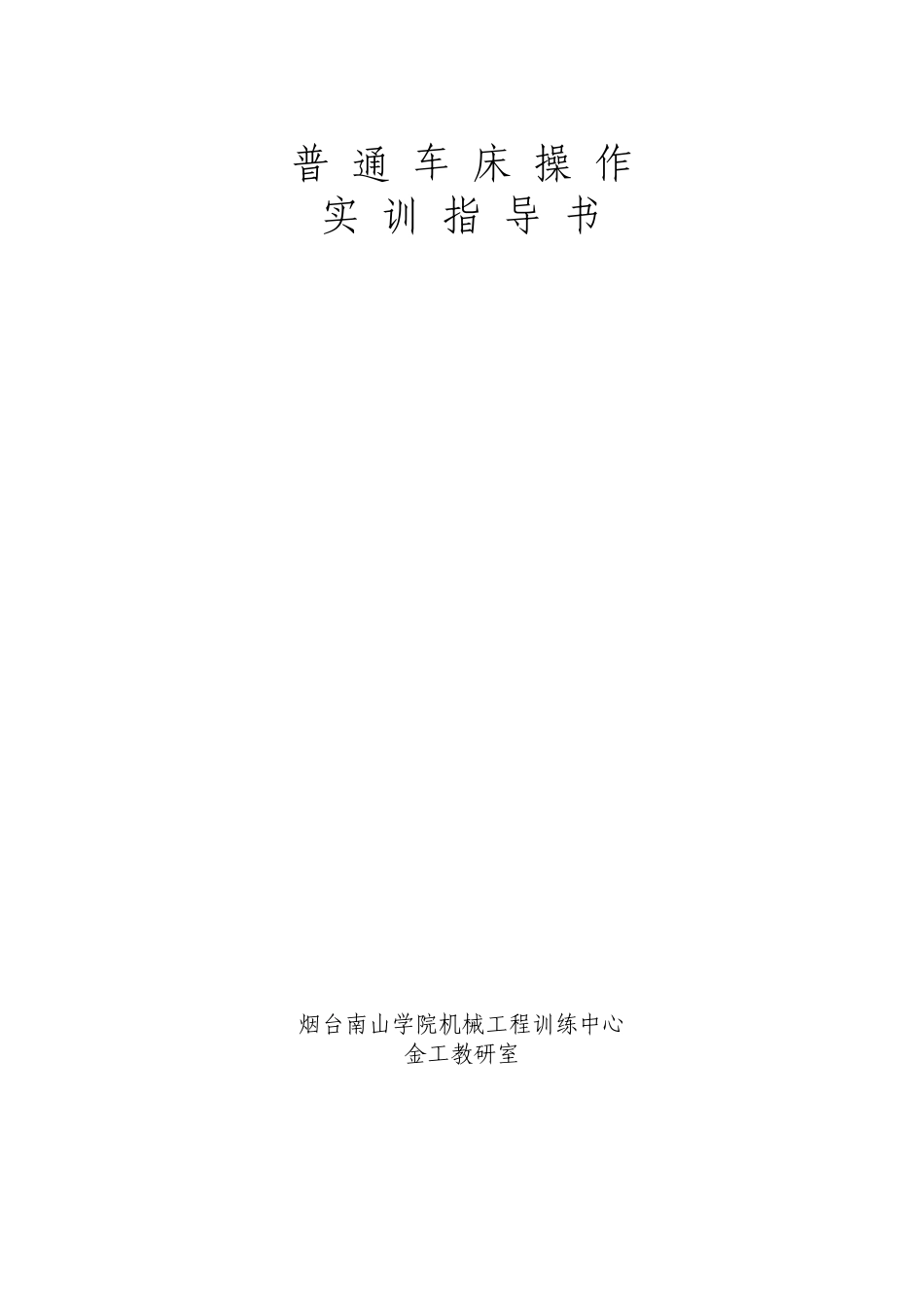

普通车床操作2_第1页
1/28

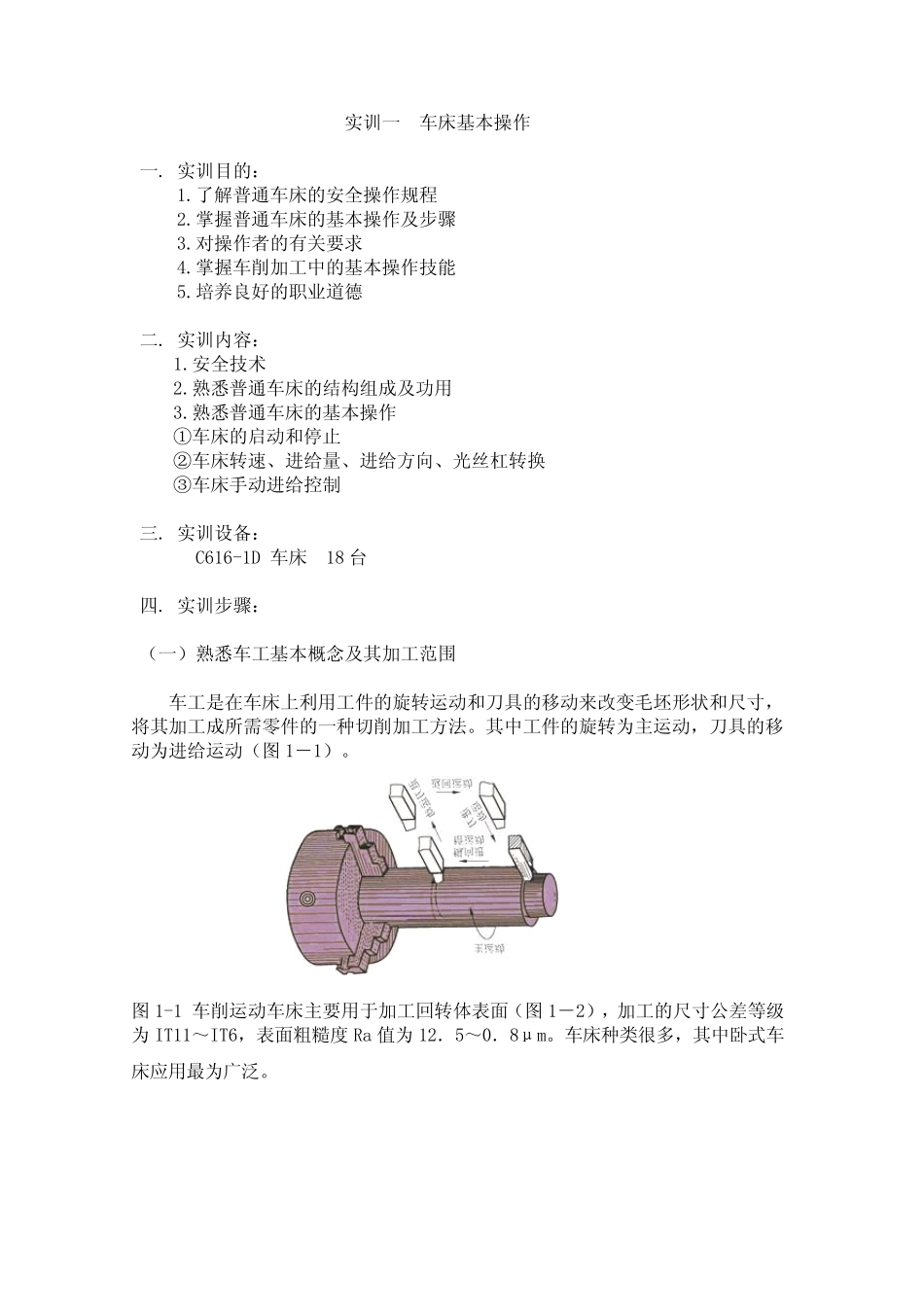

普通车床操作2_第2页
2/28

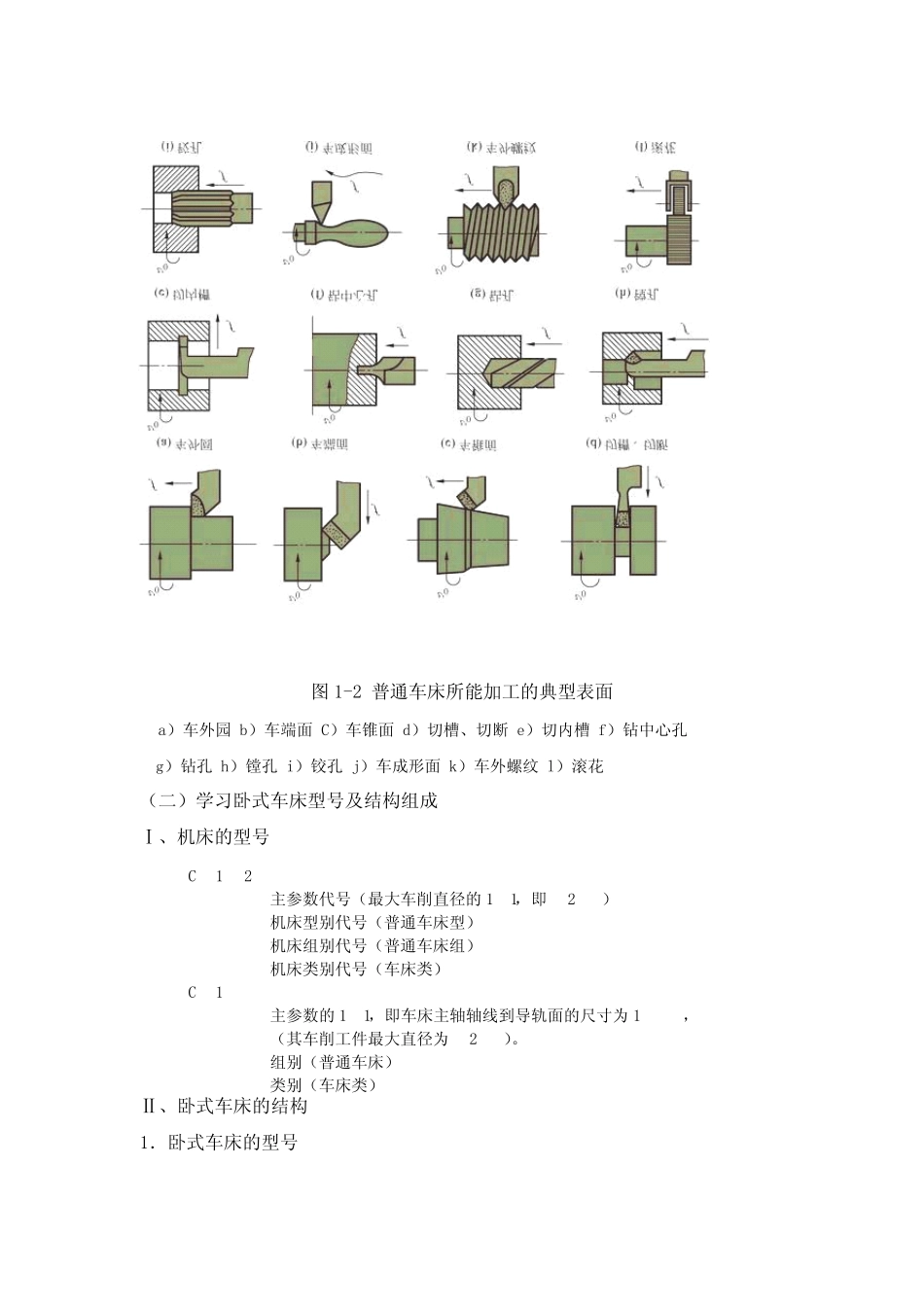

普通车床操作2_第3页
3/28
普通车床操 作实 训 指 导 书烟台南山学院机械工程训练中心金工教研室实 训 一车 床 基 本 操 作一 . 实 训 目 的 :1.了 解 普 通 车 床 的 安 全 操 作 规 程2.掌 握 普 通 车 床 的 基 本 操 作 及 步 骤3.对 操 作 者 的 有 关 要 求4.掌 握 车 削 加 工 中 的 基 本 操 作 技 能5.培 养 良 好 的 职 业 道 德二 . 实 训 内 容 :1.安 全 技 术2.熟 悉 普 通 车 床 的 结 构 组 成 及 功 用3.熟 悉 普 通 车 床 的 基 本 操 作① 车 床 的 启 动 和 停 止② 车 床 转 速 、 进 给 量 、 进 给 方 向 、 光 丝 杠 转 换③ 车 床 手 动 进 给 控 制三 . 实 训 设 备 :C616-1D 车 床18 台四 . 实 训 步 骤 :( 一 ) 熟 悉 车 工 基 本 概 念 及 其 加 工 范 围车 工 是 在 车 床 上 利 用 工 件 的 旋 转 运 动 和 刀 具 的 移 动 来 改 变 毛 坯 形 状 和 尺 寸 ,将 其 加 工 成 所 需 零 件 的 一 种 切 削 加 工 方 法 。 其 中 工 件 的 旋 转 为 主 运 动 , 刀 具 的 移动 为 进 给 运 动 ( 图 1- 1) 。图 1-1 车 削 运 动 车 床 主 要 用 于 加 工 回 转 体 表 面( 图 1- 2) , 加 工 的 尺 寸 公差等级为 IT11~IT6, 表 面粗糙度Ra 值为 12.5~0.8μm。 车 床 种 类很多, 其 中 卧式车床 应用 最为 广泛。图1-2 普通车床所能加工的典型表面a)车外园b)车端面C)车锥面d)切槽、切断e)切内槽f)钻中心孔g)钻孔h)镗孔i)铰孔j)车成形面k)车外螺纹l)滚花(二)学习卧式车床型号及结构组成Ⅰ、机床的型号C 61 32主参数代号(最大车削直径的1/10,即 320mm)机床型别代号(普通车床型)机床组别代号(普通车床组)机床类别代号(车床类)C 616主参数的1/10,即车床主轴轴线到导轨面的尺寸为 160mm,(其车削工件最大直径为 320mm)。组别(普通车床)类别(车床类)Ⅱ、卧式车床的结构1.卧式车床的型号卧式车床用C61×××来表示,其中 C 为机床分类号,表示车床类机床;61 为组系代号,表示卧式。其它表示车床的有关参数和改进号。2.卧式车床各部分的名称和用途C6132 普通车床的外形如图 1-3 ...
