晶体三极管的结构和类型VIP专享

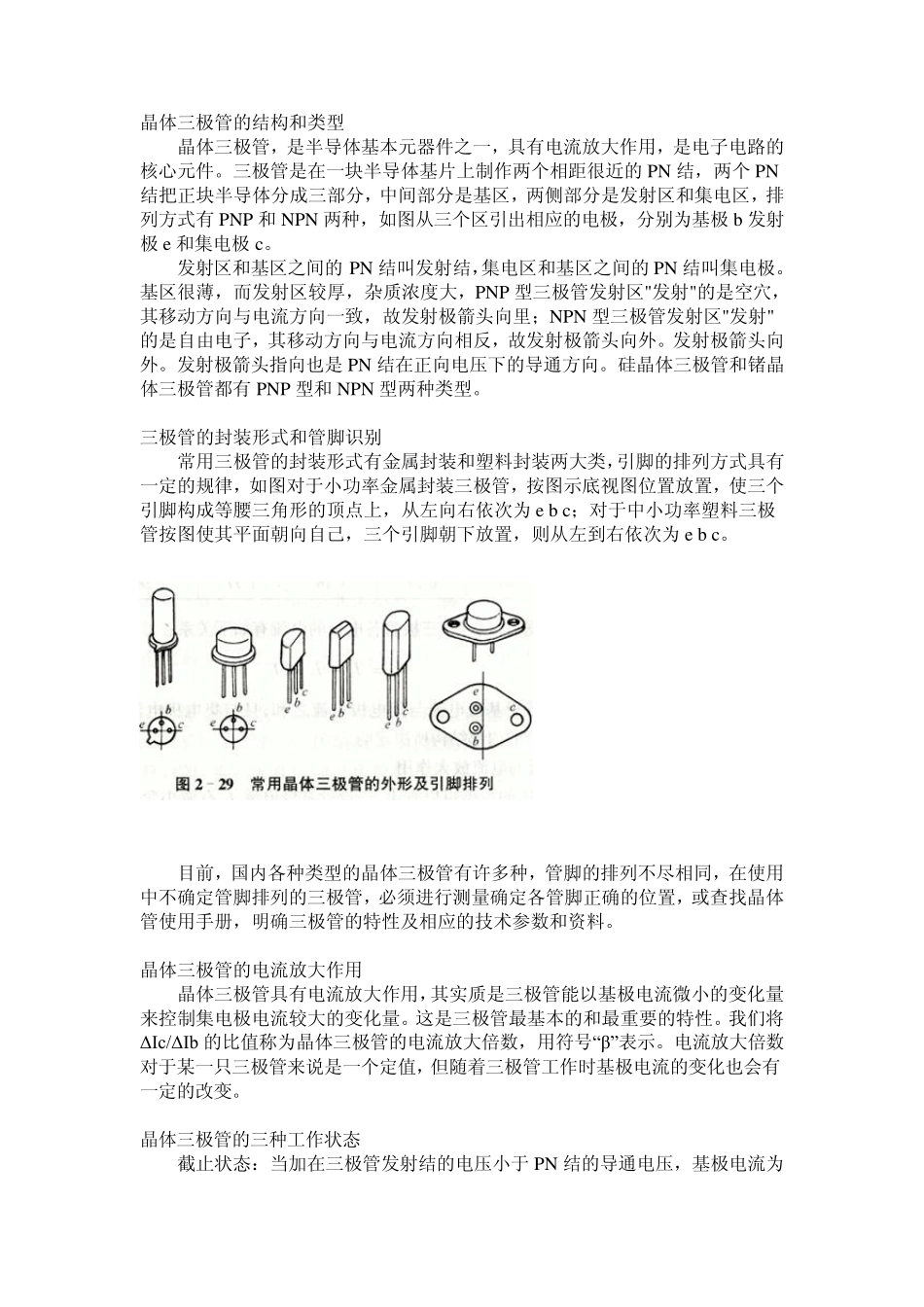

晶体三极管的结构和类型 晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN 结，两个 PN结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP 和NPN 两种，如图从三个区引出相应的电极，分别为基极b 发射极e 和集电极c。 发射区和基区之间的PN 结叫发射结，集电区和基区之间的PN 结叫集电极。基区很薄，而发射区较厚，杂质浓度大，PNP 型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里；NPN 型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN 结在正向电压下的导通方向。硅晶体三极管和锗晶体三极管都有PNP 型和NPN 型两种类型。 三极管的封装形式和管脚识别 常用三极管的封装形式有金属封装和塑料封装两大类，引脚的排列方式具有一定的规律，如图对于小功率金属封装三极管，按图示底视图位置放置，使三个引脚构成等腰三角形的顶点上，从左向右依次为 e b c；对于中小功率塑料三极管按图使其平面朝向自己，三个引脚朝下放置，则从左到右依次为 e b c。 目前，国内各种类型的晶体三极管有许多种，管脚的排列不尽相同，在使用中不确定管脚排列的三极管，必须进行测量确定各管脚正确的位置，或查找晶体管使用手册，明确三极管的特性及相应的技术参数和资料。 晶体三极管的电流放大作用 晶体三极管具有电流放大作用，其实质是三极管能以基极电流微小的变化量来控制集电极电流较大的变化量。这是三极管最基本的和最重要的特性。我们将ΔIc/ΔIb 的比值称为晶体三极管的电流放大倍数，用符号“β”表示。电流放大倍数对于某一只三极管来说是一个定值，但随着三极管工作时基极电流的变化也会有一定的改变。 晶体三极管的三种工作状态 截止状态：当加在三极管发射结的电压小于 PN 结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。 放大状态：当加在三极管发射结的电压大于PN 结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数 β＝ΔIc/ΔIb，这时三极管处放大状态。 饱和导...
