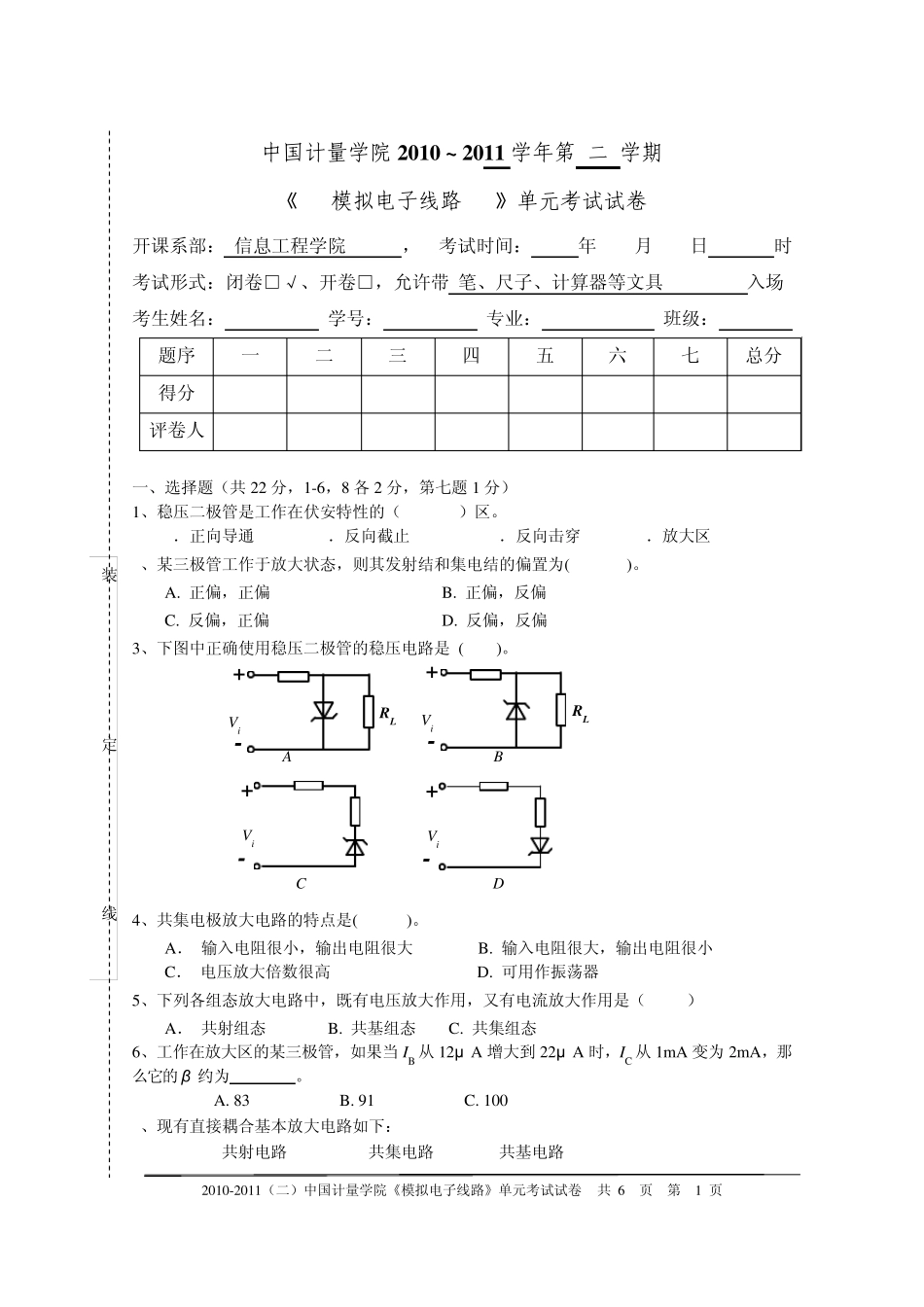

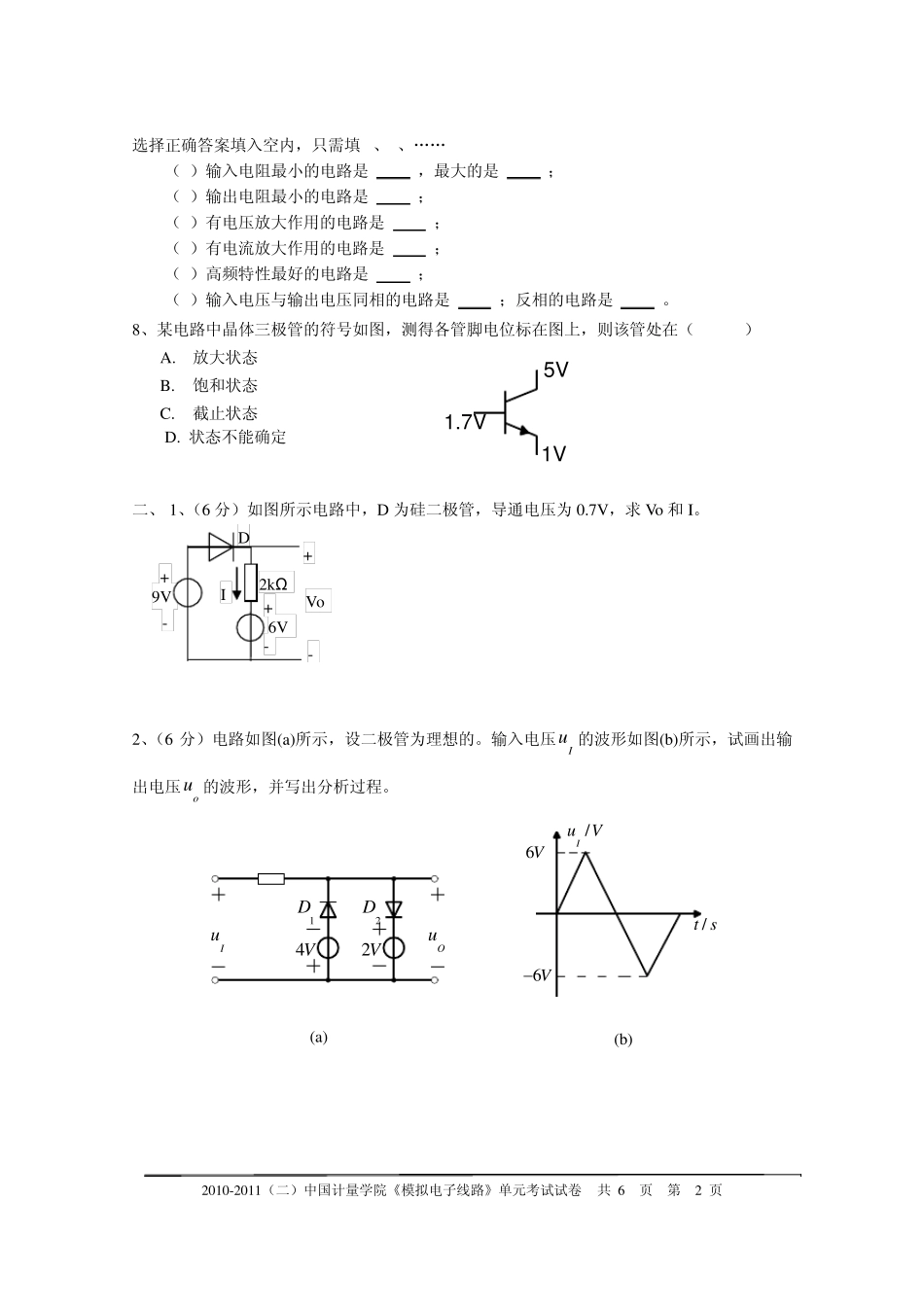

2010-2011（二）中国计量学院《模拟电子线路》单元考试试卷 共 6 页 第 1 页 中国计量学院2010 ~ 2011 学年第 二 学期 《 模拟电子线路 》单元考试试卷 开课系部： 信息工程学院 _ ， 考试时间： 年____月____日 时 考试形式：闭卷□√、开卷□，允许带 笔、尺子、计算器等文具 入场 考生姓名： 学号： 专业： 班级： 题序 一 二 三 四 五 六 七 总分 得分 评卷人 一、选择题（共22 分，1-6，8 各 2 分，第七题 1 分） 1、稳压二极管是工作在伏安特性的（ ）区。 A．正向导通 B．反向截止 C．反向击穿 D．放大区 2、某三极管工作于放大状态，则其发射结和集电结的偏置为( )。 A. 正偏，正偏 B. 正偏，反偏 C. 反偏，正偏 D. 反偏，反偏 3、下图中正确使用稳压二极管的稳压电路是 ( )。 4、共集电极放大电路的特点是( )。 A． 输入电阻很小，输出电阻很大 B. 输入电阻很大，输出电阻很小 C． 电压放大倍数很高 D. 可用作振荡器 5、下列各组态放大电路中，既有电压放大作用，又有电流放大作用是（ ） A． 共射组态 B. 共基组态 C. 共集组态 6、工作在放大区的某三极管，如果当 IB 从 12μ A 增大到 22μ A 时，IC 从 1mA 变为 2mA，那么它的 β 约为 。 A. 83 B. 91 C. 100 7、现有直接耦合基本放大电路如下： A.共射电路 B.共集电路 C.共基电路 -Vi+RL-Vi+RL-Vi+-Vi+ABCD装 定 线 2010-2011（二）中国计量学院《模拟电子线路》单元考试试卷 共 6 页 第 2 页 选择正确答案填入空内，只需填A、B、…… （1）输入电阻最小的电路是 ，最大的是 ； （2）输出电阻最小的电路是 ； （3）有电压放大作用的电路是 ； （4）有电流放大作用的电路是 ； （5）高频特性最好的电路是 ； （6）输入电压与输出电压同相的电路是 ；反相的电路是 。 8、某电路中晶体三极管的符号如图，测得各管脚电位标在图上，则该管处在（ ） A. 放大状态 B. 饱和状态 C. 截止状态 D. 状态不能确定 二、 1、（6 分）如图所示电路中，D 为硅二极管，导通电压为 0.7V，求 Vo 和 I。 2、（6 分）电路如图(a)所示，设二极管为理想的。输入电压Iu的波形如图(b)所示，试画出输出电压ou的波形，并写出分析过程。 1D2D4V2VOuIu /IuV/t s6V6V 9V I 6V - + - + 2kΩ Vo - + D 5V1.7V1V(a) (b) 2010-2011（...
