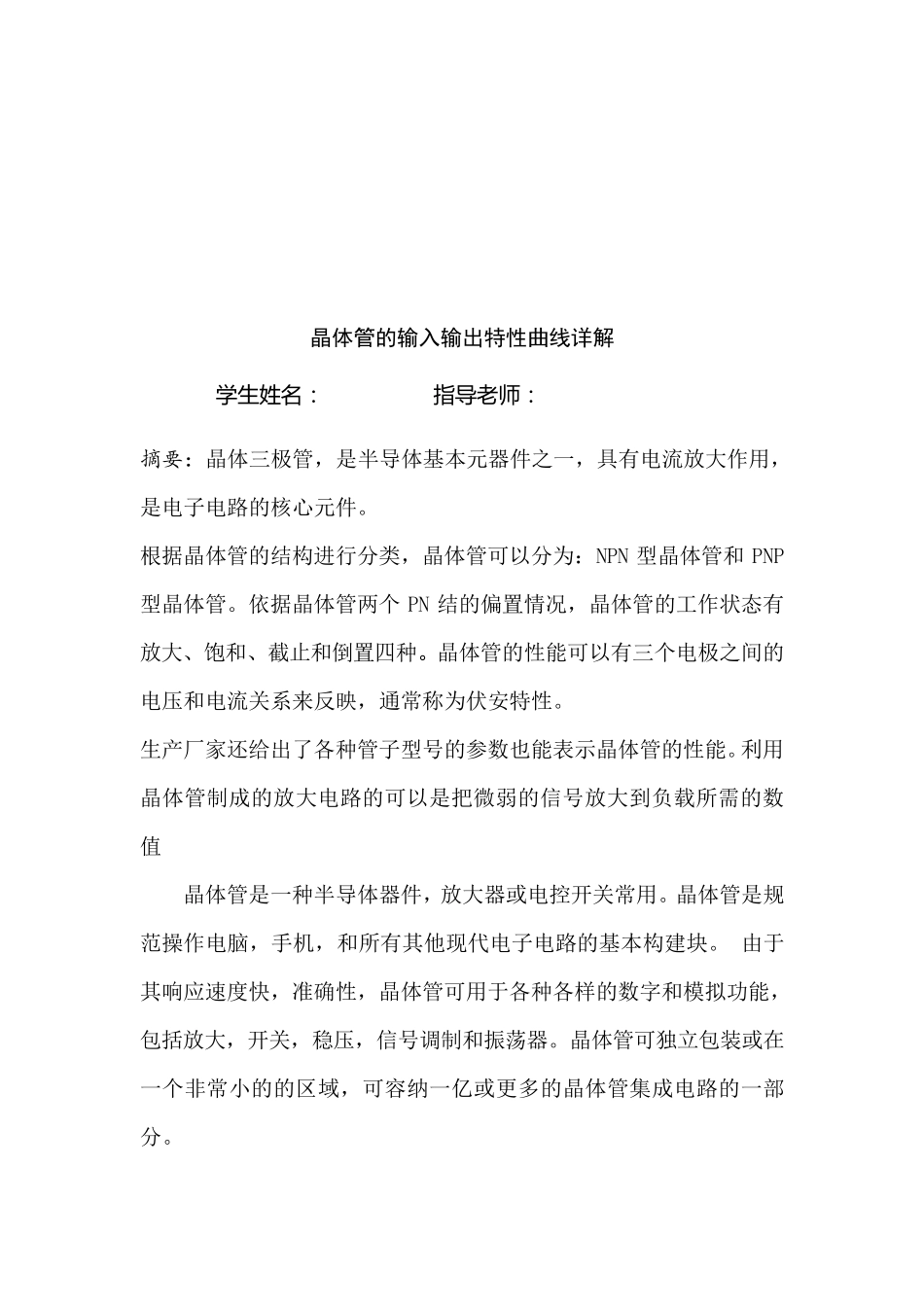

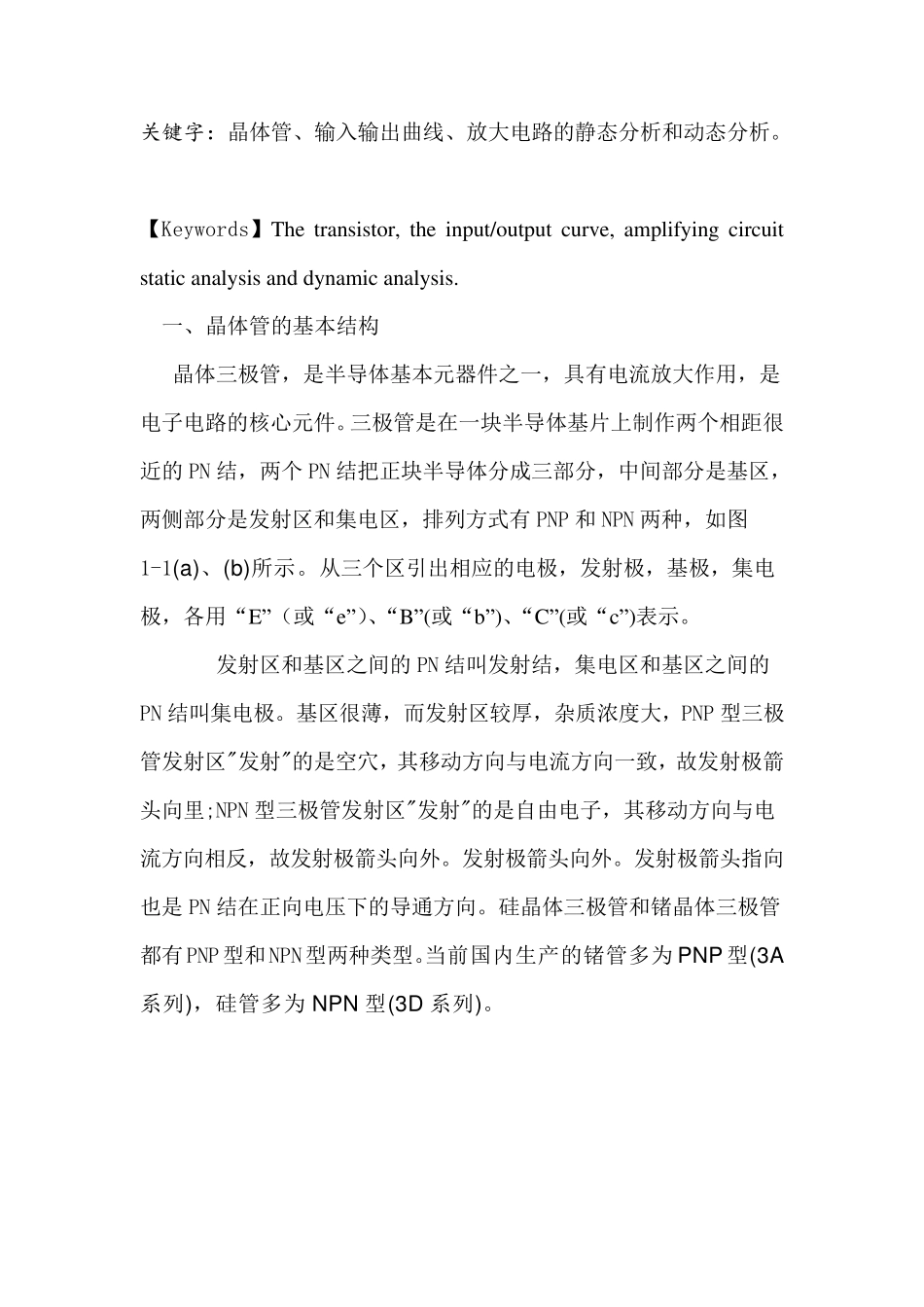

晶体管的输入 输出特性曲线详解 届 别 系 别 专 业 班 级 姓 名 指导老师 二零一二年十月 晶体管的输入输出特性曲线详解 学 生 姓 名： 指导老师： 摘要：晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。 根据晶体管的结构进行分类，晶体管可以分为：NPN 型晶体管和PNP型晶体管。依据晶体管两个PN 结的偏置情况，晶体管的工作状态有放大、饱和、截止和倒置四种。晶体管的性能可以有三个电极之间的电压和电流关系来反映，通常称为伏安特性。 生产厂家还给出了各种管子型号的参数也能表示晶体管的性能。利用晶体管制成的放大电路的可以是把微弱的信号放大到负载所需的数值 晶体管是一种半导体器件，放大器或电控开关常用。晶体管是规范操作电脑，手机，和所有其他现代电子电路的基本构建块。 由于其响应速度快，准确性，晶体管可用于各种各样的数字和模拟功能，包括放大，开关，稳压，信号调制和振荡器。晶体管可独立包装或在一个非常小的的区域，可容纳一亿或更多的晶体管集成电路的一部分。 关键字：晶体管、输入输出曲线、放大电路的静态分析和动态分析。 【Keywords】The transistor, the inpu t/ou tpu t cu rv e, amplify ing circu it static analy sis and dy namic analy sis. 一、晶体管的基本结构 晶体三极管，是半导体基本元器件之一，具有电流放大作用，是电子电路的核心元件。三极管是在一块半导体基片上制作两个相距很近的PN 结，两个PN 结把正块半导体分成三部分，中间部分是基区，两侧部分是发射区和集电区，排列方式有PNP 和NPN 两种，如图1-1(a)、(b)所示。从三个区引出相应的电极，发射极，基极，集电极，各用“E”（或“e”）、“B”(或“b”)、“C”(或“c”)表示。 发射区和基区之间的PN 结叫发射结，集电区和基区之间的PN 结叫集电极。基区很薄，而发射区较厚，杂质浓度大，PNP 型三极管发射区"发射"的是空穴，其移动方向与电流方向一致，故发射极箭头向里;NPN 型三极管发射区"发射"的是自由电子，其移动方向与电流方向相反，故发射极箭头向外。发射极箭头向外。发射极箭头指向也是PN 结在正向电压下的导通方向。硅晶体三极管和锗晶体三极管都有PNP 型和NPN型两种类型。当前国内生产的锗管多为 PNP 型(3A系列)，硅管多为 NPN 型(3D 系列)。 图1 -1 晶体管的结构和图形符号 二、晶体管的工作原理 晶体管在电路中工...
