晶体管选用原则

晶体管选用原则_第1页
1/6

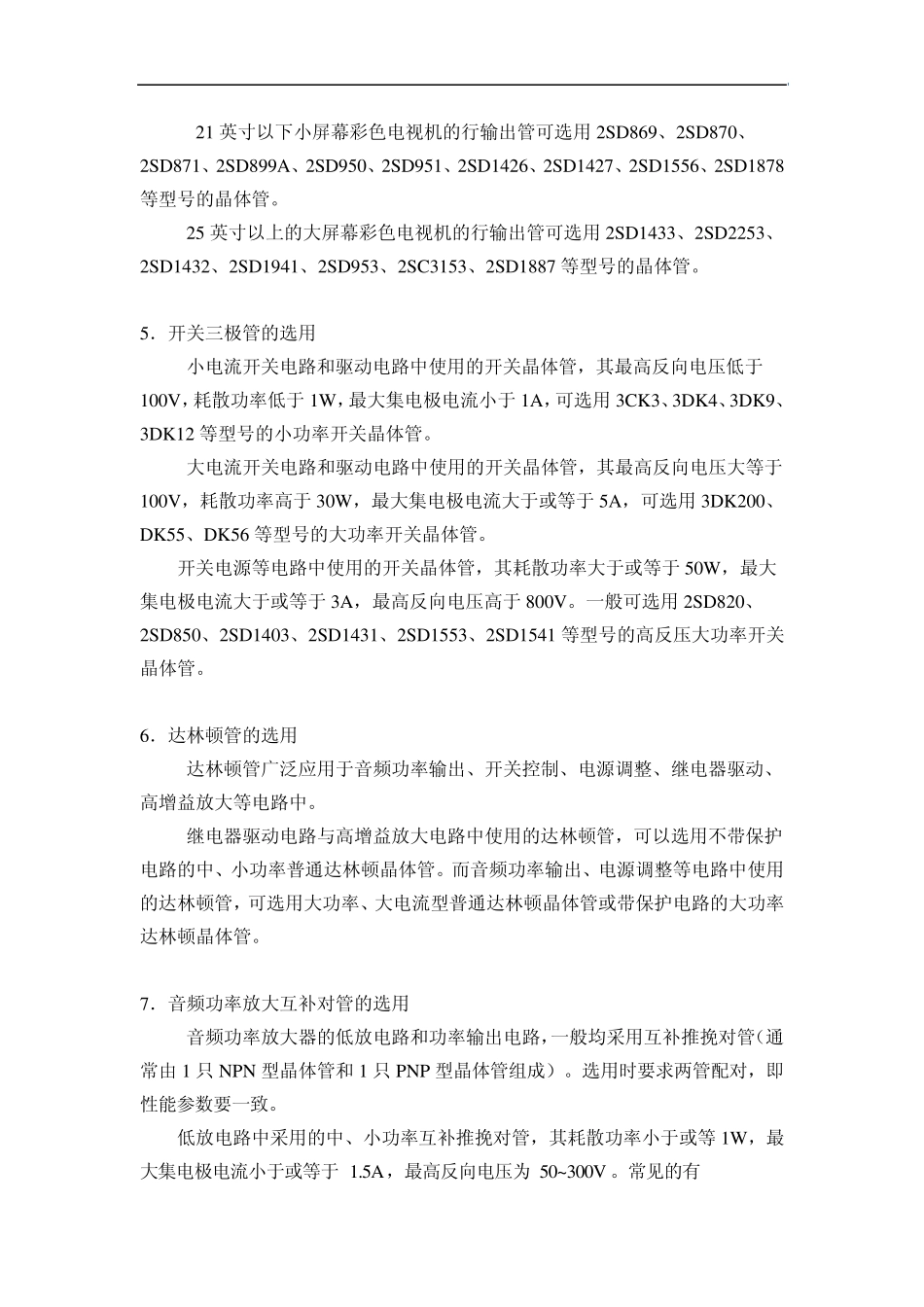

晶体管选用原则_第2页
2/6

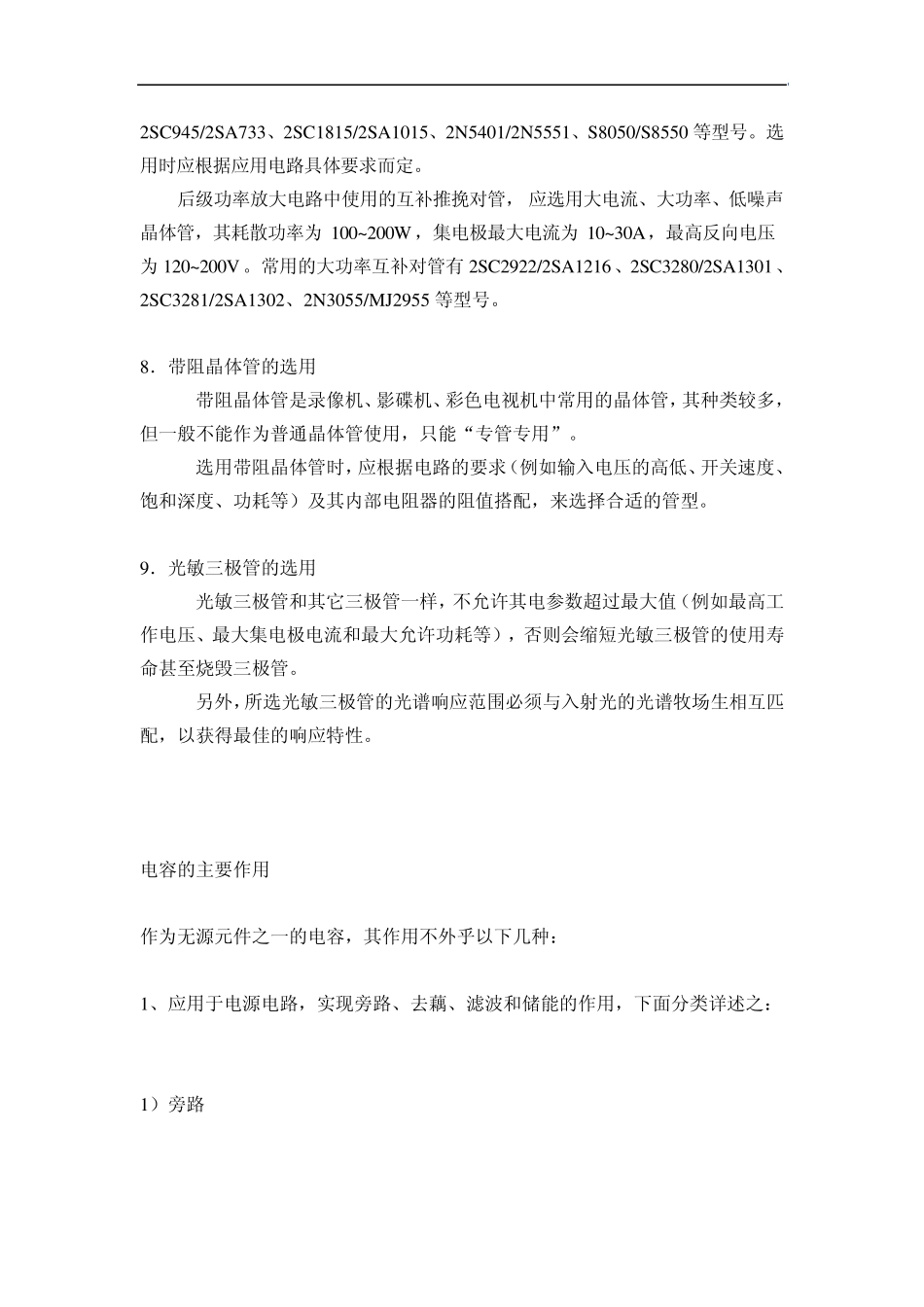

晶体管选用原则_第3页
3/6
 晶体管选用原则 1.一般高频晶体管的选用 一般小信号处理(例如图像中放、伴音中放、缓冲放大等)电路中使用的高频晶体管,可以选用特征频率范围在30~300MHZ的高频晶体管,例如3DG6、3DG8、3CG21、2SA1015、2SA673、2SA733、S9011、S9012、S9014、S9015、 2N5551、2N5401、BC337、BC338、BC548、BC558 等型号的小功率晶体管,可根据电路的要求选择晶体管的材料与极性,还要考虑被选晶体管的耗散功率、集电极最大电流、最大反向电压、电流放大系数等参数及外地人形尺寸等是否符合应用电路的要求。 2.末级视放输出管的选用 彩色电视机中使用的末级视放输出管,应选用特征频率高于 80MHZ 的高频晶体管。 21in(in=0.0254m)以下的中小屏幕彩色电视机中使用的末级视放输出管,其耗散功率应大于或等于 750mW,最大集电极电流应大于或等于 50mA,最高反向电压应大于 200V,一般可选用3DG182J、2SC2229、2SC3942 等型号的晶体管。 25 英寸以上的大屏幕彩色电视机中使用的末级视放输出管,其耗散功率应大于或等于 1.5W,最大集电极电流应大于或等于 50mA,最高反向电压应大于300V,一般可选用3DG182N、2SC2068、2SC2611、2SC2482 等型号的晶体管。 3.行推动管的选用 彩色电视机中使用的行推动管,应选用中、大功率的高频晶体管。其耗散功率应大于或等于 10W,最大集电极电流应大于 150mA,最高反向电压应大于或等于 250V。一般可选用3DK204、2SC1569、2SC2482、2SC2655、2SC2688等型号的三极管。 4.行输出管的选用 彩色电视机中使用的行输出管属于高反压大功率晶体管,其最高反向电压应大于或等于 1200V,耗散功率应大于或等于 50W,最大集电极电流应大于或等于 3.5A(大屏幕彩色电视机行输出管的耗散功率应大于或等于 60W,最大集电极电流应大于 5A)。 21 英寸以下小屏幕彩色电视机的行输出管可选用2SD869、2SD870、2SD871、2SD899A、2SD950、2SD951、2SD1426、2SD1427、2SD1556、2SD1878等型号的晶体管。 25 英寸以上的大屏幕彩色电视机的行输出管可选用2SD1433、2SD2253、2SD1432、2SD1941、2SD953、2SC3153、2SD1887 等型号的晶体管。 5.开关三极管的选用 小电流开关电路和驱动电路中使用的开关晶体管,其最高反向电压低于100V,耗散功率低于 1W,最大集电极电流小于 1A,可选用3CK3、3DK4、3DK9、3DK12 等型号的小功率开关晶体管。 大电流开关电路和驱动电路中使用的开关晶体管,其最高反向电压大等于1...
