智能变电站光缆使用规范

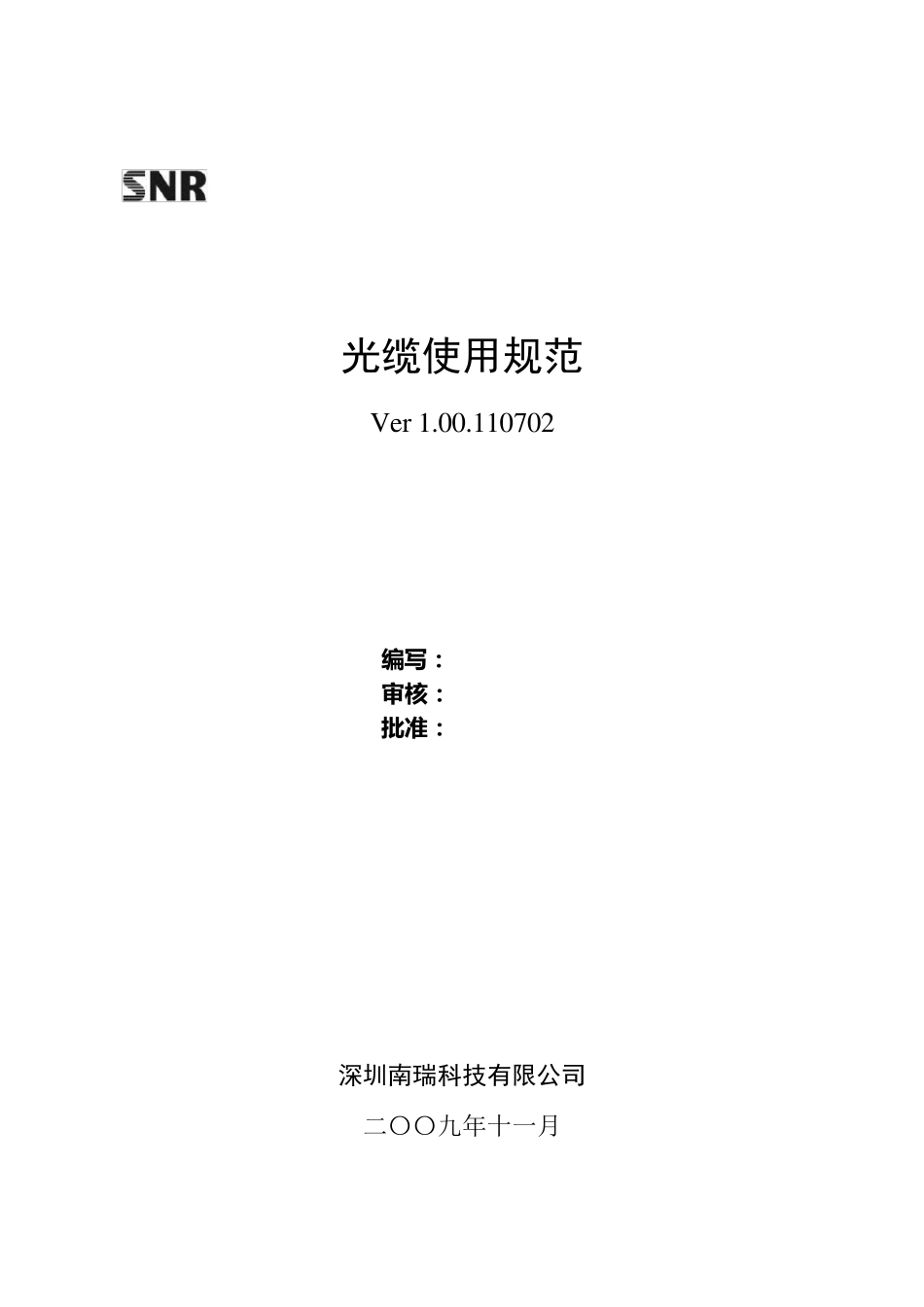

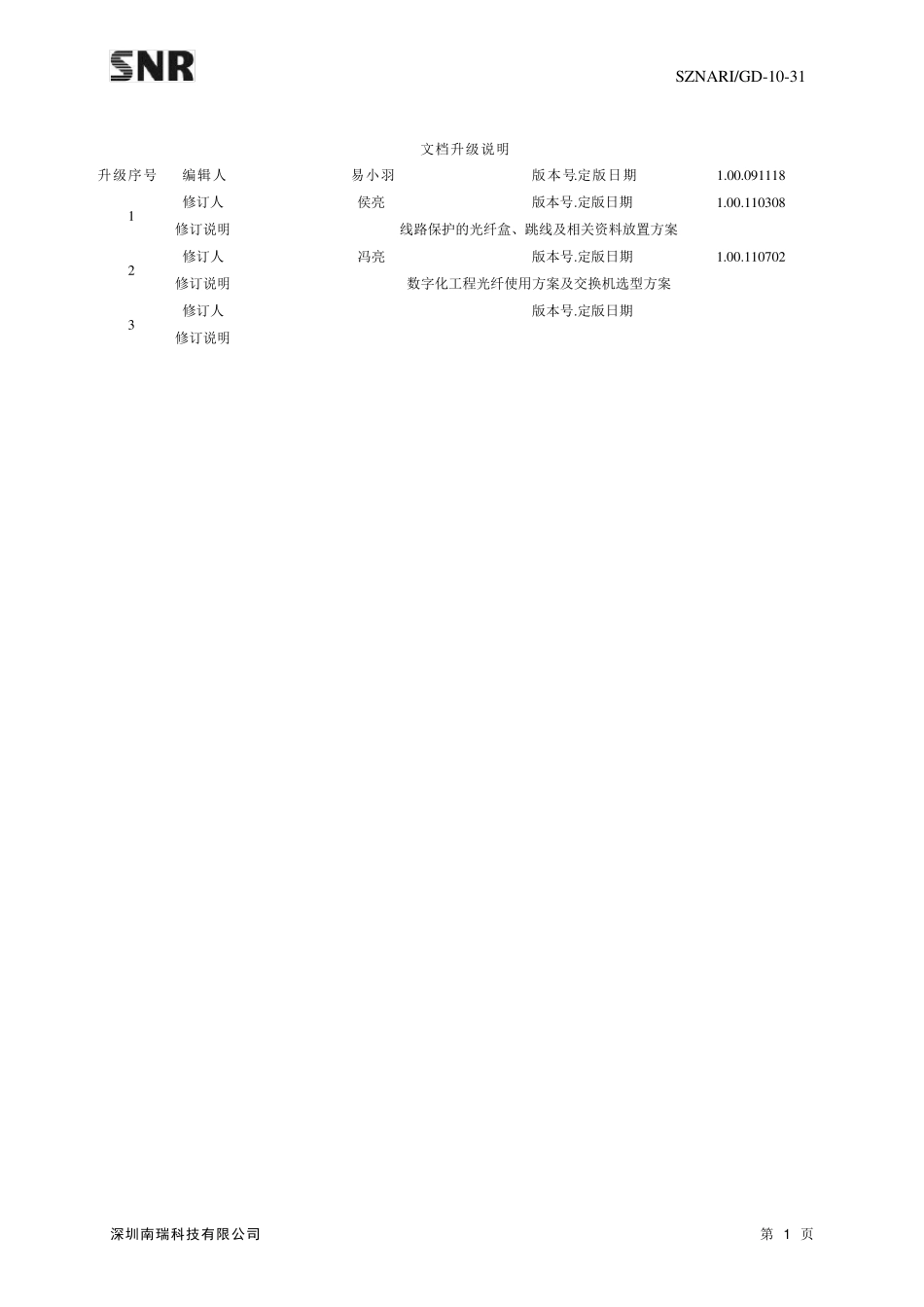

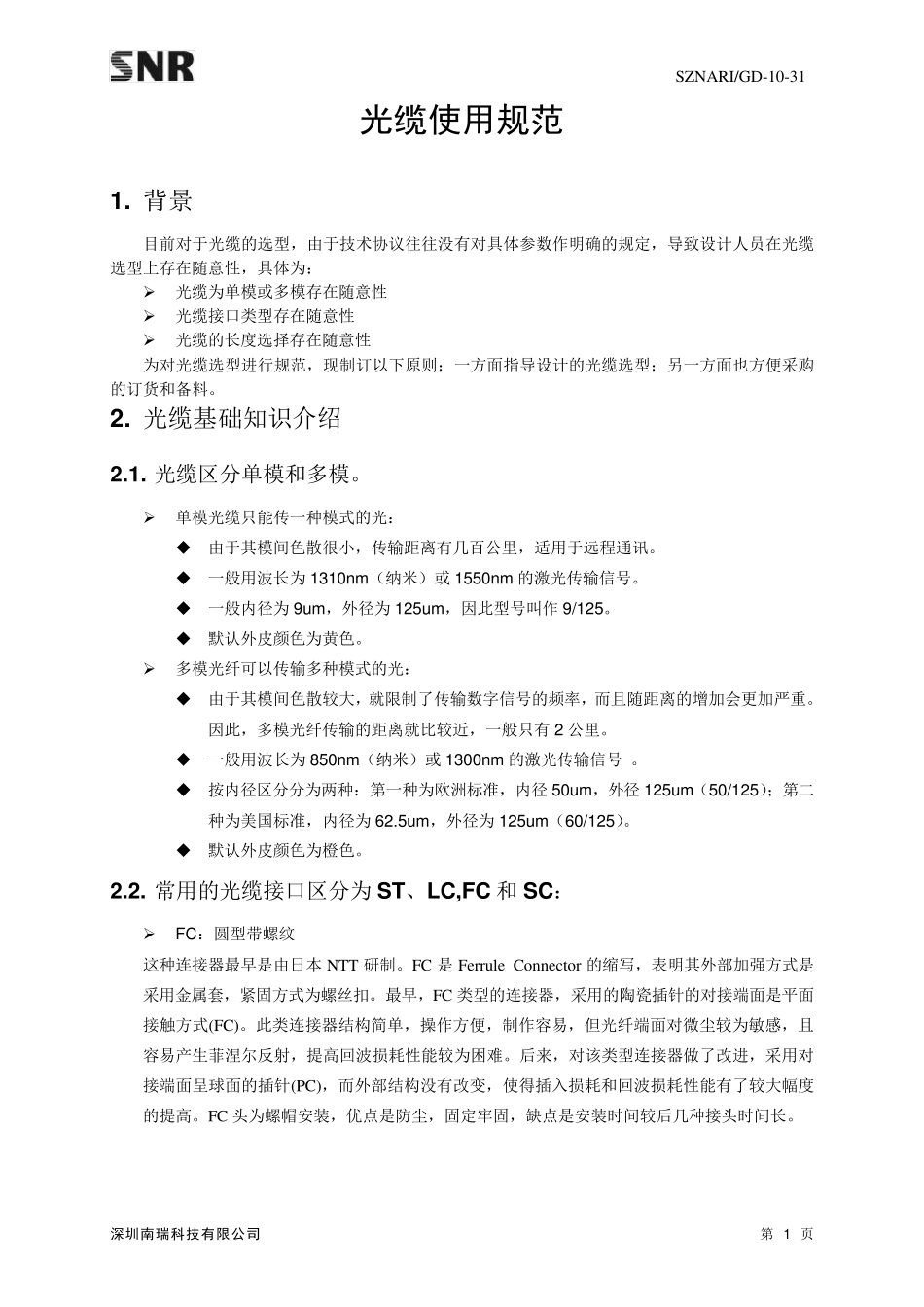

光缆使用规范 Ver 1.00.110702 编 写： 审核： 批准： 深圳南瑞科技有限公司 二〇〇九年十一月 SZNARI/GD-10-31 深圳南瑞科技有限公司 第 1 页 文档升级说明 升级序号 编辑人 易小羽 版本号.定版日期 1.00.091118 1 修订人 侯亮 版本号.定版日期 1.00.110308 修订说明 线路保护的光纤盒、跳线及相关资料放置方案 2 修订人 冯亮 版本号.定版日期 1.00.110702 修订说明 数字化工程光纤使用方案及交换机选型方案 3 修订人 版本号.定版日期 修订说明 SZNARI/GD-10-31 深圳南瑞科技有限公司 第 1 页 光缆使用规范 1. 背景 目前对于光缆的选型，由于技术协议往往没有对具体参数作明确的规定，导致设计人员在光缆选型上存在随意性，具体为： ➢ 光缆为单模或多模存在随意性 ➢ 光缆接口类型存在随意性 ➢ 光缆的长度选择存在随意性 为对光缆选型进行规范，现制订以下原则；一方面指导设计的光缆选型；另一方面也方便采购的订货和备料。 2. 光缆基础知识介绍 2.1. 光缆区分单模和多模。 ➢ 单模光缆只能传一种模式的光：  由于其模间色散很小，传输距离有几百公里，适用于远程通讯。  一般用波长为 1310nm（纳米）或 1550nm 的激光传输信号。  一般内径为 9um，外径为 125um，因此型号叫作 9/125。  默认外皮颜色为黄色。 ➢ 多模光纤可以传输多种模式的光：  由于其模间色散较大，就限制了传输数字信号的频率，而且随距离的增加会更加严重。因此，多模光纤传输的距离就比较近，一般只有 2 公里。  一般用波长为 850nm（纳米）或 1300nm 的激光传输信号 。  按内径区分分为两种：第一种为欧洲标准，内径 50um，外径 125um（50/125）；第二种为美国标准，内径为 62.5um，外径为 125um（60/125）。  默认外皮颜色为橙色。 2.2. 常用的光缆接口区分为 ST、LC,FC 和 SC： ➢ FC：圆型带螺纹 这种连接器最早是由日本 NTT 研制。FC 是 Ferru le Connector 的缩写，表明其外部加强方式是采用金属套，紧固方式为螺丝扣。最早，FC 类型的连接器，采用的陶瓷插针的对接端面是平面接触方式(FC)。此类连接器结构简单，操作方便，制作容易，但光纤端面对微尘较为敏感，且容易产生菲涅尔反射，提高回波损耗性能较为困难。后来，对该类型连接器做了改进，采用对接端面呈球面的插针(PC)，而外部结构没有改变，使得插入损耗和回波损耗性能有...
