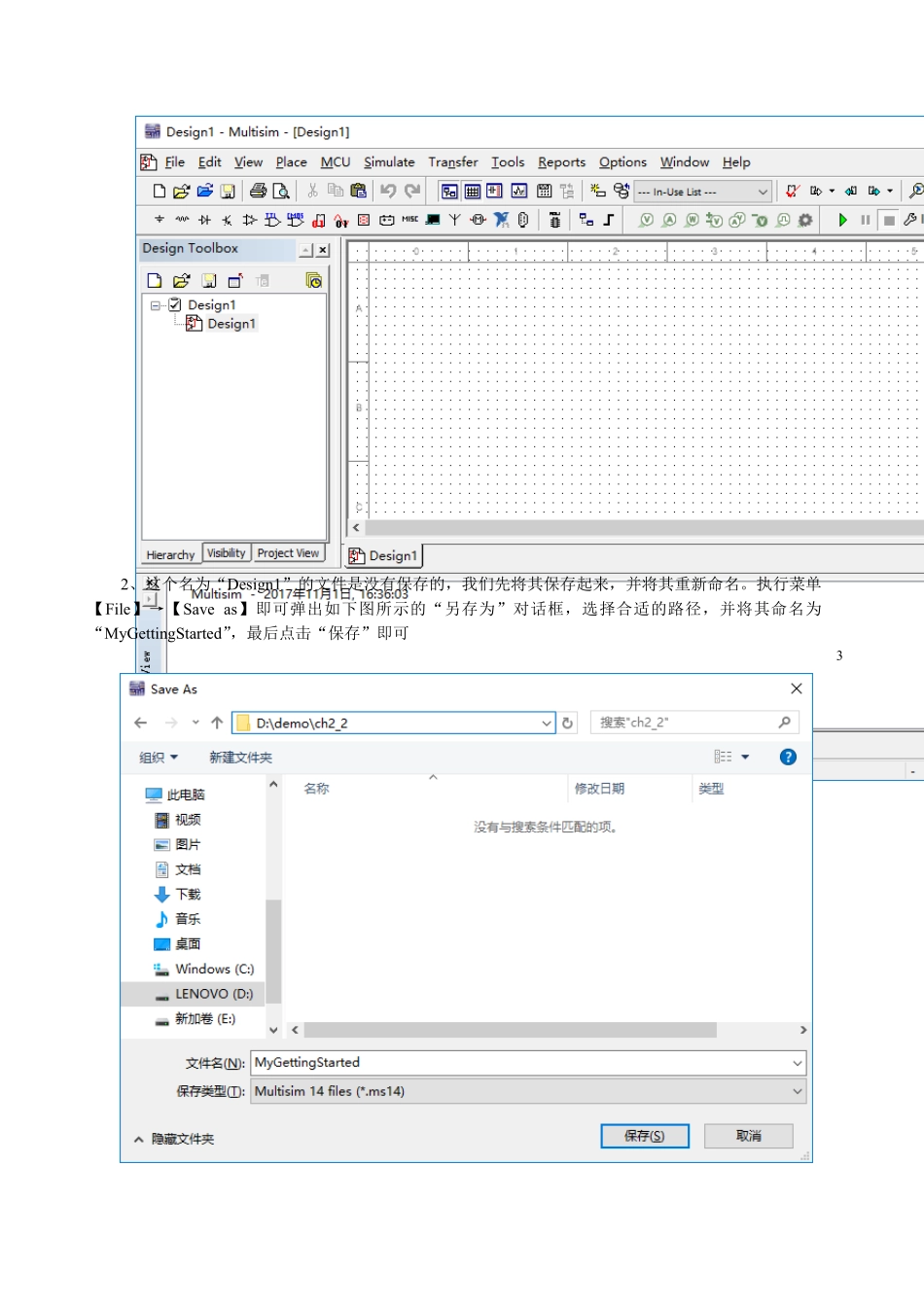

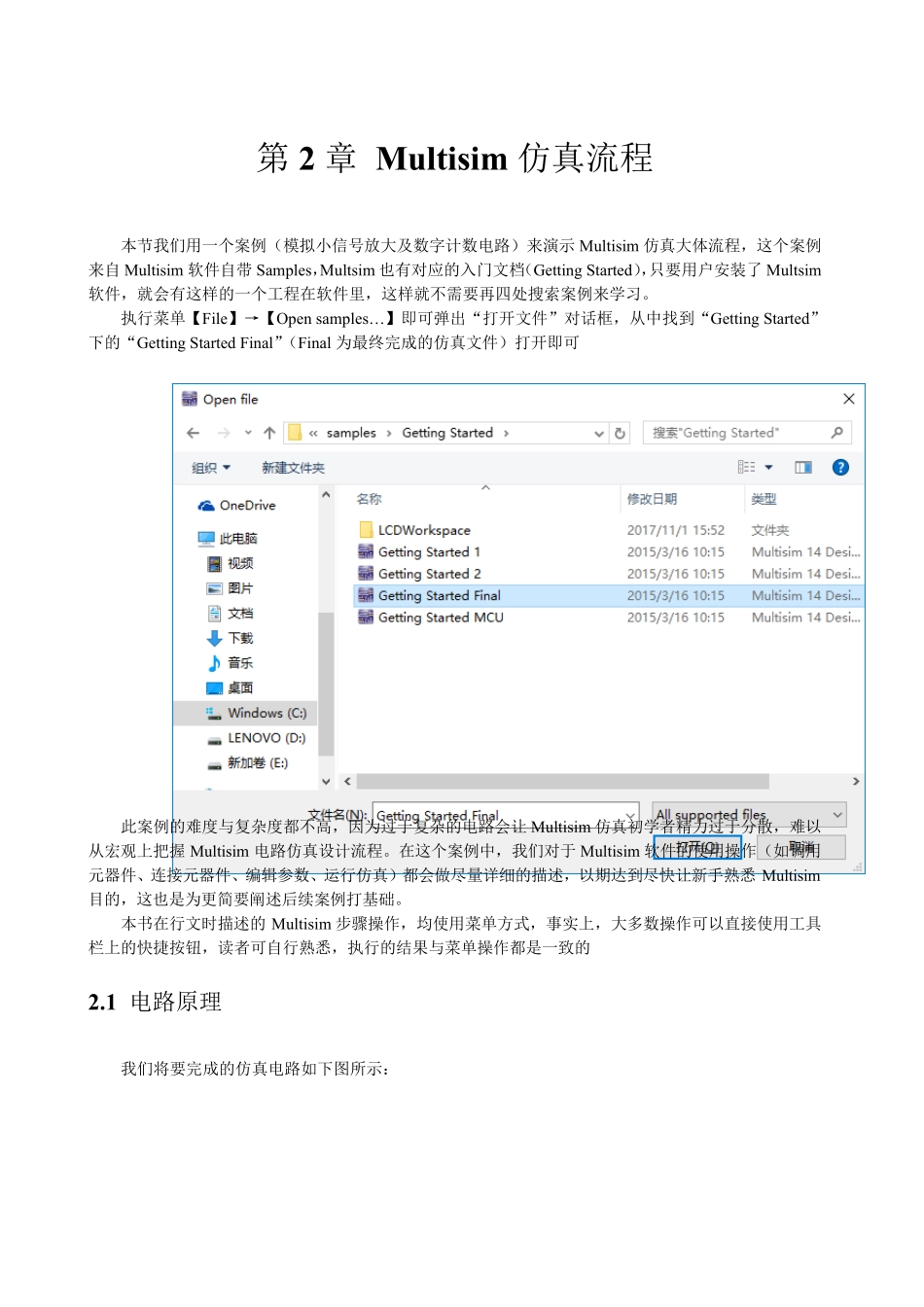

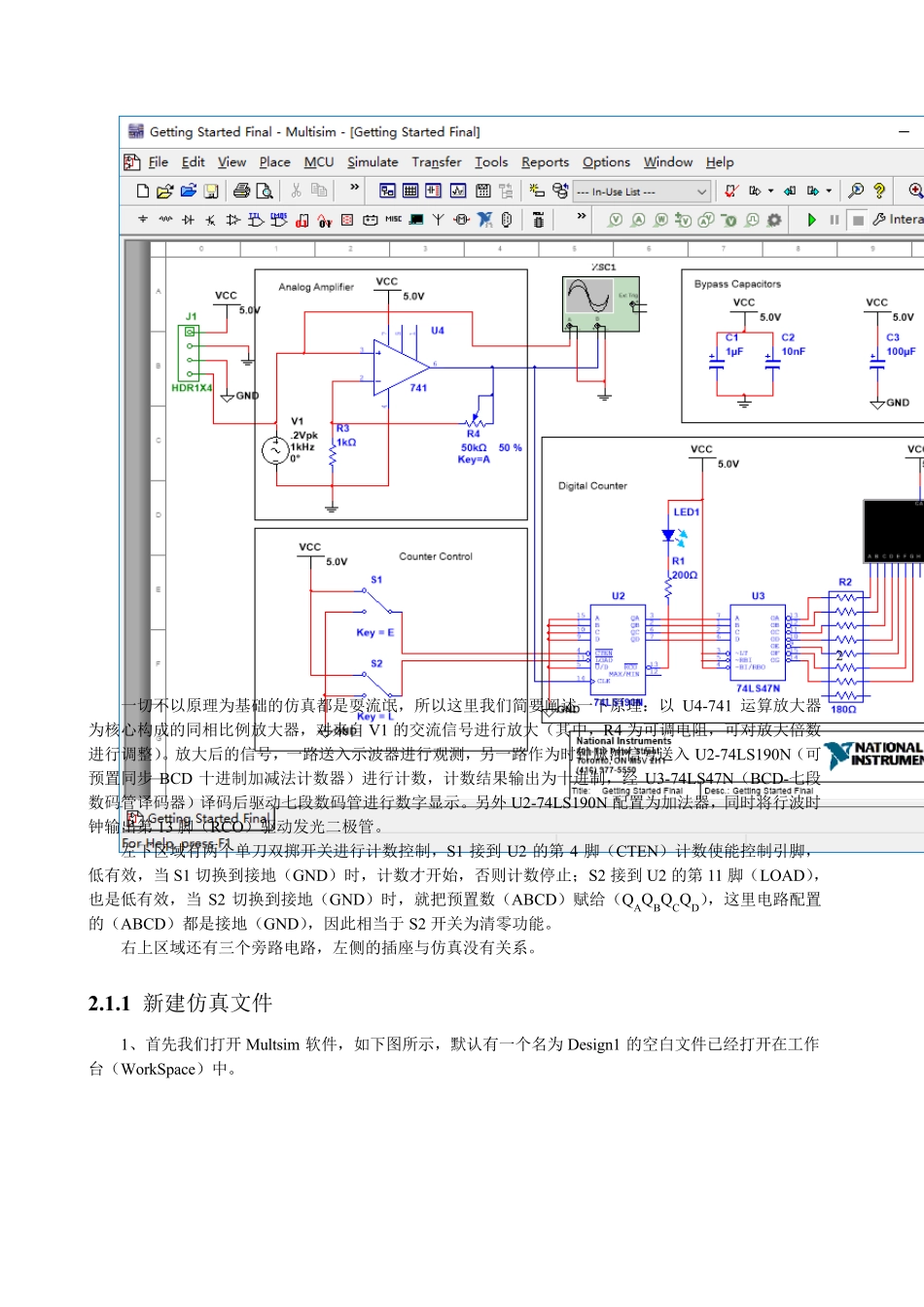

1第2 章 Mu ltisim 仿真流程 本节我们用一个案例（模拟小信号放大及数字计数电路）来演示Multisim 仿真大体流程，这个案例来自Multisim 软件自带Samples，Multsim 也有对应的入门文档（Getting Started），只要用户安装了Multsim软件，就会有这样的一个工程在软件里，这样就不需要再四处搜索案例来学习。 执行菜单【File】→【Open samples… 】即可弹出“打开文件”对话框，从中找到“Getting Started”下的“Getting Started Final”（Final 为最终完成的仿真文件）打开即可 此案例的难度与复杂度都不高，因为过于复杂的电路会让 Multisim 仿真初学者精力过于分散，难以从宏观上把握 Multisim 电路仿真设计流程。在这个案例中，我们对于 Multisim 软件的使用操作（如调用元器件、连接元器件、编辑参数、运行仿真）都会做尽量详细的描述，以期达到尽快让新手熟悉 Multisim目的，这也是为更简要阐述后续案例打基础。 本书在行文时描述的Multisim 步骤操作，均使用菜单方式，事实上，大多数操作可以直接使用工具栏上的快捷按钮，读者可自行熟悉，执行的结果与菜单操作都是一致的 2.1 电路原理 我们将要完成的仿真电路如下图所示： 2 一切不以原理为基础的仿真都是耍流氓，所以这里我们简要阐述一下原理：以 U4-741 运算放大器为核心构成的同相比例放大器，对来自 V1 的交流信号进行放大（其中，R4 为可调电阻，可对放大倍数进行调整）。放大后的信号，一路送入示波器进行观测，另一路作为时钟脉冲信号送入 U2-74LS190N（可预置同步 BCD 十进制加减法计数器）进行计数，计数结果输出为十进制，经 U3-74LS47N（BCD-七段数码管译码器）译码后驱动七段数码管进行数字显示。另外 U2-74LS190N 配置为加法器，同时将行波时钟输出第 13 脚（RCO）驱动发光二极管。 左下区域有两个单刀双掷开关进行计数控制，S1 接到 U2 的第 4 脚（CTEN）计数使能控制引脚，低有效，当S1 切换到接地（GND）时，计数才开始，否则计数停止；S2 接到 U2 的第 11 脚（LOAD），也是低有效，当S2 切换到接地（GND）时，就把预置数（ABCD）赋给（QAQBQCQD），这里电路配置的（ABCD）都是接地（GND），因此相当于S2 开关为清零功能。 右上区域还有三个旁路电路，左侧的插座与仿真没有关系。 2.1.1 新建仿真文件 1、首先我们打开 Mu ltsim 软件，如下图所示，默认有一个名为 Design1 的空白文件已经打开在工作台...
