最全面的电缆型号含义解释

最全面的电缆型号含义解释_第1页
1/10
最全面的电缆型号含义解释_第2页
2/10
最全面的电缆型号含义解释_第3页
3/10

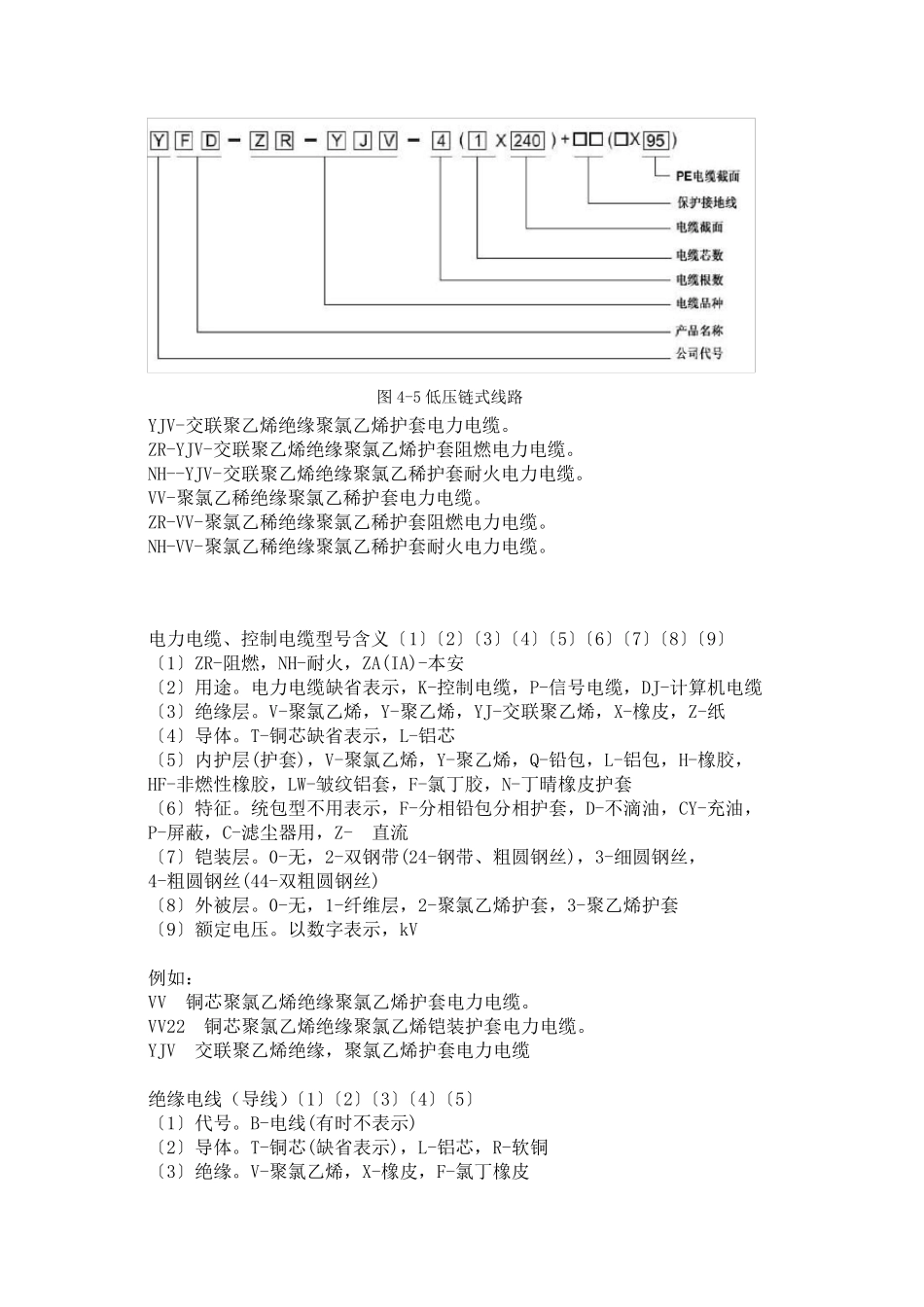

图4-5 低压链式线路 YJV-交联聚乙烯绝缘聚氯乙烯护套电力电缆。 ZR-YJV-交联聚乙烯绝缘聚氯乙烯护套阻燃电力电缆。 NH--YJV-交联聚乙烯绝缘聚氯乙稀护套耐火电力电缆。 VV-聚氯乙稀绝缘聚氯乙稀护套电力电缆。 ZR-VV-聚氯乙稀绝缘聚氯乙稀护套阻燃电力电缆。 NH-VV-聚氯乙稀绝缘聚氯乙稀护套耐火电力电缆。 电力电缆、控制电缆型号含义〔1〕〔2〕〔3〕〔4〕〔5〕〔6〕〔7〕〔8〕〔9〕 〔1〕ZR-阻燃,NH-耐火,ZA(IA)-本安 〔2〕用途。电力电缆缺省表示,K-控制电缆,P-信号电缆,DJ-计算机电缆 〔3〕绝缘层。V-聚氯乙烯,Y-聚乙烯,YJ-交联聚乙烯,X-橡皮,Z-纸 〔4〕导体。T-铜芯缺省表示,L-铝芯 〔5〕内护层(护套),V-聚氯乙烯,Y-聚乙烯,Q-铅包,L-铝包,H-橡胶, HF-非燃性橡胶,LW-皱纹铝套,F-氯丁胶,N-丁晴橡皮护套 〔6〕特征。统包型不用表示,F-分相铅包分相护套,D-不滴油,CY-充油, P-屏蔽,C-滤尘器用,Z- 直流 〔7〕铠装层。0-无,2-双钢带(24-钢带、粗圆钢丝),3-细圆钢丝, 4-粗圆钢丝(44-双粗圆钢丝) 〔8〕外被层。0-无,1-纤维层,2-聚氯乙烯护套,3-聚乙烯护套 〔9〕额定电压。以数字表示,kV 例如: VV 铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆。 VV22 铜芯聚氯乙烯绝缘聚氯乙烯铠装护套电力电缆。 YJV 交联聚乙烯绝缘,聚氯乙烯护套电力电缆 绝缘电线(导线)〔1〕〔2〕〔3〕〔4〕〔5〕 〔1〕代号。B-电线(有时不表示) 〔2〕导体。T-铜芯(缺省表示),L-铝芯,R-软铜 〔3〕绝缘。V-聚氯乙烯,X-橡皮,F-氯丁橡皮 〔4〕护套。V-聚氯乙烯 〔5〕其他。R-软电线,P-屏蔽,B-平行 YJV —1KV—4×35+1×16 YJV:铜芯交联聚乙烯绝缘聚氯乙烯护套电力电缆 1KV:额定电压 1000 伏 4×35+1×16:5 芯电缆,由 4 根 35 平方毫米和 1 根 16 平方毫米电缆组成 电线电缆 代号及含义: K -------控制电缆 V -------聚氯乙烯 P -------铜丝编织屏蔽 R -------软导体结构 Y -------聚乙烯 P2 -------铜带屏蔽 ZR -------阻燃电缆 YJ -------交联聚乙烯 Y -------聚乙烯 22 -------钢带铠装 NH -------耐火电缆 NH-ZR-YJS-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆 NH-ZR-YJS24-C 交联聚乙烯绝缘无卤低烟、阻燃热塑性聚烯烃衬垫(或护层)耐火型电力电缆 控制电缆 KVV22 聚氯乙烯绝缘聚氯乙烯护套钢带铠装控制电缆。 KYJVP-...
