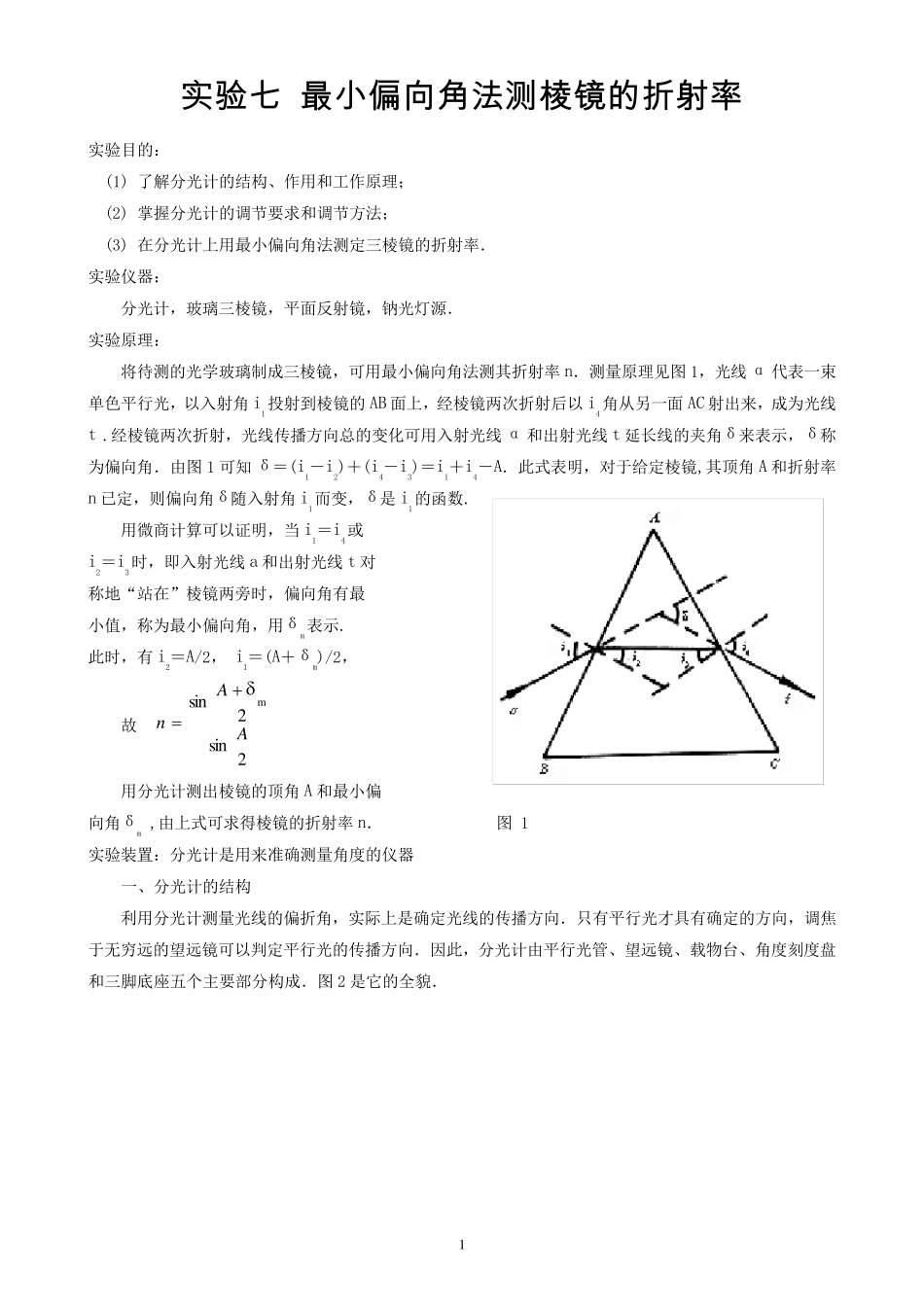

1 实 验 七 最小偏向角法测棱镜的折射率 实验目的： (1) 了解分光计的结构、作用和工作原理； (2) 掌握分光计的调节要求和调节方法； (3) 在分光计上用最小偏向角法测定三棱镜的折射率． 实验仪器： 分光计，玻璃三棱镜，平面反射镜，钠光灯源． 实验原理： 将待测的光学玻璃制成三棱镜，可用最小偏向角法测其折射率n．测量原理见图1，光线α 代表一束单色平行光，以入射角i1投射到棱镜的AB 面上，经棱镜两次折射后以 i4角从另一面AC 射出来，成为光线t .经棱镜两次折射，光线传播方向总的变化可用入射光线α 和出射光线t 延长线的夹角δ来表示，δ称为偏向角．由图1 可知 δ＝(i1－i2)＋(i4－i3)＝i1＋i4－A．此式表明，对于给定棱镜,其顶角A 和折射率n 已定，则偏向角δ随入射角i1而变，δ是 i1的函数. 用微商计算可以证明，当 i1＝i4或 i2＝i3时，即入射光线a 和出射光线t 对 称地“站在”棱镜两旁时，偏向角有最 小值，称为最小偏向角，用δm表示. 此时，有i2＝A/2， i1＝(A＋δm)/2， 故 22mAAnsinsin 用分光计测出棱镜的顶角A 和最小偏 向角δm ,由上式可求得棱镜的折射率n． 图 1 实验装置：分光计是用来准确测量角度的仪器 一、分光计的结构 利用分光计测量光线的偏折角，实际上是确定光线的传播方向．只有平行光才具有确定的方向，调焦于无穷远的望远镜可以判定平行光的传播方向．因此，分光计由平行光管、望远镜、载物台、角度刻度盘和三脚底座五 个 主 要部 分构成．图2 是它 的全 貌 ． 2 图 2 1–狭缝装置；2–狭缝装置锁紧螺钉；3–平行光管部件；4–制动架（二）；5–载物台；6–载物台条平螺钉；7–载物台锁紧螺钉；8–望远镜部件；9–目镜锁紧螺钉；10–阿贝式自准值目镜；11–目镜视度调节手轮；12–望远镜光轴高低调节螺钉；13–望远镜光轴水平调节锁钉；14–支臂；15–望远镜微调螺钉；16–刻度盘止动螺钉；17–底座；18–望远镜止动螺钉；19–平行光管准直镜；20–压片； 21–度盘；22–游标盘；23–立柱；24–游标盘微调螺钉；25–游标盘止动螺钉；26–平行光管光轴水平调节螺钉；27–平行光管高低调节螺钉；28–狭缝宽度调节手轮. ⑴ 三脚底座.它是整个分光计的底座，底座中心有沿铅直方向的转轴套,望远镜和刻度盘可绕该轴转动. ⑵ 平行光管.它的作用是产生平行光.平行光管通过立柱固定在仪器底座上．管的一端装有一个消色差的复合透镜(物镜)，另一...
