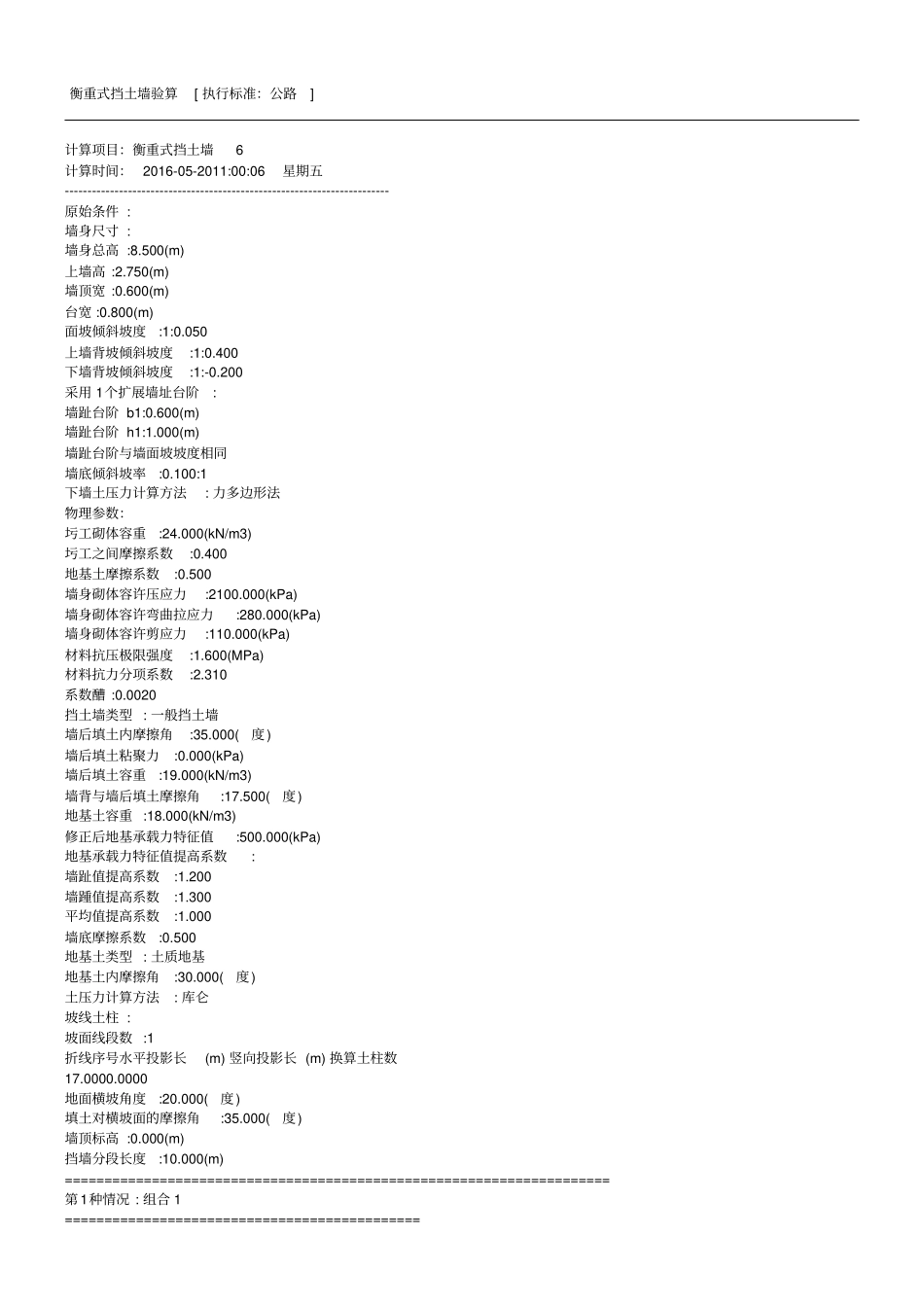

衡重式挡土墙计算书

衡重式挡土墙验算[ 执行标准：公路] 计算项目：衡重式挡土墙6 计算时间： 2016-05-2011:00:06星期五------------------------------------------------------------------------ 原始条件 : 墙身尺寸 : 墙身总高 :8.500(m) 上墙高 :2.750(m) 墙顶宽 :0.600(m) 台宽 :0.800(m) 面坡倾斜坡度:1:0.050 上墙背坡倾斜坡度:1:0.400 下墙背坡倾斜坡度:1:-0.200 采用 1个扩展墙址台阶: 墙趾台阶 b1:0.600(m) 墙趾台阶 h1:1.000(m) 墙趾台阶与墙面坡坡度相同墙底倾斜坡率:0.100:1 下墙土压力计算方法: 力多边形法物理参数：圬工砌体容重:24.000(kN/m3) 圬工之间摩擦系数:0.400 地基土摩擦系数:0.500 墙身砌体容许压应力:2100.000(kPa) 墙身砌体容许弯曲拉应力:280.000(kPa) 墙身砌体容许剪应力:110.000(kPa) 材料抗压极限强度:1.600(MPa) 材料抗力分项系数:2.310 系数醩 :0.0020 挡土墙类型 : 一般挡土墙墙后填土内摩擦角:35.000(度) 墙后填土粘聚力:0.000(kPa) 墙后填土容重:19.000(kN/m3) 墙背与墙后填土摩擦角:17.500(度) 地基土容重 :18.000(kN/m3) 修正后地基承载力特征值:500.000(kPa) 地基承载力特征值提高系数: 墙趾值提高系数:1.200 墙踵值提高系数:1.300 平均值提高系数:1.000 墙底摩擦系数:0.500 地基土类型 : 土质地基地基土内摩擦角:30.000(度) 土压力计算方法: 库仑坡线土柱 : 坡面线段数 :1 折线序号水平投影长(m) 竖向投影长 (m) 换算土柱数17.0000.0000 地面横坡角度:20.000(度) 填土对横坡面的摩擦角:35.000(度) 墙顶标高 :0.000(m) 挡墙分段长度:10.000(m) ===================================================================== 第1种情况 : 组合 1 ============================================= 组合系数 :1.000 1. 挡土墙结构重力分项系数=1.000 √2. 填土重力分项系数=1.000 √3. 填土侧压力分项系数=1.000 √4. 车辆荷载引起的土侧压力分项系数=1.000 √============================================= [ 土压力计算 ] 计算高度为 8.733(m) 处的库仑主动土压力无荷载时的破裂角=27.496( 度) 计算上墙土压力按假想墙背计算得到: 第1破裂角： 28.154( 度) Ea=54.210(kN)Ex=18.860(kN)Ey=50.824(kN)作用点高度 Zy=0.917(m) 因为俯斜墙背，需判断第二破裂面是否存在，计算后发现第二破裂面存在：第2破裂角 =27.505( 度) 第...
