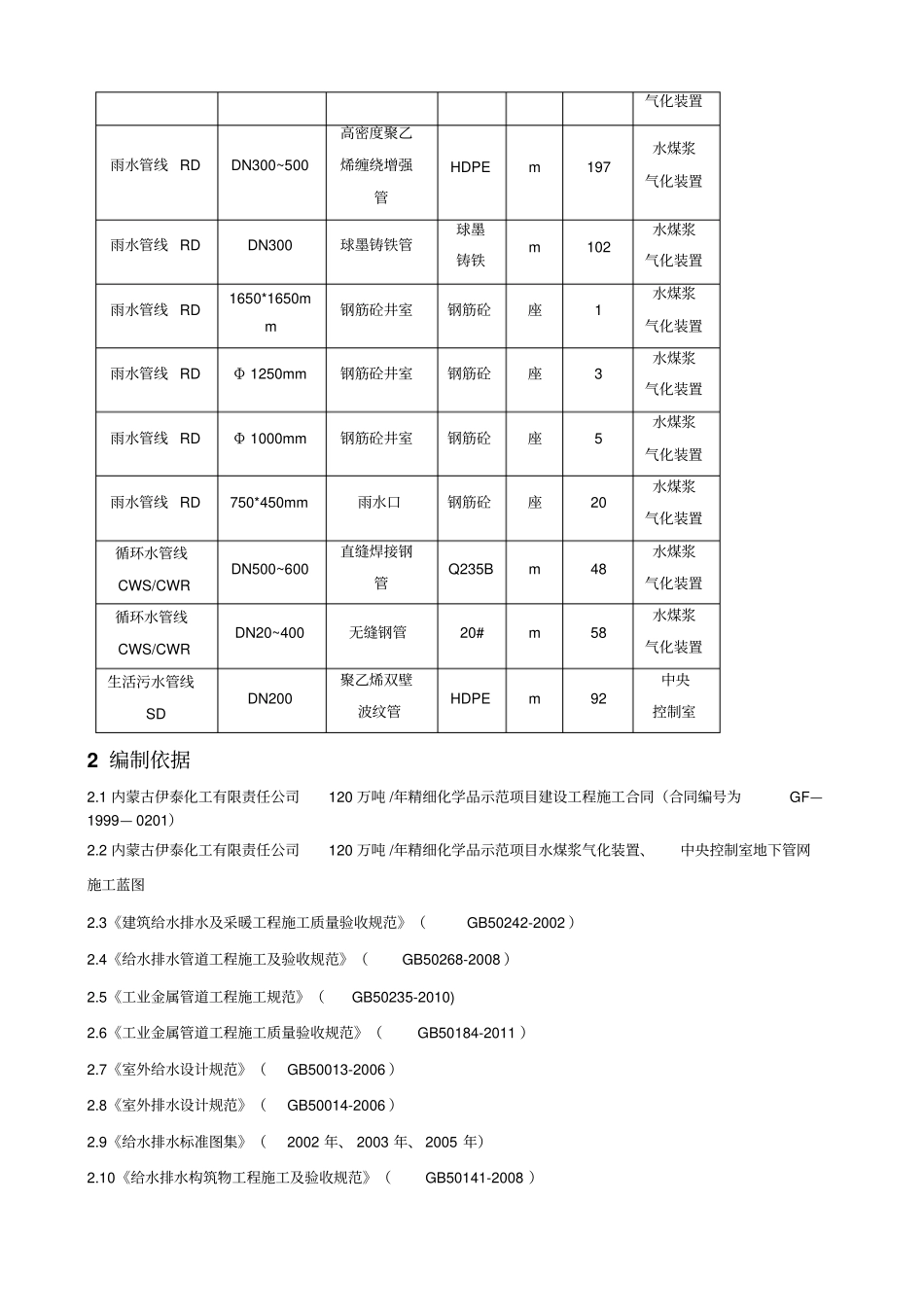

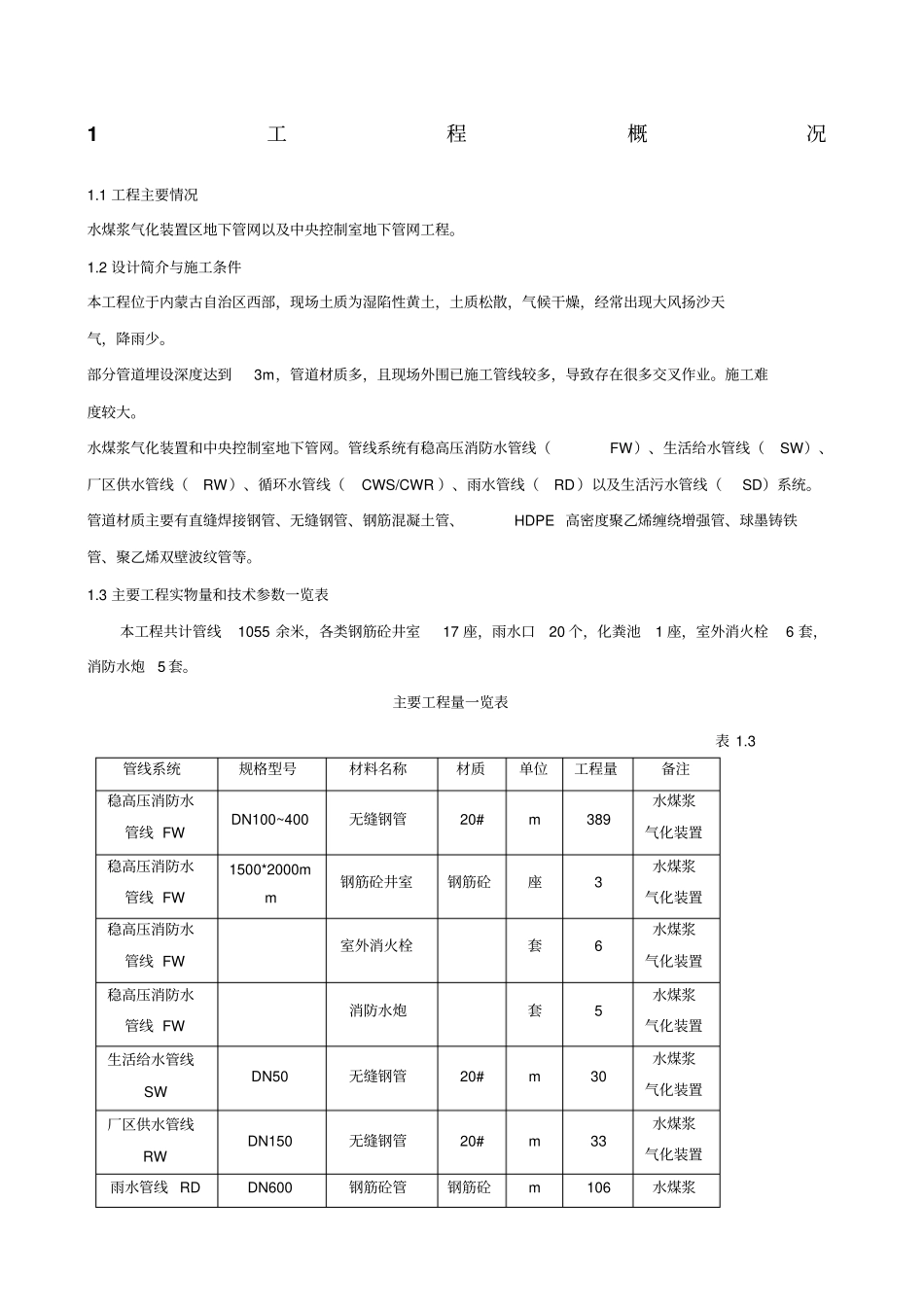

1工程概况1.1 工程主要情况水煤浆气化装置区地下管网以及中央控制室地下管网工程。1.2 设计简介与施工条件本工程位于内蒙古自治区西部，现场土质为湿陷性黄土，土质松散，气候干燥，经常出现大风扬沙天气，降雨少。部分管道埋设深度达到3m，管道材质多，且现场外围已施工管线较多，导致存在很多交叉作业。施工难度较大。水煤浆气化装置和中央控制室地下管网。管线系统有稳高压消防水管线（FW）、生活给水管线（SW）、厂区供水管线（RW）、循环水管线（CWS/CWR ）、雨水管线（RD ）以及生活污水管线（SD）系统。管道材质主要有直缝焊接钢管、无缝钢管、钢筋混凝土管、HDPE 高密度聚乙烯缠绕增强管、球墨铸铁管、聚乙烯双壁波纹管等。1.3 主要工程实物量和技术参数一览表本工程共计管线1055 余米，各类钢筋砼井室17 座，雨水口20 个，化粪池1 座，室外消火栓6 套，消防水炮5 套。主要工程量一览表表 1.3 管线系统规格型号材料名称材质单位工程量备注稳高压消防水管线 FW DN100~400 无缝钢管20# m 389 水煤浆气化装置稳高压消防水管线 FW 1500*2000mm 钢筋砼井室钢筋砼座3 水煤浆气化装置稳高压消防水管线 FW 室外消火栓套6 水煤浆气化装置稳高压消防水管线 FW 消防水炮套5 水煤浆气化装置生活给水管线SW DN50 无缝钢管20# m 30 水煤浆气化装置厂区供水管线RW DN150 无缝钢管20# m 33 水煤浆气化装置雨水管线 RD DN600 钢筋砼管钢筋砼m 106 水煤浆气化装置雨水管线 RD DN300~500 高密度聚乙烯缠绕增强管HDPE m 197 水煤浆气化装置雨水管线 RD DN300 球墨铸铁管球墨铸铁m 102 水煤浆气化装置雨水管线 RD 1650*1650mm 钢筋砼井室钢筋砼座1 水煤浆气化装置雨水管线 RD Φ 1250mm 钢筋砼井室钢筋砼座3 水煤浆气化装置雨水管线 RD Φ 1000mm 钢筋砼井室钢筋砼座5 水煤浆气化装置雨水管线 RD 750*450mm 雨水口钢筋砼座20 水煤浆气化装置循环水管线CWS/CWR DN500~600 直缝焊接钢管Q235B m 48 水煤浆气化装置循环水管线CWS/CWR DN20~400 无缝钢管20# m 58 水煤浆气化装置生活污水管线SD DN200 聚乙烯双壁波纹管HDPE m 92 中央控制室2 编制依据2.1 内蒙古伊泰化工有限责任公司120 万吨 /年精细化学品示范项目建设工程施工合同（合同编号为GF—1999— 0201）2.2 内蒙古伊泰化工有限责任公司120 万吨 /年精细化学品示范项目水煤浆气化装置、中央控制室地下管...
