西门子PLC的MPI协议数据采集方式

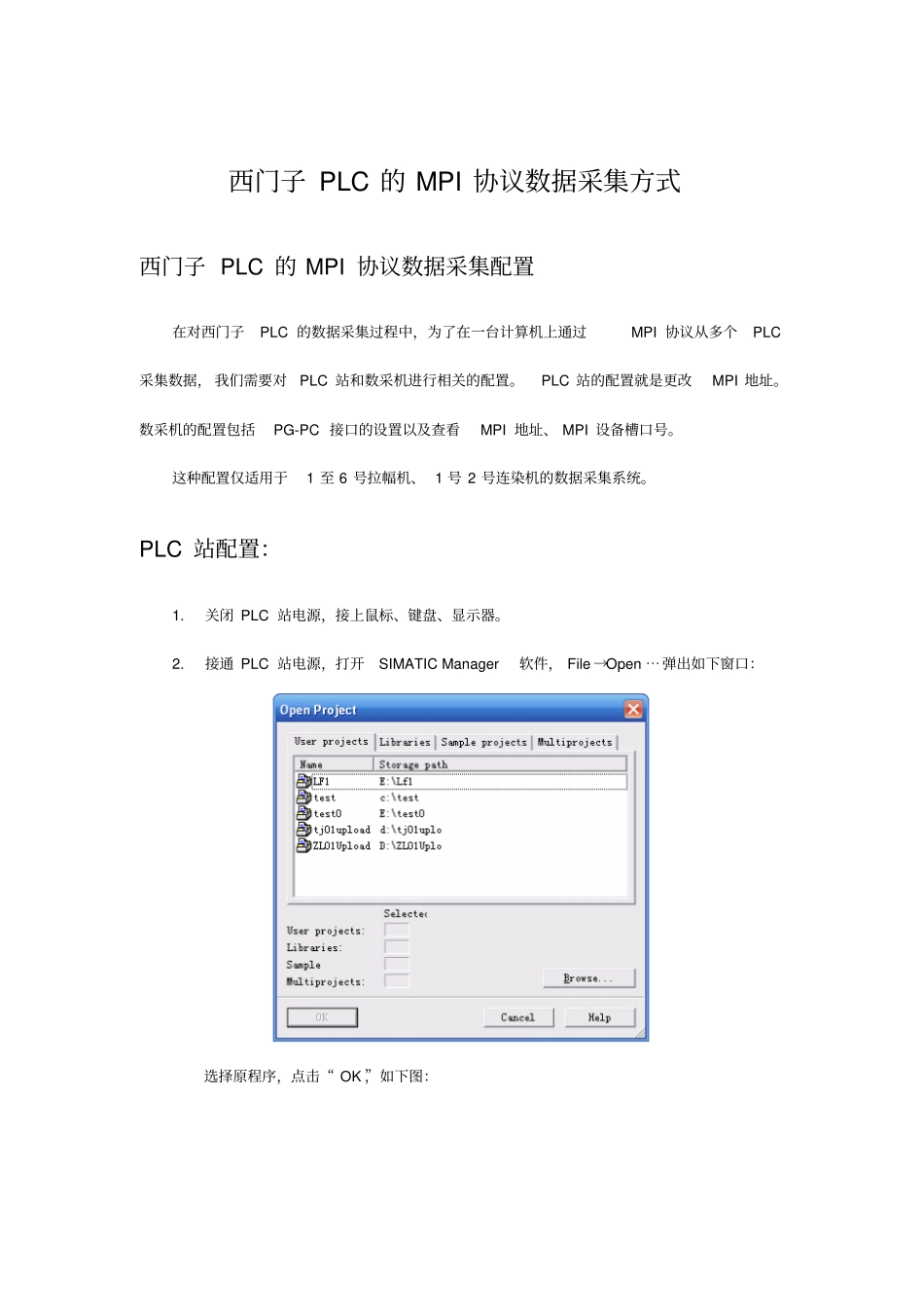

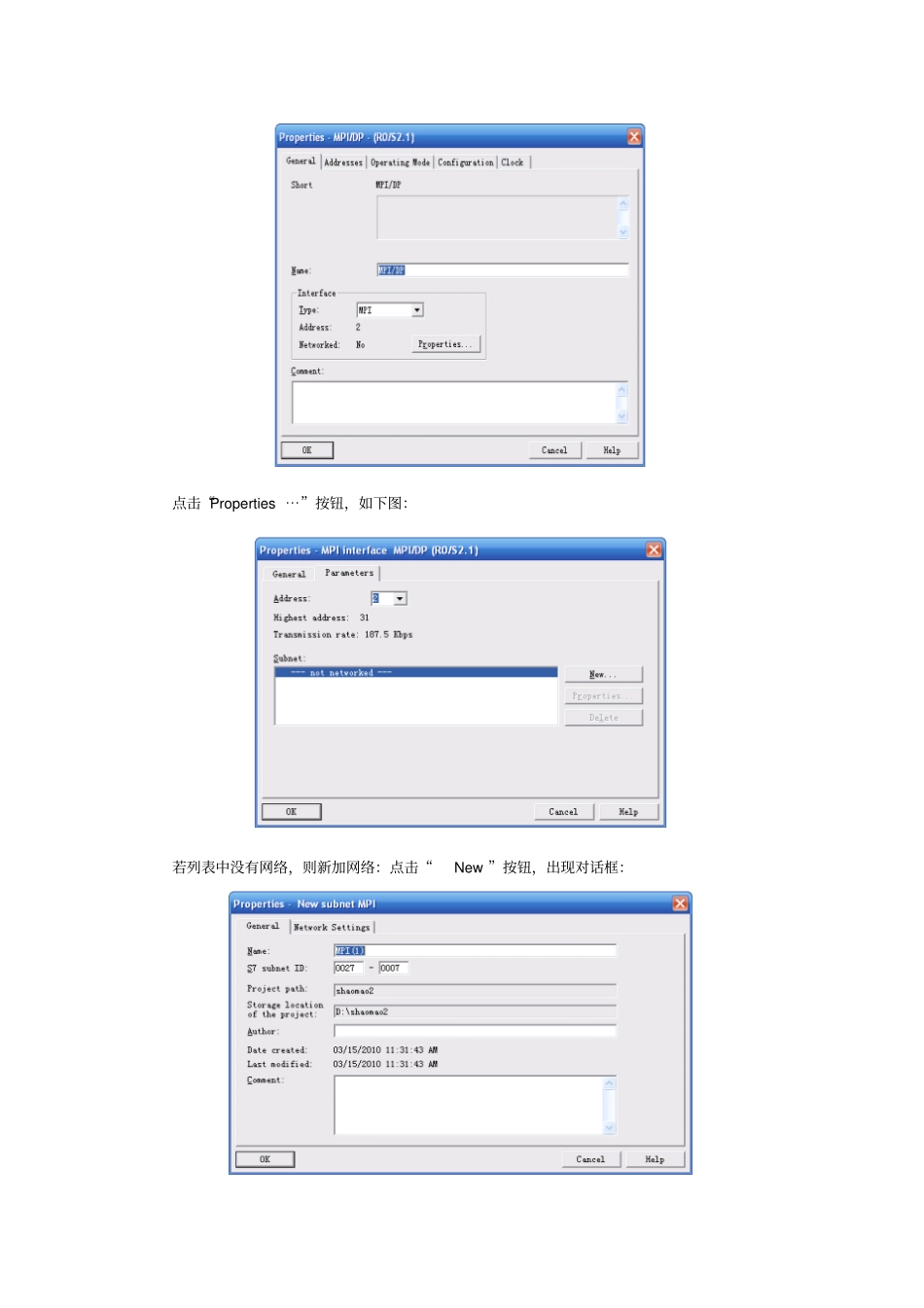

西门子 PLC 的 MPI 协议数据采集方式西门子 PLC 的 MPI 协议数据采集配置在对西门子PLC 的数据采集过程中，为了在一台计算机上通过MPI 协议从多个PLC采集数据， 我们需要对PLC 站和数采机进行相关的配置。PLC 站的配置就是更改MPI 地址。数采机的配置包括PG-PC 接口的设置以及查看MPI 地址、 MPI 设备槽口号。这种配置仅适用于1 至 6 号拉幅机、 1 号 2 号连染机的数据采集系统。PLC 站配置：1.关闭 PLC 站电源，接上鼠标、键盘、显示器。2.接通 PLC 站电源，打开SIMATIC Manager软件， File →Open ⋯弹出如下窗口：选择原程序，点击“ OK ”，如下图：双击右侧窗口中的“ SIMATIC 300(1)”,然后在出来的选项中双击“ Hard Ware ”选项，出现如下窗口：根据上图，可以得到如下信息：MPI/DP 接口设备槽号：2 MPI 地址： 2 然后双击“MPI/DP ”所在行弹出如下对话框：点击“Properties ⋯”按钮，如下图：若列表中没有网络，则新加网络：点击“New ”按钮，出现对话框：点击“Network Settings”选项卡：查看波特率，图中缺省为“ 187.5Kbps ”。注意：波特率要与数采机的波特率设置一致，否则无法通讯。点击“OK ”按钮：然后修改“Address: ”后面的数字（即修改 MPI 地址）。注意：修改的原则是，同一台数采机所连接的多台PLC 中， MPI 地址要不同。然后依次点击“OK ”按钮，回到如下窗口：接下来的工作就是将刚才修改后的程序下载到PLC 中去。注意：在下载程序之前要使PLC 处于“Stop ”状态。然后点击工具栏中的即“Download to Module”图标，如下图：选择 CPU ，然后点击“OK ”按钮，开始将刚才修改的程序下载到PLC 中，以完成对 PLC的配置。到此，对 PLC 站的配置完成数采机配置：1.使用 MPI 电缆将计算机与PLC 相连。注意：在连接电缆的时候至少要将电缆一侧的电源关闭，严禁带电插拔。2.设置 PG-PC 接口。开始菜单→所有程序→ SIMATIC →STIP7 →设置 PG-PC 接口， 弹出如下窗口：选择“CP5611(MPI) ”，点击“Properties ⋯”按钮：查看“Transmission rate:”选项，也就是波特率设置，使其与 PLC 上的网络波特率一致。然后点击“OK ”，若原来的接口不是MPI 接口则弹出如下对话框：点击确定。如下：选择 CP5611(MPI) 然后点击“Active ”按钮。至此，PG-PC 接口设置完毕。3.打开 SIMATIC Manager软件，该软件是西门子系列...
