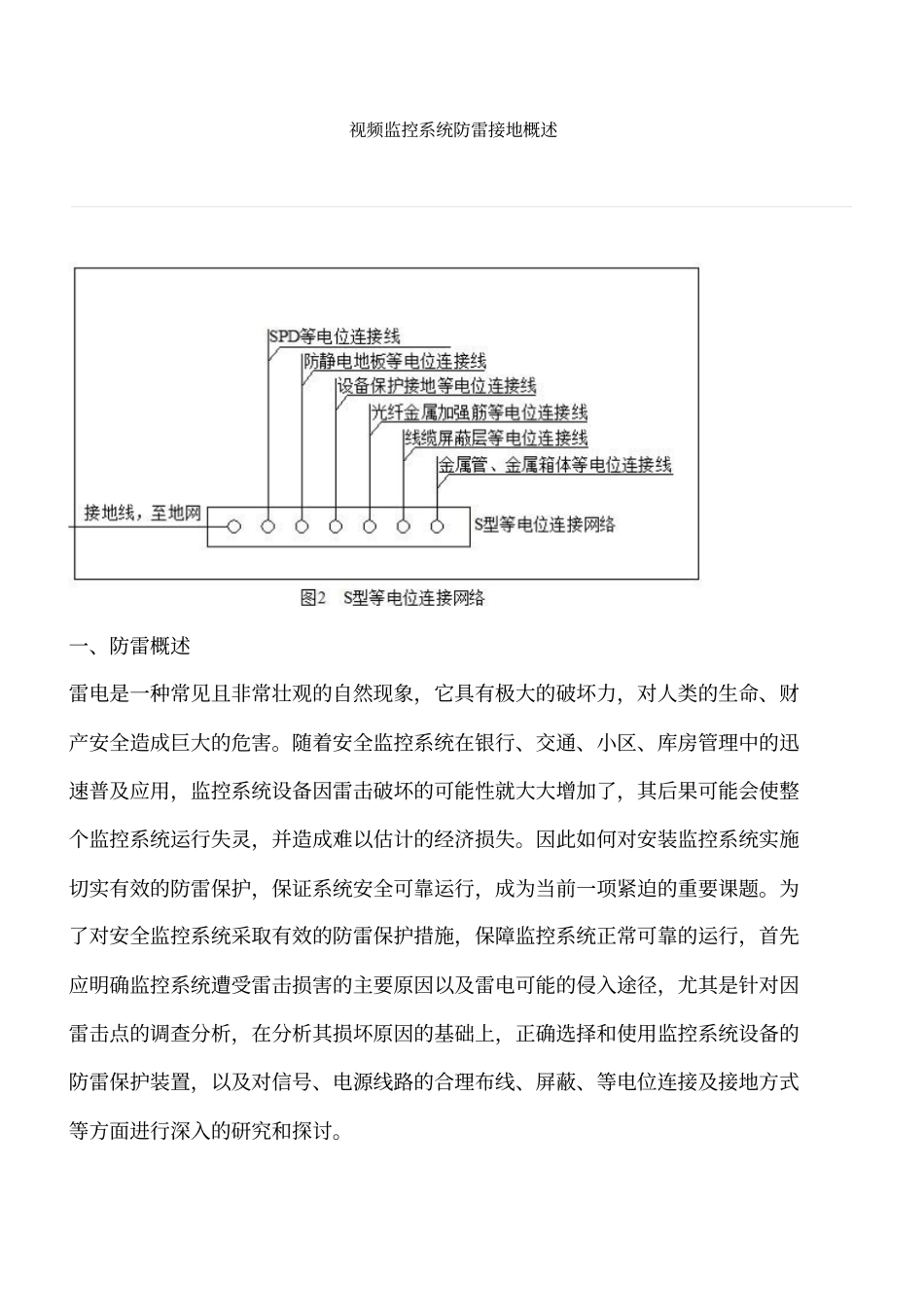

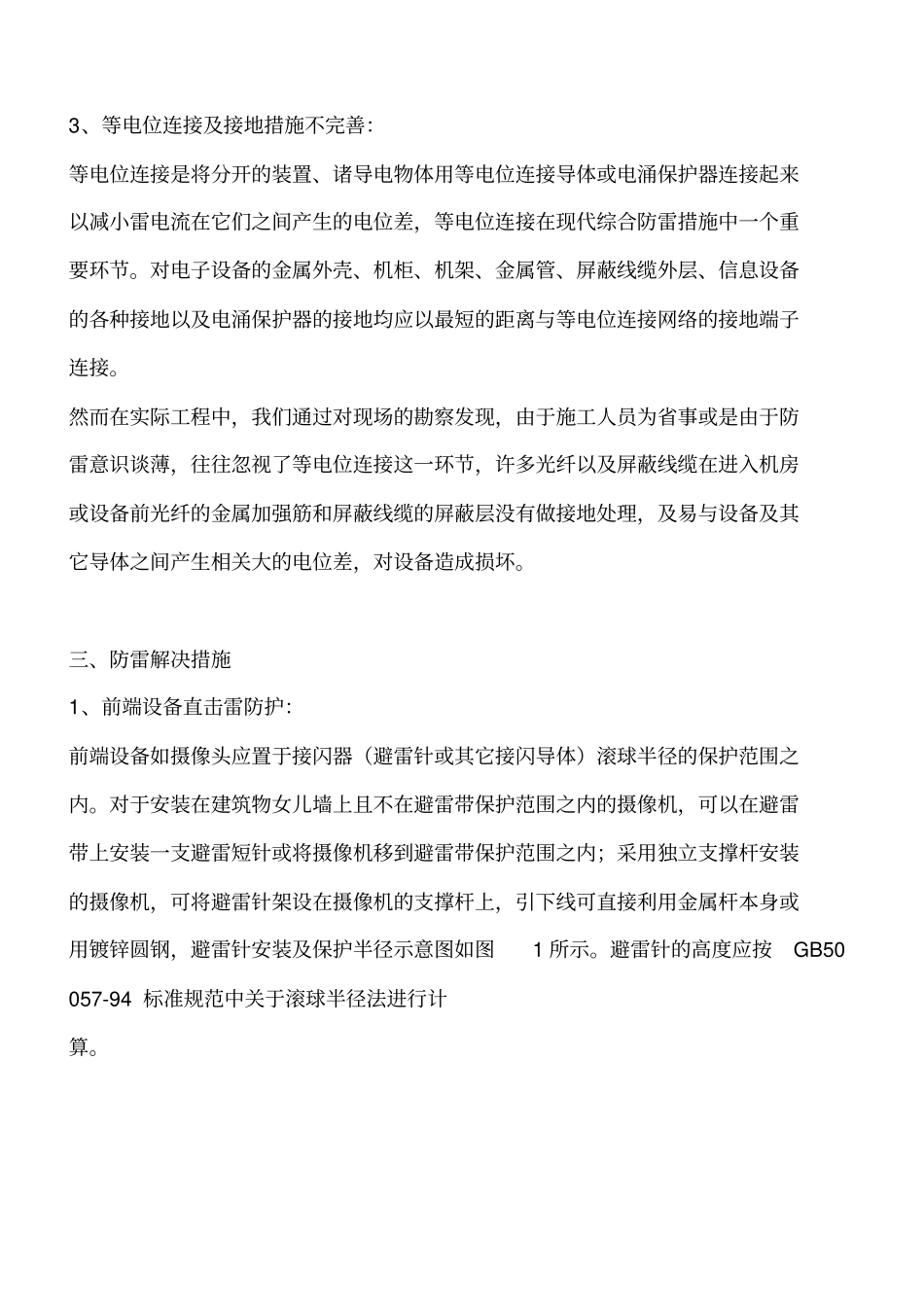

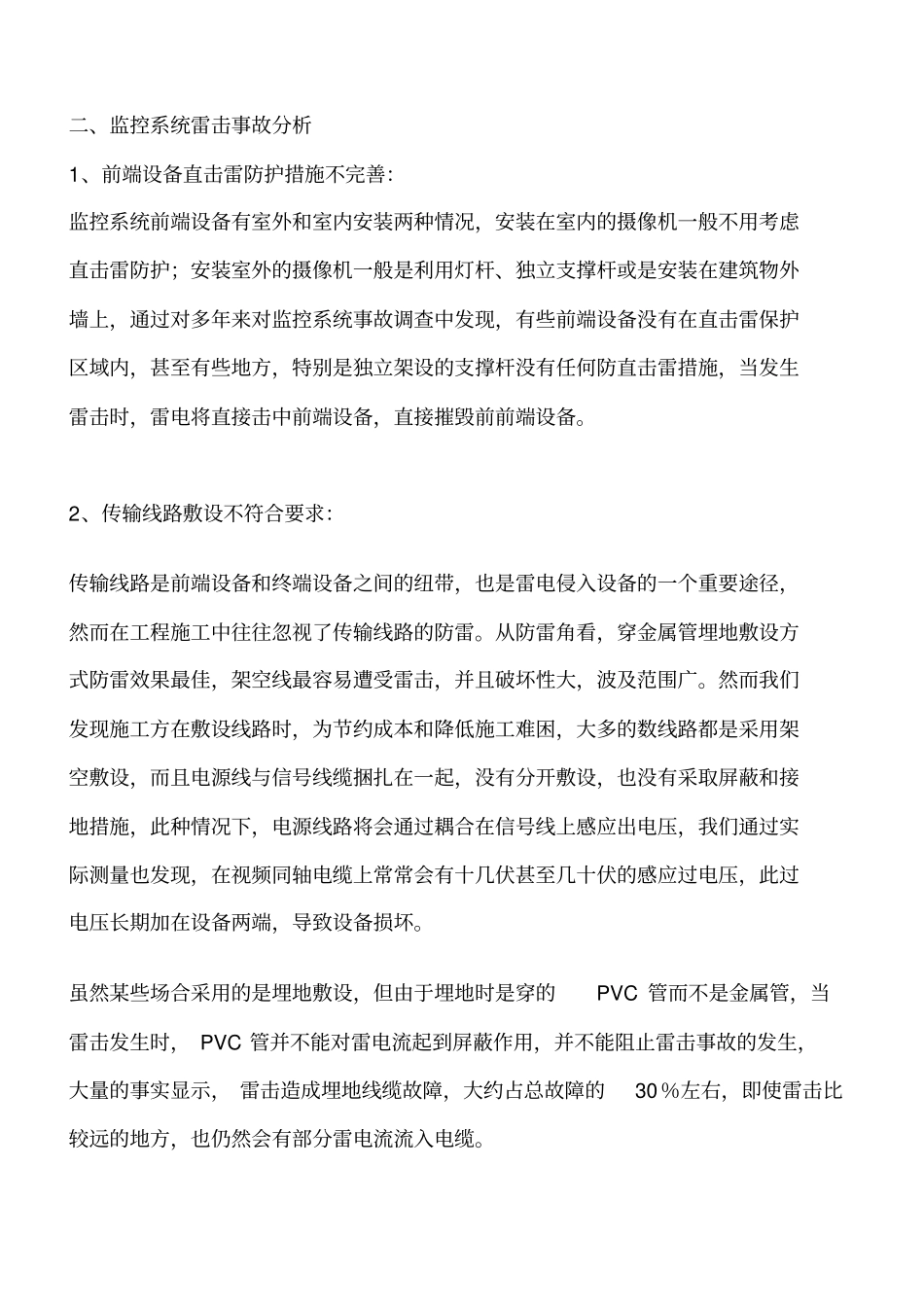

视频监控系统防雷接地概述一、防雷概述雷电是一种常见且非常壮观的自然现象，它具有极大的破坏力，对人类的生命、财产安全造成巨大的危害。随着安全监控系统在银行、交通、小区、库房管理中的迅速普及应用，监控系统设备因雷击破坏的可能性就大大增加了，其后果可能会使整个监控系统运行失灵，并造成难以估计的经济损失。因此如何对安装监控系统实施切实有效的防雷保护，保证系统安全可靠运行，成为当前一项紧迫的重要课题。为了对安全监控系统采取有效的防雷保护措施，保障监控系统正常可靠的运行，首先应明确监控系统遭受雷击损害的主要原因以及雷电可能的侵入途径，尤其是针对因雷击点的调查分析，在分析其损坏原因的基础上，正确选择和使用监控系统设备的防雷保护装置，以及对信号、电源线路的合理布线、屏蔽、等电位连接及接地方式等方面进行深入的研究和探讨。二、监控系统雷击事故分析1、前端设备直击雷防护措施不完善：监控系统前端设备有室外和室内安装两种情况，安装在室内的摄像机一般不用考虑直击雷防护；安装室外的摄像机一般是利用灯杆、独立支撑杆或是安装在建筑物外墙上，通过对多年来对监控系统事故调查中发现，有些前端设备没有在直击雷保护区域内，甚至有些地方，特别是独立架设的支撑杆没有任何防直击雷措施，当发生雷击时，雷电将直接击中前端设备，直接摧毁前前端设备。2、传输线路敷设不符合要求：传输线路是前端设备和终端设备之间的纽带，也是雷电侵入设备的一个重要途径，然而在工程施工中往往忽视了传输线路的防雷。从防雷角看，穿金属管埋地敷设方式防雷效果最佳，架空线最容易遭受雷击，并且破坏性大，波及范围广。然而我们发现施工方在敷设线路时，为节约成本和降低施工难困，大多的数线路都是采用架空敷设，而且电源线与信号线缆捆扎在一起，没有分开敷设，也没有采取屏蔽和接地措施，此种情况下，电源线路将会通过耦合在信号线上感应出电压，我们通过实际测量也发现，在视频同轴电缆上常常会有十几伏甚至几十伏的感应过电压，此过电压长期加在设备两端，导致设备损坏。虽然某些场合采用的是埋地敷设，但由于埋地时是穿的PVC 管而不是金属管，当雷击发生时， PVC 管并不能对雷电流起到屏蔽作用，并不能阻止雷击事故的发生，大量的事实显示， 雷击造成埋地线缆故障，大约占总故障的30％左右，即使雷击比较远的地方，也仍然会有部分雷电流流入电缆。3、等电位连接及接地措施不完善：等电位连接是将分开的装置、诸...
