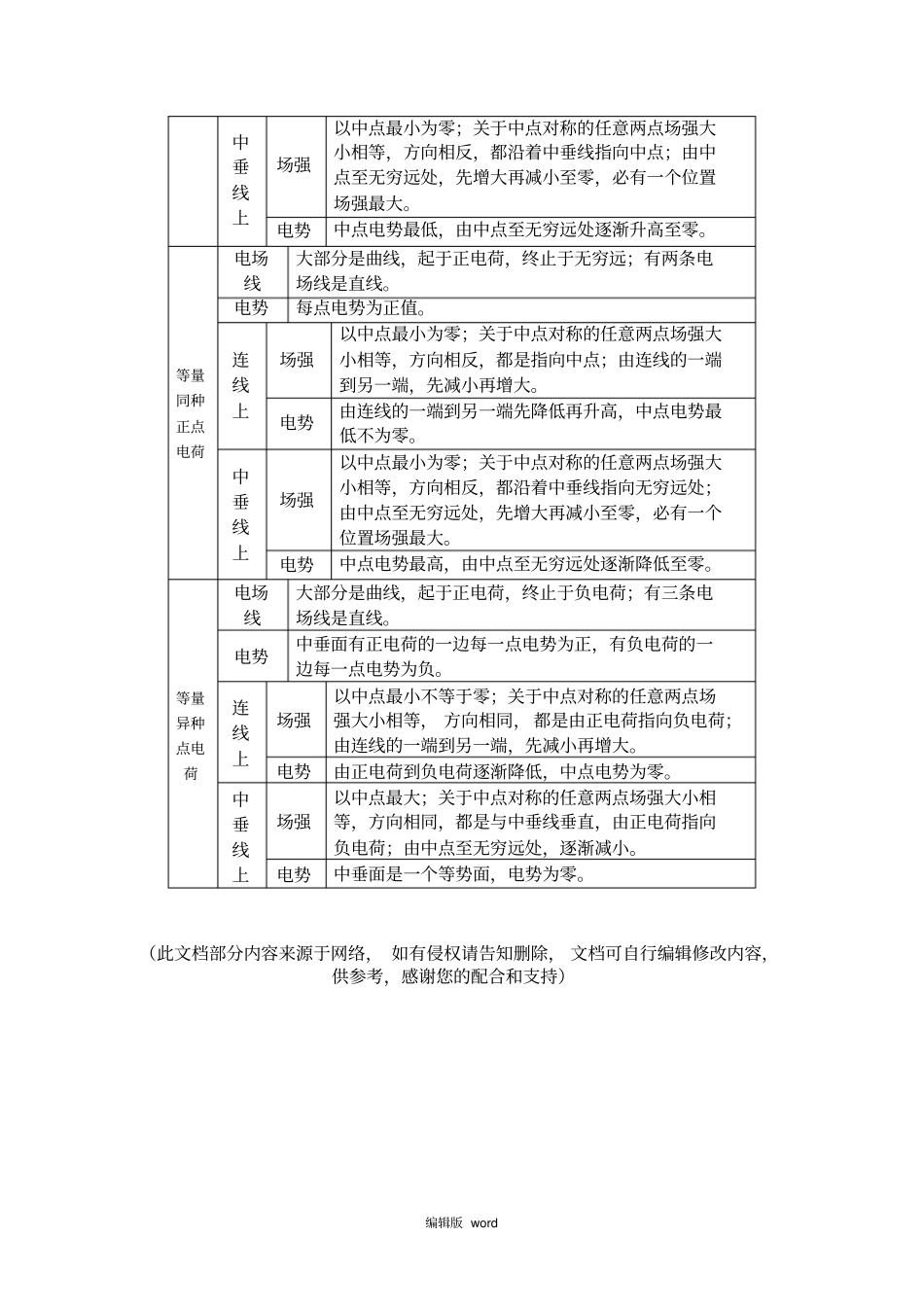

编辑版 word 解析几种典型电场的电场线、场强、电势的分布一、场强分布图点电荷的电场线等量异种点电荷电场线等量同种正电荷电场线二、列表比较下面均以无穷远处为零电势点，场强为零。孤立的正点电荷电场线直线，起于正电荷，终止于无穷远。场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。电势离场源电荷越远，电势越低；与场源电荷等距的各点组成的球面是等势面，每点的电势为正。等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。孤立的负点电荷电场线直线，起于无穷远，终止于负电荷。场强离场源电荷越远，场强越小；与场源电荷等距的各点组成的球面上场强大小相等，方向不同。电势离场源电荷越远，电势越高；与场源电荷等距的各点组成的球面是等势面，每点的电势为负。等势面以场源电荷为球心的一簇簇不等间距的球面，离场源电荷越近，等势面越密。等量同种负点电荷电场线大部分是曲线，起于无穷远，终止于负电荷；有两条电场线是直线。电势每点电势为负值。连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是背离中点；由连线的一端到另一端，先减小再增大。电势由连线的一端到另一端先升高再降低，中点电势最高不为零。编辑版 word 中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向中点；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。电势中点电势最低，由中点至无穷远处逐渐升高至零。等量同种正点电荷电场线大部分是曲线，起于正电荷，终止于无穷远；有两条电场线是直线。电势每点电势为正值。连线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都是指向中点；由连线的一端到另一端，先减小再增大。电势由连线的一端到另一端先降低再升高，中点电势最低不为零。中垂线上场强以中点最小为零；关于中点对称的任意两点场强大小相等，方向相反，都沿着中垂线指向无穷远处；由中点至无穷远处，先增大再减小至零，必有一个位置场强最大。电势中点电势最高，由中点至无穷远处逐渐降低至零。等量异种点电荷电场线大部分是曲线，起于正电荷，终止于负电荷；有三条电场线是直线。电势中垂面有正电荷的一边每一点电势为正，有负电荷的一边每一点电势为负。连线上场强以中点最小不等于零；关于中点对称的任意两点场强大小相等， 方向相同， 都是由正电...
