解液晶电视的结构和原理

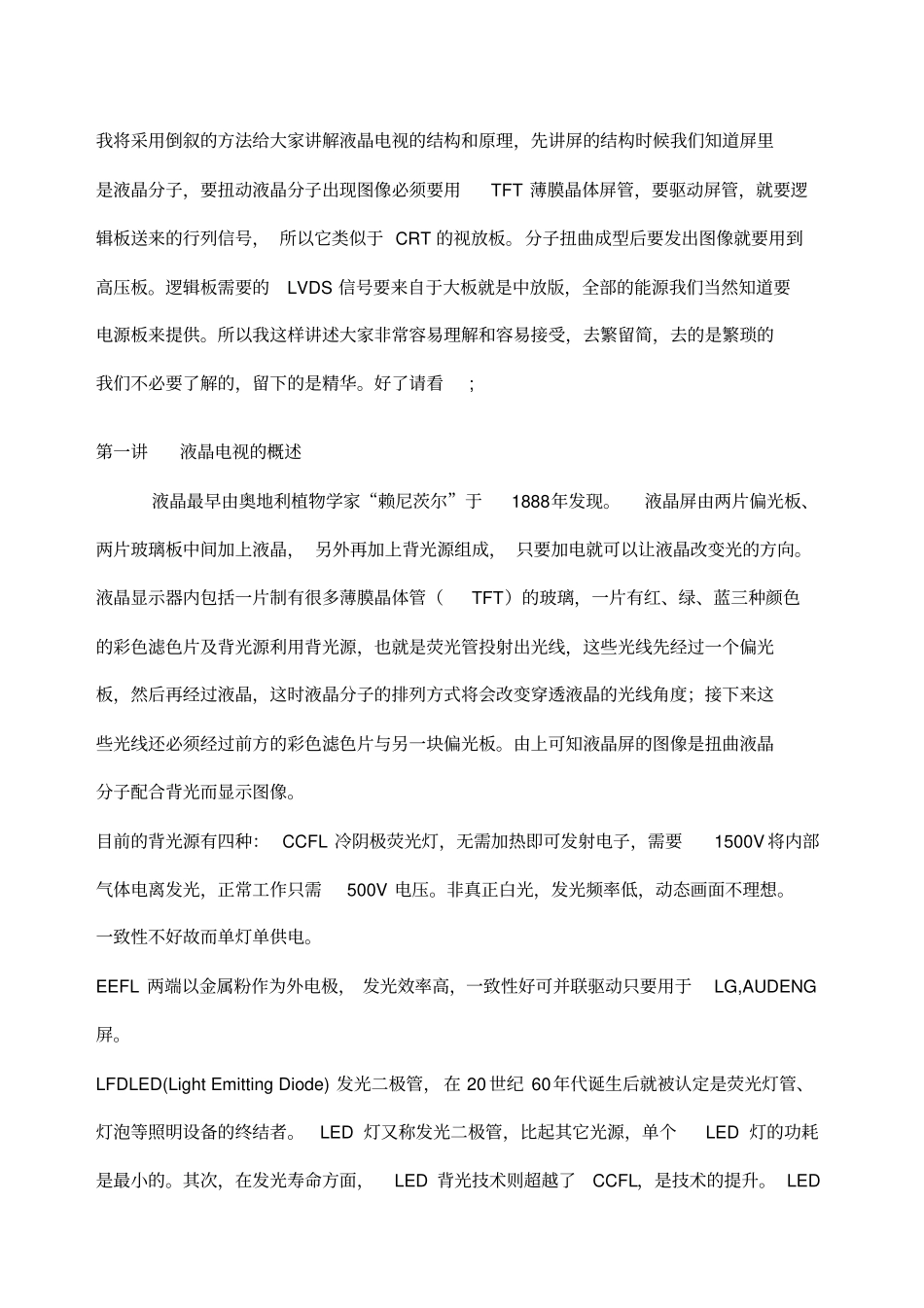

我将采用倒叙的方法给大家讲解液晶电视的结构和原理，先讲屏的结构时候我们知道屏里是液晶分子，要扭动液晶分子出现图像必须要用TFT 薄膜晶体屏管，要驱动屏管，就要逻辑板送来的行列信号， 所以它类似于 CRT 的视放板。分子扭曲成型后要发出图像就要用到高压板。逻辑板需要的LVDS 信号要来自于大板就是中放版，全部的能源我们当然知道要电源板来提供。所以我这样讲述大家非常容易理解和容易接受，去繁留简，去的是繁琐的我们不必要了解的，留下的是精华。好了请看; 第一讲液晶电视的概述液晶最早由奥地利植物学家“赖尼茨尔”于1888年发现。液晶屏由两片偏光板、两片玻璃板中间加上液晶， 另外再加上背光源组成， 只要加电就可以让液晶改变光的方向。液晶显示器内包括一片制有很多薄膜晶体管（TFT）的玻璃，一片有红、绿、蓝三种颜色的彩色滤色片及背光源利用背光源，也就是荧光管投射出光线，这些光线先经过一个偏光板，然后再经过液晶，这时液晶分子的排列方式将会改变穿透液晶的光线角度；接下来这些光线还必须经过前方的彩色滤色片与另一块偏光板。由上可知液晶屏的图像是扭曲液晶分子配合背光而显示图像。目前的背光源有四种： CCFL 冷阴极荧光灯，无需加热即可发射电子，需要1500V 将内部气体电离发光，正常工作只需500V 电压。非真正白光，发光频率低，动态画面不理想。一致性不好故而单灯单供电。EEFL 两端以金属粉作为外电极， 发光效率高，一致性好可并联驱动只要用于LG,AUDENG 屏。LFDLED(Light Emitting Diode) 发光二极管， 在 20 世纪 60年代诞生后就被认定是荧光灯管、灯泡等照明设备的终结者。LED 灯又称发光二极管，比起其它光源，单个LED 灯的功耗是最小的。其次，在发光寿命方面，LED 背光技术则超越了CCFL，是技术的提升。 LED背光就成功实现了光源的平面化。平面化的光源不仅有优异的亮度均匀性，还不需要复杂的光路设计，这样一来LCD 的厚度就能做到更薄，同时还拥有更高的可靠性和稳定性。还有一种最高档的LED 产品目前不多见，它类似于等离子的原理采用RGB_LED,就是每个像素点由三个LED 管组成，有的采用一个R 一个 B 两个 G 组成，色彩对比度真实性最好超越了等离子，但结构复杂，要有单独的调光电路。价格高昂并未普及。今天第一讲就到这里，因为我要工作，不忙就写第二集。（欢迎各位老师斧正）第二逻辑板逻辑板又称： "控制板”在液晶电视里的作用和CRT 中的视放板相当，但有本...
