110kV变压器保护整定实例

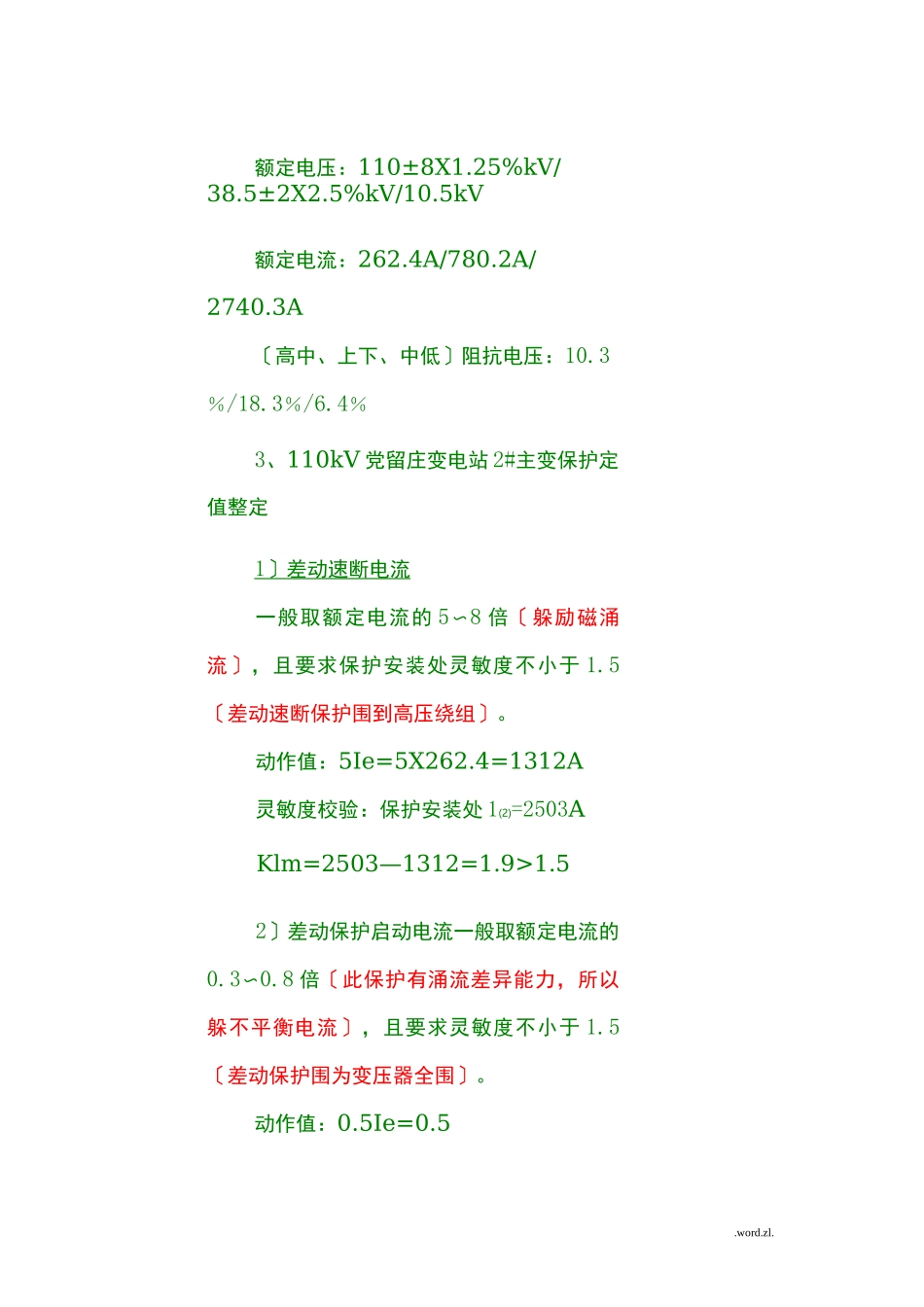

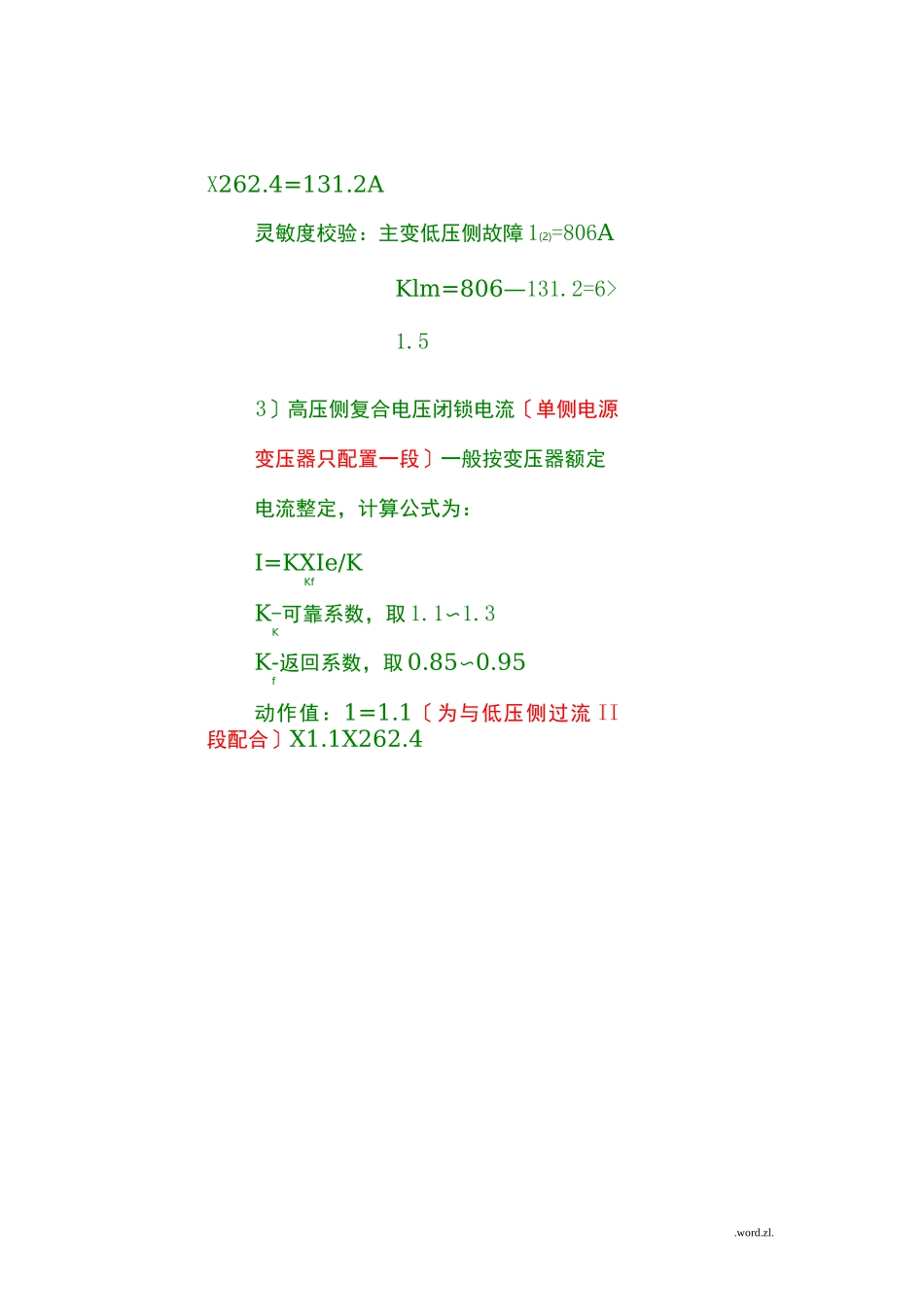

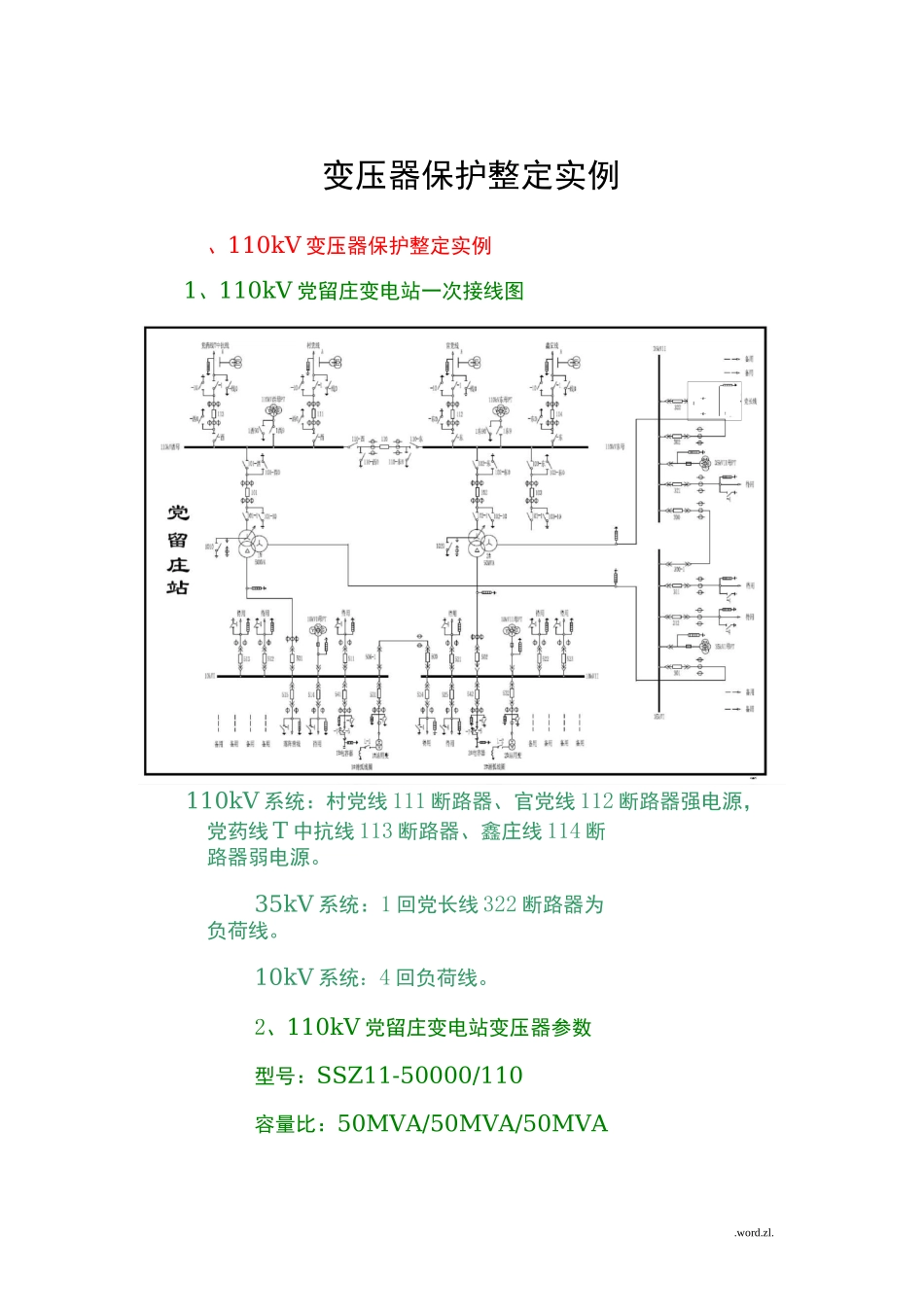

.word.zl.变压器保护整定实例、110kV 变压器保护整定实例党药线 T 中抗线 113 断路器、鑫庄线 114 断路器弱电源。35kV 系统：1 回党长线 322 断路器为负荷线。10kV 系统：4 回负荷线。2、110kV 党留庄变电站变压器参数型号：SSZ11-50000/110容量比：50MVA/50MVA/50MVA1、110kV 党留庄变电站一次接线图110kV 系统：村党线 111 断路器、官党线 112 断路器强电源，-e-:(-e-!.word.zl.额定电压：110±8X1.25%kV/38.5±2X2.5%kV/10.5kV额定电流：262.4A/780.2A/2740.3A〔高中、上下、中低〕阻抗电压：10.3％/18.3％/6.4％3、110kV 党留庄变电站 2#主变保护定值整定1 〕差动速断电流 一般取额定电流的 5〜8 倍〔躲励磁涌流〕，且要求保护安装处灵敏度不小于 1.5〔差动速断保护围到高压绕组〕。动作值：5Ie=5X262.4=1312A灵敏度校验：保护安装处 1(2)=2503AKlm=2503—1312=1.9>1.52〕差动保护启动电流一般取额定电流的0.3〜0.8 倍〔此保护有涌流差异能力，所以躲不平衡电流〕，且要求灵敏度不小于 1.5〔差动保护围为变压器全围〕。动作值：0.5Ie=0.5.word.zl.X262.4=131.2A灵敏度校验：主变低压侧故障 1(2)=806AKlm=806—131.2=6>1.53〕高压侧复合电压闭锁电流〔单侧电源变压器只配置一段〕一般按变压器额定电流整定，计算公式为：I=KXIe/KKfK-可靠系数，取 1.1〜1.3KK-返回系数，取 0.85〜0.95f动作值：1=1.1〔为与低压侧过流 II段配合〕X1.1X262.4*0.85=372.8A时限：1=2.1s—跳三侧〔与官党线距离 III 段配合,31=2.4s〕灵敏度校验：主变低压侧故障，按两台主变并列运行分流考虑 I（2）=607A（此保护围为：保证主变围，一般可延伸到中低压母线甚至出线的一局部）Klm=607*372.8=1.6>1.24〕中、低压侧复合电压闭锁电流〔以中压侧为例，低压整定方法一样〕A〕过流 I 段：按本侧母线故障有 1.5 的灵敏度或与出线速断或限时速断保护配合〔保护围：保证本侧母线，一般可延伸到本侧线路的一局部，超不过线路 I 段围〕。小方式时 35kV 母线故障，单台主变提供短路电流 I（2）=3413A动作值：I=3413*1.5=2274A时限：t1=0.6s—跳分段〔与出线 I 段或 II 段配合，此处与II 段时限配合〕t2=0.9s—跳本侧t3=1.2s—跳总出口B〕过流 II 段：按变压器额定电流整定，计算公式为：I=KXIe/K。〔保护围：线路未端〕Kf动作值：I=1.1X749.8*0.85=969A•时限：t1=1.2s—跳分段t2=1.5s—跳本侧..word.zl..word.zl.t3=1.8s—...
