计算机网络试验小型校园网设计

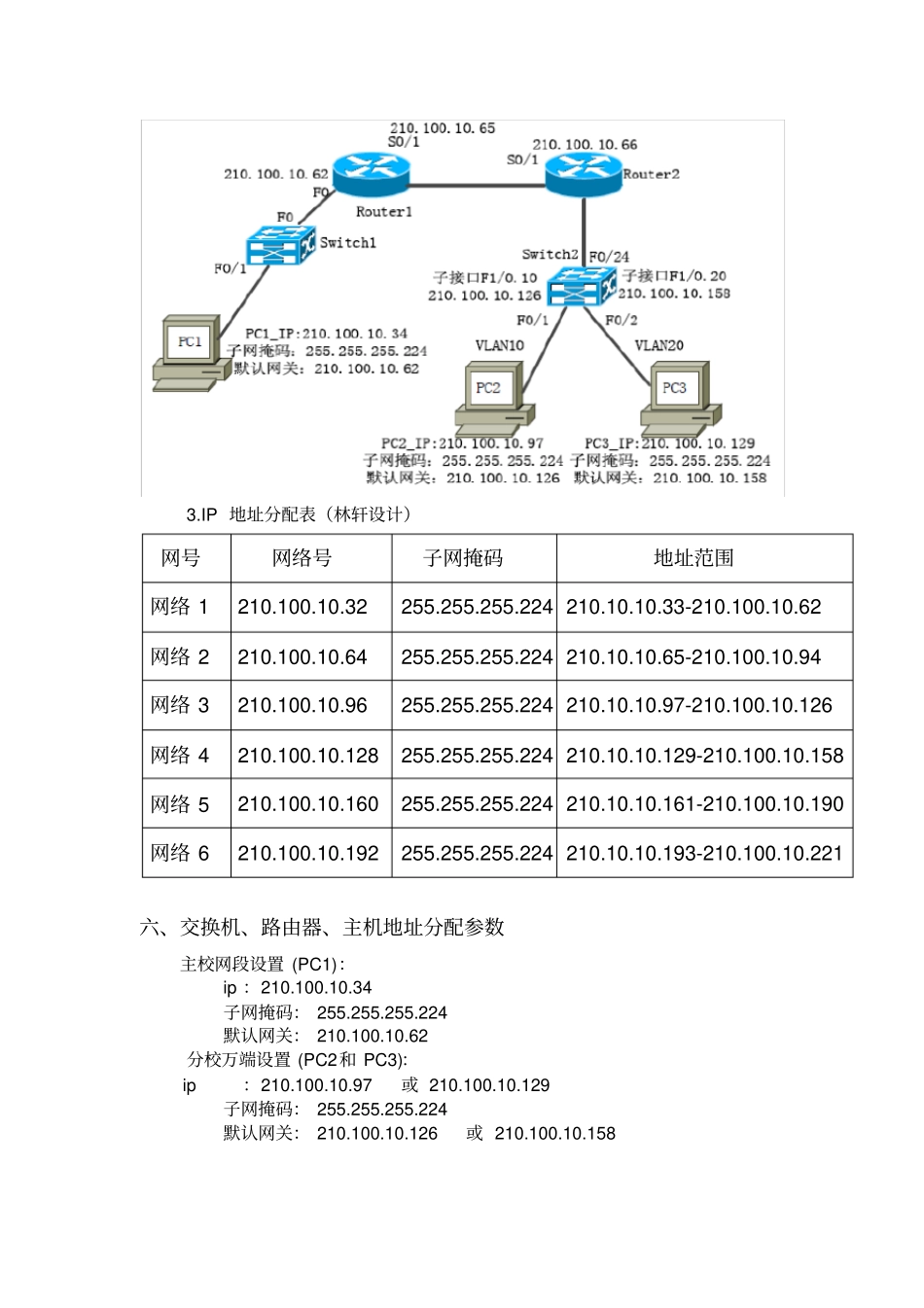

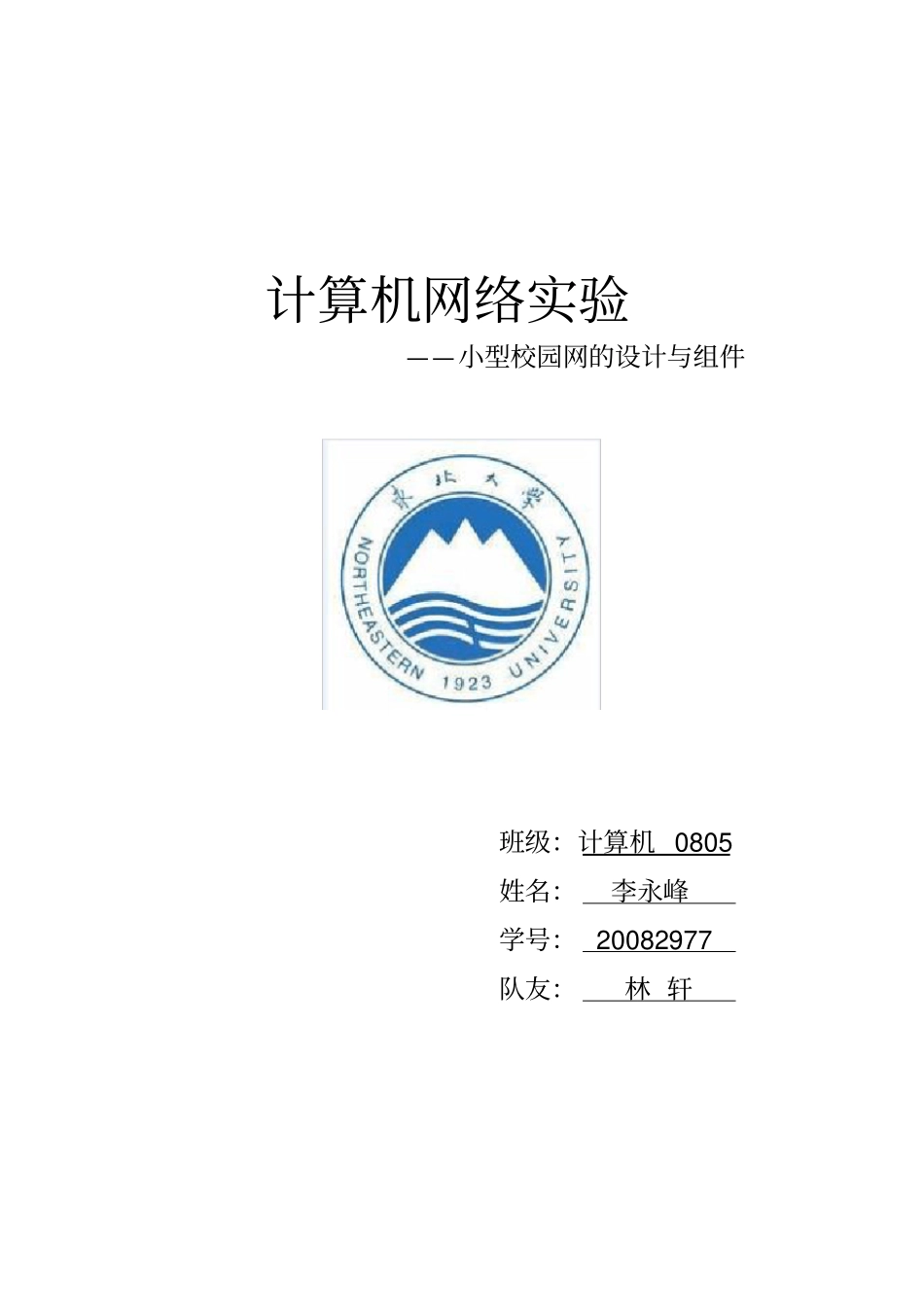

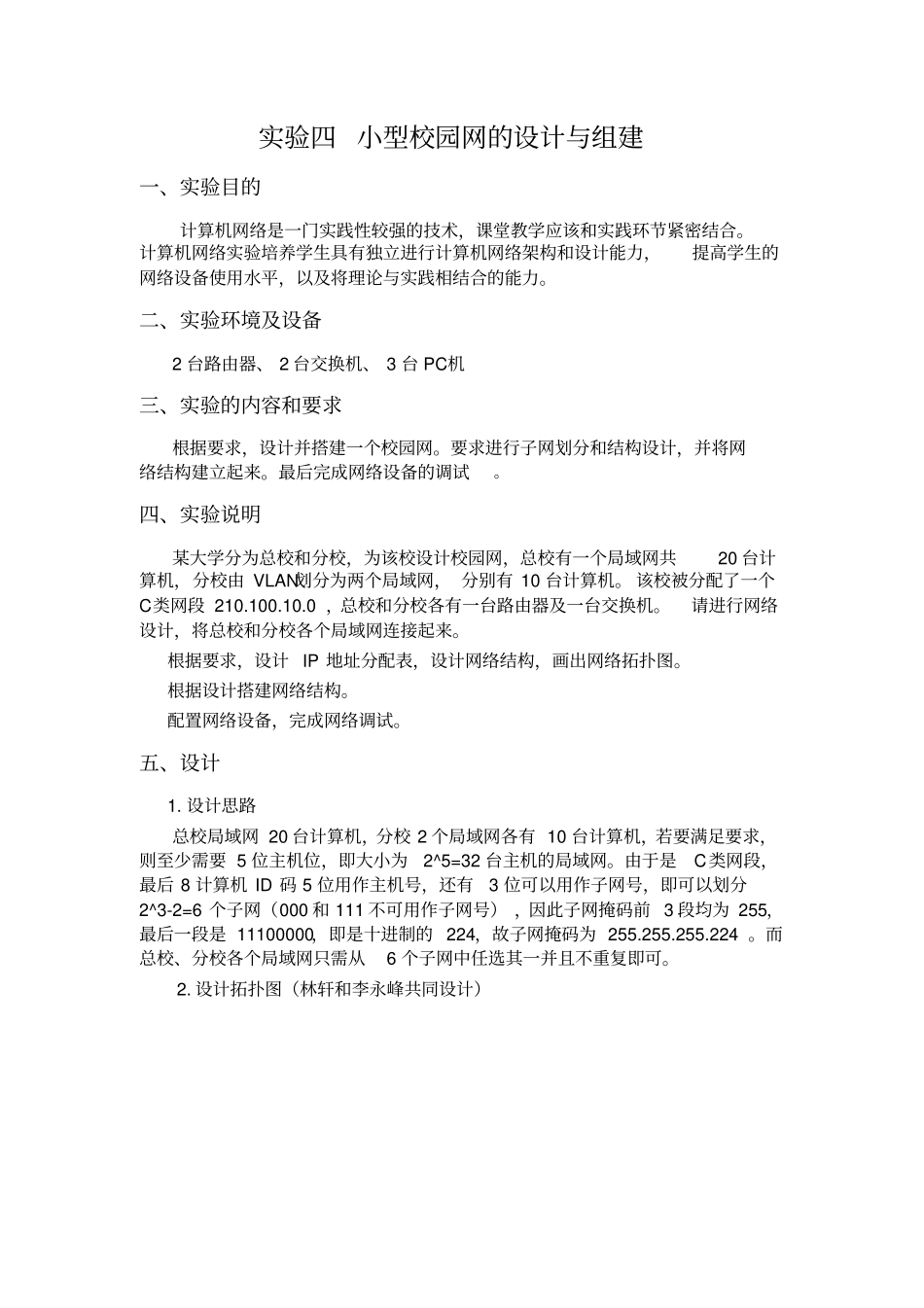

计算机网络实验——小型校园网的设计与组件班级：计算机 0805 姓名：李永峰学号： 20082977 队友：林 轩实验四 小型校园网的设计与组建一、实验目的计算机网络是一门实践性较强的技术，课堂教学应该和实践环节紧密结合。计算机网络实验培养学生具有独立进行计算机网络架构和设计能力，提高学生的网络设备使用水平，以及将理论与实践相结合的能力。二、实验环境及设备2 台路由器、 2 台交换机、 3 台 PC机三、实验的内容和要求根据要求，设计并搭建一个校园网。要求进行子网划分和结构设计，并将网络结构建立起来。最后完成网络设备的调试。四、实验说明某大学分为总校和分校，为该校设计校园网，总校有一个局域网共20 台计算机，分校由 VLAN划分为两个局域网， 分别有 10 台计算机。 该校被分配了一个C类网段 210.100.10.0 ，总校和分校各有一台路由器及一台交换机。请进行网络设计，将总校和分校各个局域网连接起来。根据要求，设计 IP 地址分配表，设计网络结构，画出网络拓扑图。根据设计搭建网络结构。配置网络设备，完成网络调试。五、设计1. 设计思路总校局域网 20 台计算机，分校 2 个局域网各有 10 台计算机，若要满足要求，则至少需要 5 位主机位，即大小为2^5=32 台主机的局域网。由于是C类网段，最后 8 计算机 ID 码 5 位用作主机号，还有3 位可以用作子网号，即可以划分2^3-2=6 个子网（000 和 111 不可用作子网号） ，因此子网掩码前 3 段均为 255，最后一段是 11100000，即是十进制的 224，故子网掩码为 255.255.255.224 。而总校、分校各个局域网只需从6 个子网中任选其一并且不重复即可。2. 设计拓扑图（林轩和李永峰共同设计）3.IP 地址分配表（林轩设计）网号网络号子网掩码地址范围网络 1 210.100.10.32 255.255.255.224 210.10.10.33-210.100.10.62 网络 2 210.100.10.64 255.255.255.224 210.10.10.65-210.100.10.94 网络 3 210.100.10.96 255.255.255.224 210.10.10.97-210.100.10.126 网络 4 210.100.10.128 255.255.255.224 210.10.10.129-210.100.10.158 网络 5 210.100.10.160 255.255.255.224 210.10.10.161-210.100.10.190 网络 6 210.100.10.192 255.255.255.224 210.10.10.193-210.100.10.221 六、交换机、路由器、主机地址分配参数主校网段设置 (PC1)：ip ：210.100.10.34 子网掩码： 255.255.255.224 默认网关： 210....
