计算机网络课程设计报告书

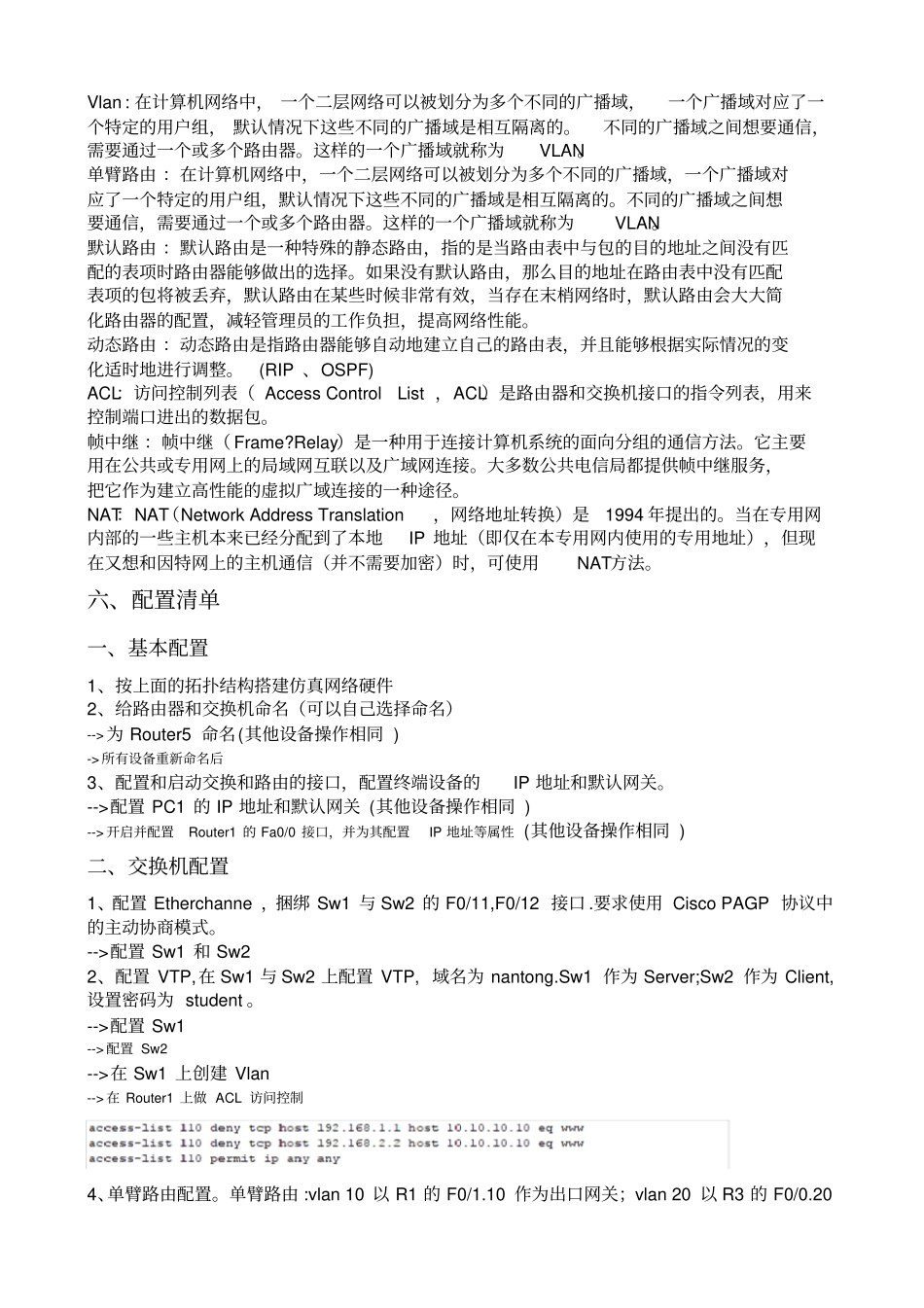

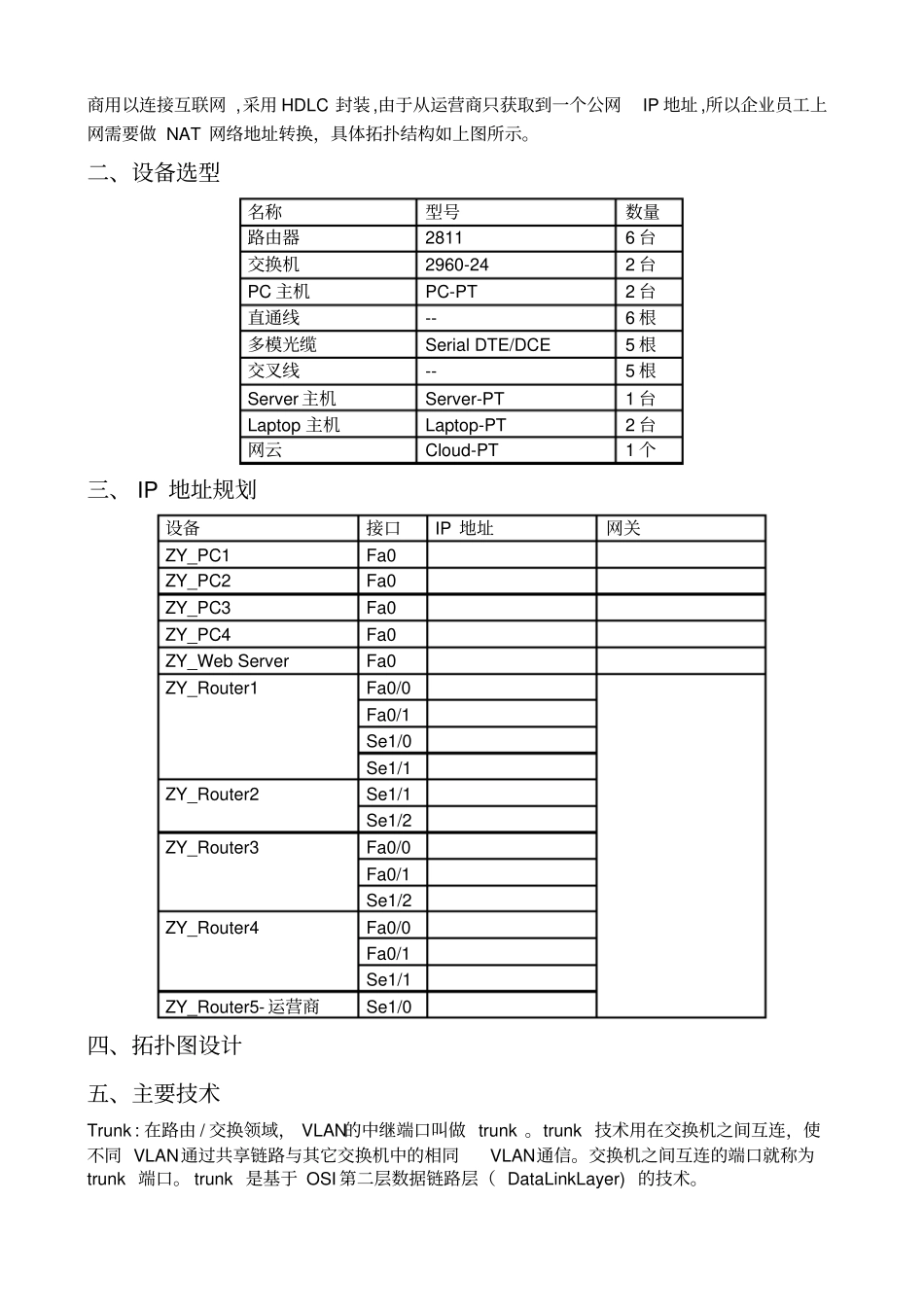

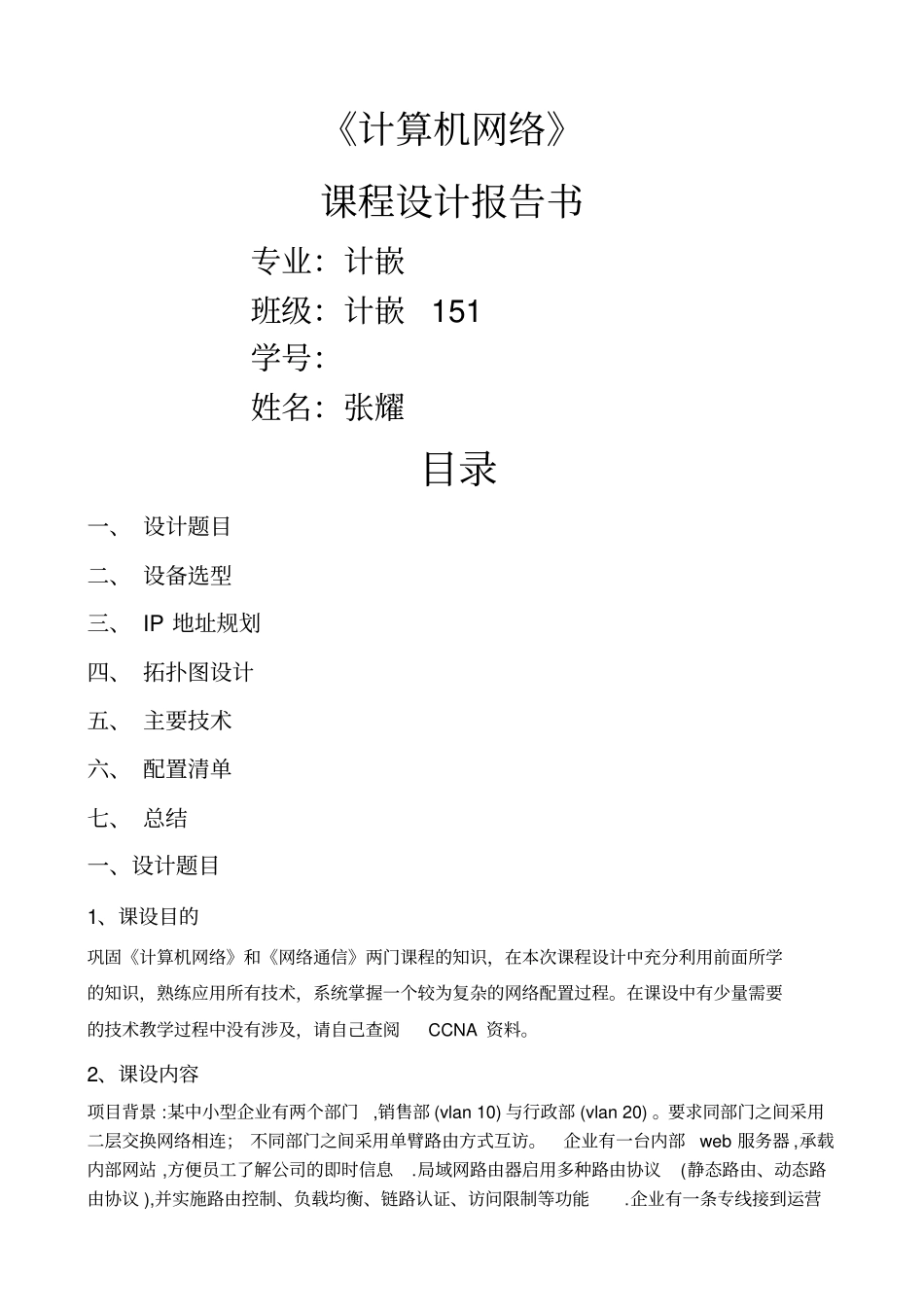

《计算机网络》课程设计报告书专业：计嵌班级：计嵌151 学号：姓名：张耀目录一、 设计题目二、 设备选型三、 IP 地址规划四、 拓扑图设计五、 主要技术六、 配置清单七、 总结一、设计题目1、课设目的巩固《计算机网络》和《网络通信》两门课程的知识，在本次课程设计中充分利用前面所学的知识，熟练应用所有技术，系统掌握一个较为复杂的网络配置过程。在课设中有少量需要的技术教学过程中没有涉及，请自己查阅CCNA 资料。2、课设内容项目背景 :某中小型企业有两个部门,销售部 (vlan 10) 与行政部 (vlan 20) 。要求同部门之间采用二层交换网络相连； 不同部门之间采用单臂路由方式互访。企业有一台内部web 服务器 ,承载内部网站 ,方便员工了解公司的即时信息.局域网路由器启用多种路由协议(静态路由、动态路由协议 ),并实施路由控制、负载均衡、链路认证、访问限制等功能.企业有一条专线接到运营商用以连接互联网 ,采用 HDLC 封装 ,由于从运营商只获取到一个公网IP 地址 ,所以企业员工上网需要做 NAT 网络地址转换，具体拓扑结构如上图所示。二、设备选型名称型号数量路由器2811 6 台交换机2960-24 2 台PC 主机PC-PT 2 台直通线-- 6 根多模光缆Serial DTE/DCE 5 根交叉线-- 5 根Server 主机Server-PT 1 台Laptop 主机Laptop-PT 2 台网云Cloud-PT 1 个三、 IP 地址规划设备接口IP 地址网关ZY_PC1 Fa0 ZY_PC2 Fa0 ZY_PC3 Fa0 ZY_PC4 Fa0 ZY_Web Server Fa0 ZY_Router1 Fa0/0 Fa0/1 Se1/0 Se1/1 ZY_Router2 Se1/1 Se1/2 ZY_Router3 Fa0/0 Fa0/1 Se1/2 ZY_Router4 Fa0/0 Fa0/1 Se1/1 ZY_Router5- 运营商Se1/0 四、拓扑图设计五、主要技术Trunk : 在路由 / 交换领域， VLAN的中继端口叫做 trunk 。trunk 技术用在交换机之间互连，使不同 VLAN通过共享链路与其它交换机中的相同VLAN通信。交换机之间互连的端口就称为trunk 端口。 trunk 是基于 OSI 第二层数据链路层（ DataLinkLayer) 的技术。Vlan : 在计算机网络中， 一个二层网络可以被划分为多个不同的广播域，一个广播域对应了一个特定的用户组， 默认情况下这些不同的广播域是相互隔离的。不同的广播域之间想要通信，需要通过一个或多个路由器。这样的一个广播域就称为VLAN。单臂路由 ：在计算机网络中，一个二层网络可以被划分为多个不同的广播域，一个广播域对应了一个特定的用户组...
