计算机辅助设计与制造复习题分析

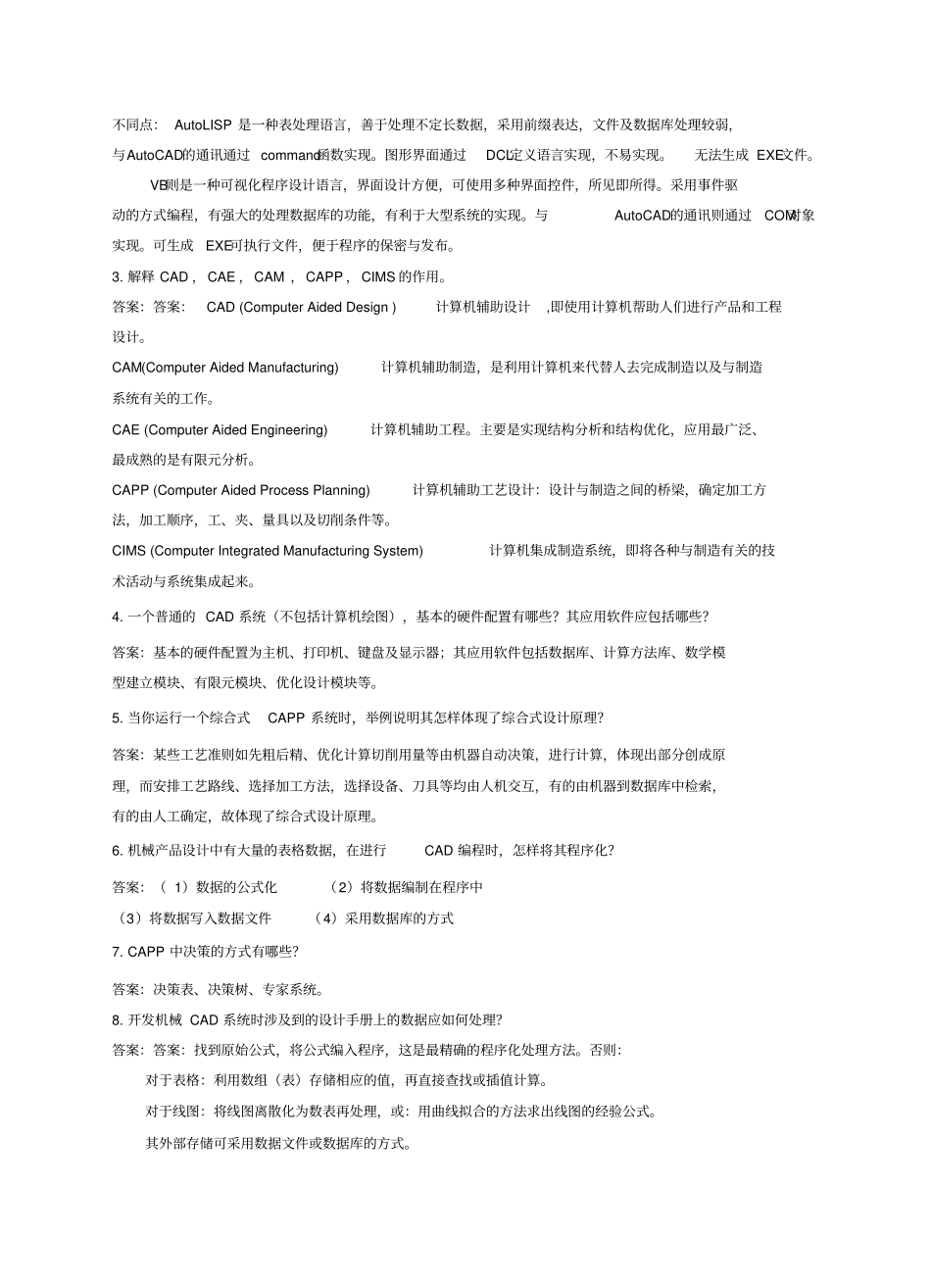

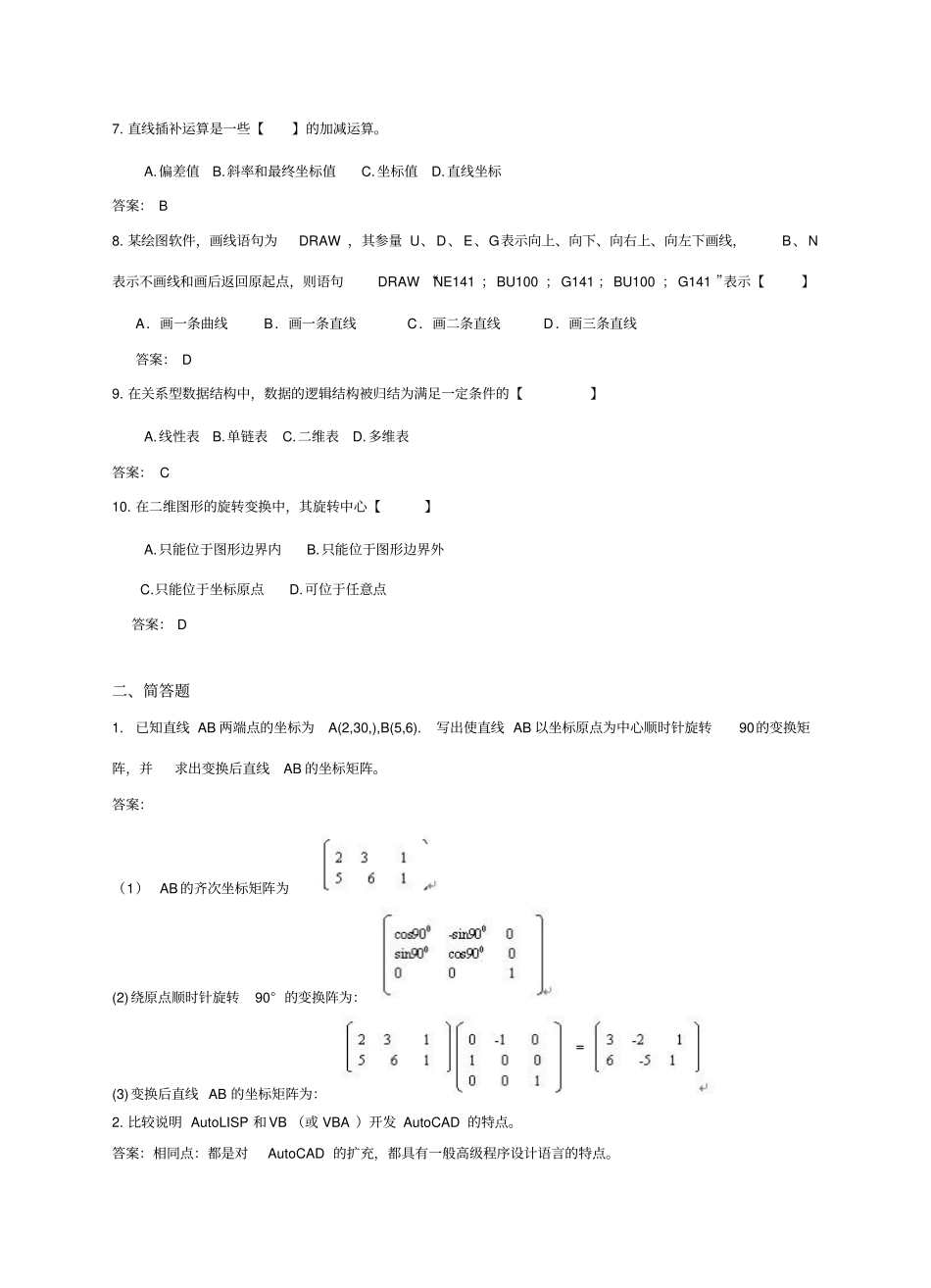

计算机辅助设计与制造复习题一、选择题1. 计算机辅助制造进行的内容有【】A.进行过程控制及数控加工B.CAD C. 工程分析D.机床调整答案： A2. 加工过程优化计算中，可控变量有【】A.刀具材料B.切削力C.切削速度D.切削温度答案： C3. 图素的简单含义是【】A.零件图形分解出来的基本图形B.零件图形的基本颜色C.图形的坐标增量D.图形的精确程度答案： A4. 在 CAD 作业中，采用数据文件形式来处理工程数表、线图数据，其目的是A.减少占用内存，使数据文件独立于计算程序B.减少占用内存，使数据文件与计算程序融为一体C.占用大量内存，较好解决数据共享D.占用外存，使数据文件与操作系统紧密结合答案： A5. 使用下列哪种操作可实现实体的全剖、半剖和局部剖切【】A.旋转切除B.拉伸切除C.扫描D.放样答案： B6. 在单链表里，每个结点的存贮单元分为两部分，一是存放结点的数据，另一部分存放指向后继结点的【】A．关系B．单位C．指针D．数据答案： C7. 直线插补运算是一些【】的加减运算。A.偏差值B.斜率和最终坐标值C.坐标值D.直线坐标答案： B8. 某绘图软件，画线语句为DRAW ，其参量 U、D、E、G表示向上、向下、向右上、向左下画线，B、N表示不画线和画后返回原起点，则语句DRAW “NE141 ；BU100 ；G141 ；BU100 ；G141 ”表示【】A．画一条曲线B．画一条直线C．画二条直线D．画三条直线答案： D9. 在关系型数据结构中，数据的逻辑结构被归结为满足一定条件的【】A.线性表B.单链表C.二维表D.多维表答案： C10. 在二维图形的旋转变换中，其旋转中心【】A.只能位于图形边界内B.只能位于图形边界外C.只能位于坐标原点D.可位于任意点答案： D二、简答题1.已知直线 AB 两端点的坐标为A(2,30,),B(5,6).写出使直线 AB 以坐标原点为中心顺时针旋转90的变换矩阵，并求出变换后直线AB 的坐标矩阵。答案：（1） AB 的齐次坐标矩阵为(2)绕原点顺时针旋转90° 的变换阵为：(3)变换后直线 AB 的坐标矩阵为：2. 比较说明 AutoLISP 和VB （或 VBA ）开发 AutoCAD 的特点。答案：相同点：都是对AutoCAD 的扩充，都具有一般高级程序设计语言的特点。不同点： AutoLISP 是一种表处理语言，善于处理不定长数据，采用前缀表达，文件及数据库处理较弱，与AutoCAD的通讯通过 command函数实现。图形界面通过DCL定义语言实现，不易实现。无法生成 EXE文件。VB则是一种可视化程序设计语言，界面设计方便，可使用多种界面控...
