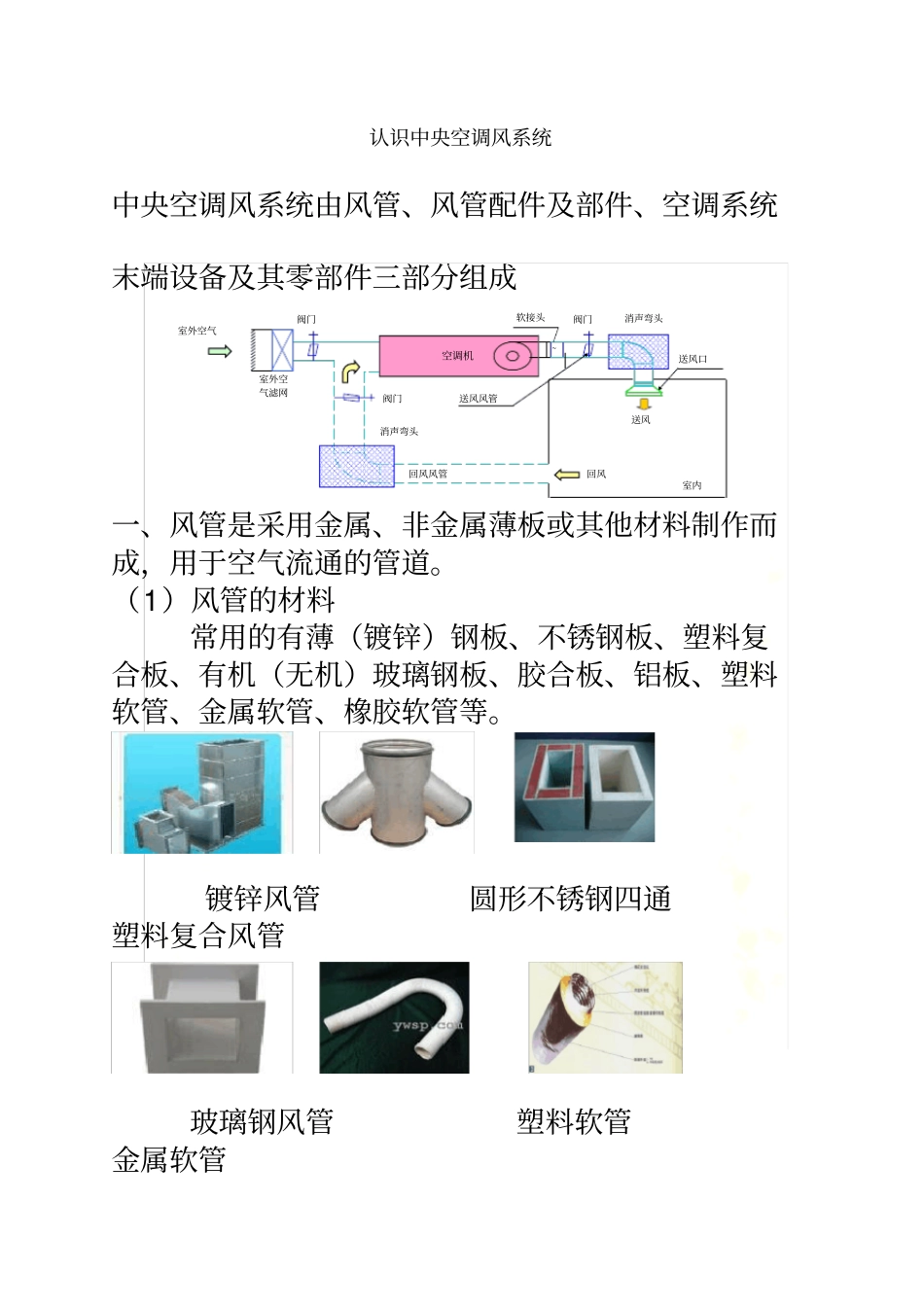

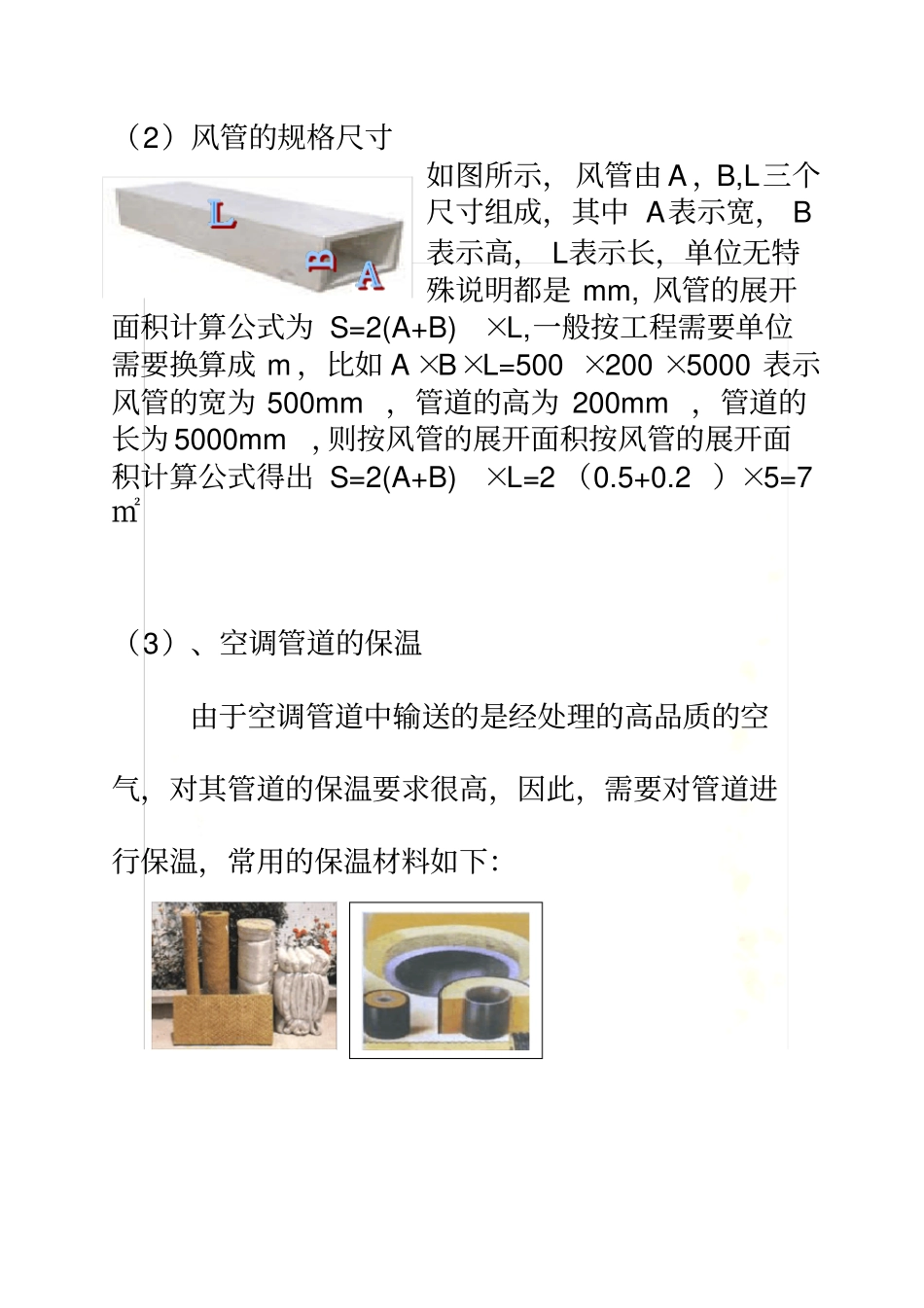

2. 认识空调风管系统认识中央空调风系统中央空调风系统由风管、风管配件及部件、空调系统末端设备及其零部件三部分组成空调机室外空气室外空气滤网阀门回风室内消声弯头送风口阀门阀门消声弯头送风回风风管送风风管软接头~一、风管是采用金属、非金属薄板或其他材料制作而成，用于空气流通的管道。（1）风管的材料常用的有薄（镀锌）钢板、不锈钢板、塑料复合板、有机（无机）玻璃钢板、胶合板、铝板、塑料软管、金属软管、橡胶软管等。镀锌风管圆形不锈钢四通塑料复合风管玻璃钢风管塑料软管金属软管（2）风管的规格尺寸如图所示，风管由 A ，B,L三个尺寸组成，其中 A表示宽， B表示高， L表示长，单位无特殊说明都是 mm, 风管的展开面积计算公式为 S=2(A+B)×L,一般按工程需要单位需要换算成 m ，比如 A ×B×L=500 ×200 ×5000 表示风管的宽为 500mm ，管道的高为 200mm ，管道的长为 5000mm，则按风管的展开面积按风管的展开面积计算公式得出 S=2(A+B)×L=2 （0.5+0.2 ）×5=7㎡（3）、空调管道的保温由于空调管道中输送的是经处理的高品质的空气，对其管道的保温要求很高，因此，需要对管道进行保温，常用的保温材料如下：岩棉制品复合保温材料玻璃棉管壳玻璃棉毡（保温钉固定）发泡橡塑发泡橡塑二、 风管配件和部件：风管配件指风管系统中的弯管、三通、四通、各类变径及异形管、导流叶片和法兰等。风管部件指通风、 空调风管系统中的各类风口、 阀门、排气罩、风帽、检查门和测定孔等1.认识下列风管管件：圆 弯 头矩 形 弯 头三通管四通管变 径 管天 圆 地 方异径管异径管来 回 弯导 流 叶 片圆法兰矩形法兰2.认识下列风管部件：（1）风口：单层百叶风口双层百叶风口旋流风口散流器（2）风管检查口、风量测定孔：也叫风管检查门，并非所有风管都要设检查口，当有必要进人到风管内部时才设检查口。风管其实没什么要检修的 ,倒是可能要清扫 ,所以也有清扫口一说 ,检查口的口径最好能上人 . 风管检查口风管测量孔（3）风阀：圆形蝶阀止回阀插板阀矩形三通调节阀防火阀防火阀（4）风帽：圆伞形风帽锥形风帽筒形风帽（5）防护罩：（6）消声器：消声器消声弯头1、阻式消声器：是通过箱体内附吸声材料来吸收声能降低噪音，一般是用来消除高、中频噪声。但是由于结构的原因，在高温、高湿、高速的情况下不适用。2、抗式消声器：是通过改变截面来消声的。我们常用的消声静压箱都是这个原理。一般降...
