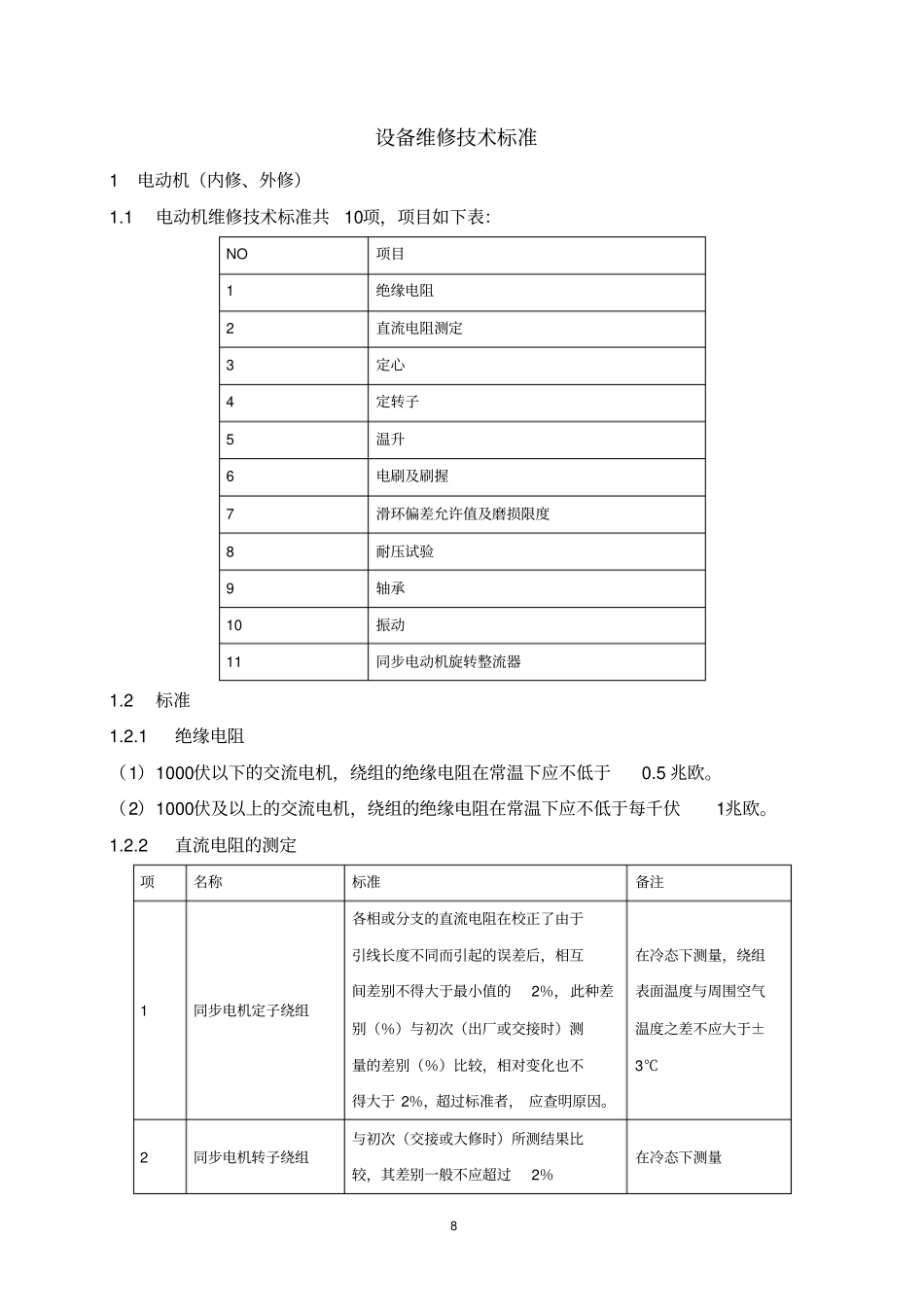

8 设备维修技术标准1 电动机（内修、外修）1.1 电动机维修技术标准共10项，项目如下表：NO 项目1 绝缘电阻2 直流电阻测定3 定心4 定转子5 温升6 电刷及刷握7 滑环偏差允许值及磨损限度8 耐压试验9 轴承10 振动11 同步电动机旋转整流器1.2 标准1.2.1 绝缘电阻（1）1000伏以下的交流电机，绕组的绝缘电阻在常温下应不低于0.5 兆欧。（2）1000伏及以上的交流电机，绕组的绝缘电阻在常温下应不低于每千伏1兆欧。1.2.2 直流电阻的测定项名称标准备注1 同步电机定子绕组各相或分支的直流电阻在校正了由于引线长度不同而引起的误差后，相互间差别不得大于最小值的2％，此种差别（％）与初次（出厂或交接时）测量的差别（％）比较，相对变化也不得大于 2％，超过标准者， 应查明原因。在冷态下测量，绕组表面温度与周围空气温度之差不应大于±3℃2 同步电机转子绕组与初次（交接或大修时）所测结果比较，其差别一般不应超过2％在冷态下测量8 3 交流励磁机电枢绕组各相或分支的直流电阻在校正了由于引线长度不同而引起的误差后，相互间差别不得大于最小值的2％，此种差别（％）与初次（出厂或交接时）测量的差别（％）比较，相对变化也不得大于 2％，超过标准者， 应查明原因。4 交流励磁机励磁绕组与出厂值比较在±10％范围以内1.2.3 定心（1）刚性连轴器定心的允许偏差连轴器直径 D（mm）<400 400~600 600~1000 径向偏差（ mm）0.03 0.04 0.05 轴向偏差（ mm）0.02 0.03 0.04 （2）齿轮连轴器定心的允许偏差连轴器直径 D（mm）≤150 >150 径向偏差（ mm）0.08 0.08 ＋[ （D－150）/100] ×0.01 轴向偏差（ mm）0.08 0.08 ＋[ （D－150）/100] ×0.01 （3）弹性连轴器定心的允许偏差连轴器直径 D（mm） ≤200 >200 径向偏差（ mm）0.05 0.05 ＋[ （D－200）/100] ×0.01 轴向偏差（ mm）0.05 0.05 ＋[ （D－200）/100] ×0.01 1.2.4 定转子气隙对不同类型的交流电机定转子气隙最大值或最小值与平均值之差，同平均值之比，不应超过下列数值：交流电机类型气隙容差值感应电机±5％汽轮发电机±5％快速同步电机±2.5 ％慢速同步电机±5％8 1.2.5 温升（1）感应电机的温升限度见下表（单位：K）项感 应 电 机部分外形种类A 级绝缘E 级绝缘B 级绝缘F 级绝缘H级绝缘温度计法电阻法埋入温度计法温度计法电阻法埋入温度计法温度计法电阻法埋入温度计法温度计法电阻法埋入温度...
