试验1213桥式可逆斩波电路的设计资料

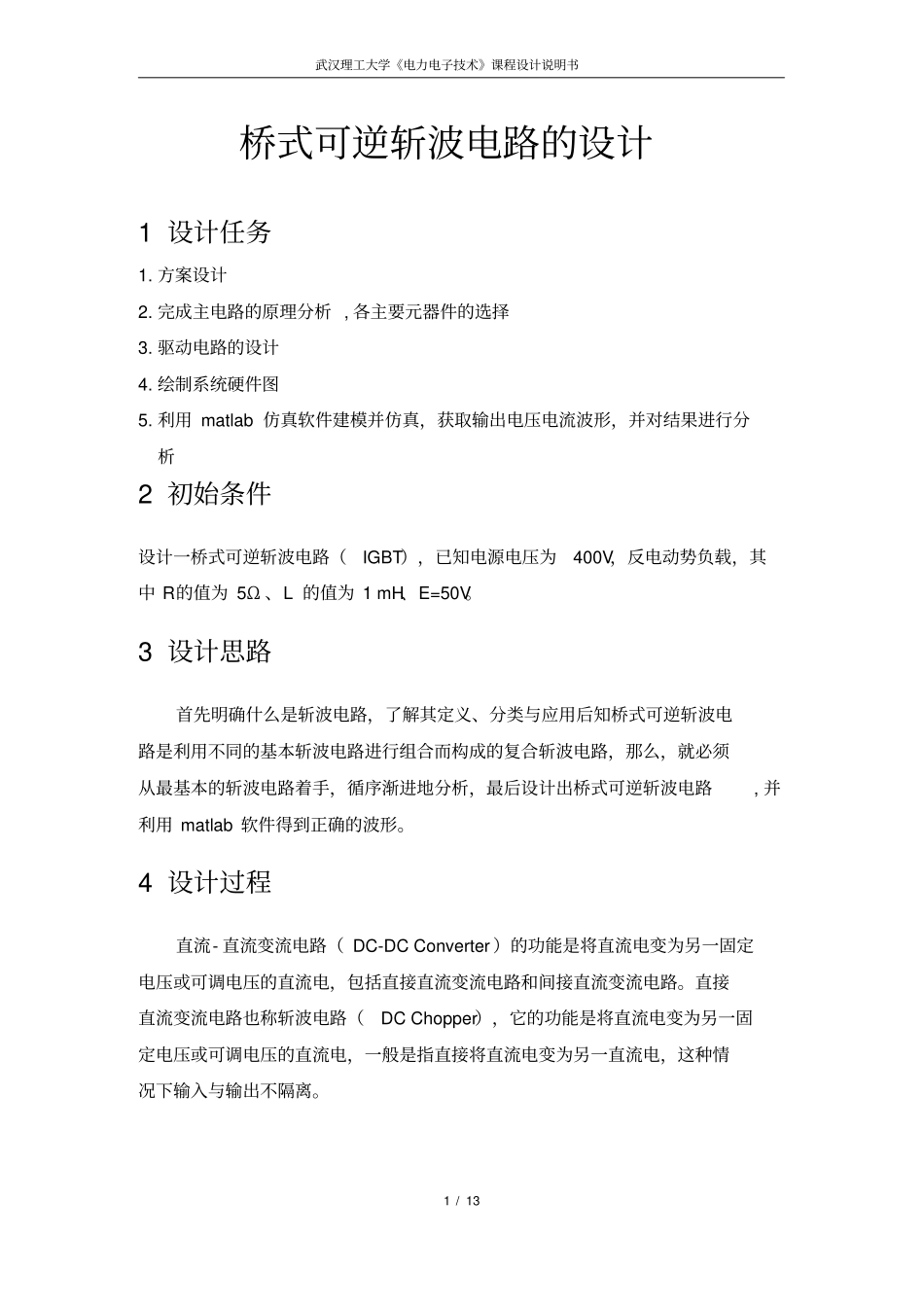

武汉理工大学《电力电子技术》课程设计说明书1 / 13桥式可逆斩波电路的设计1 设计任务1. 方案设计2. 完成主电路的原理分析 , 各主要元器件的选择3. 驱动电路的设计4. 绘制系统硬件图5. 利用 matlab 仿真软件建模并仿真，获取输出电压电流波形，并对结果进行分析2 初始条件设计一桥式可逆斩波电路（IGBT），已知电源电压为400V，反电动势负载，其中 R的值为 5Ω 、L 的值为 1 mH、E=50V。3 设计思路首先明确什么是斩波电路，了解其定义、分类与应用后知桥式可逆斩波电路是利用不同的基本斩波电路进行组合而构成的复合斩波电路，那么，就必须从最基本的斩波电路着手，循序渐进地分析，最后设计出桥式可逆斩波电路, 并利用 matlab 软件得到正确的波形。4 设计过程直流- 直流变流电路（ DC-DC Converter ）的功能是将直流电变为另一固定电压或可调电压的直流电，包括直接直流变流电路和间接直流变流电路。直接直流变流电路也称斩波电路（DC Chopper），它的功能是将直流电变为另一固定电压或可调电压的直流电，一般是指直接将直流电变为另一直流电，这种情况下输入与输出不隔离。武汉理工大学《电力电子技术》课程设计说明书2 / 13直流斩波电路的种类较多，最基本的电路是降压斩波电路和升压斩波电路，利用它们进行组合可构成复合斩波电路，如电流可逆斩波电路，桥式可逆斩波电路，而桥式可逆斩波电路又可看做是电流可逆斩波电路的升级版或由两个电流可逆斩波电路组合而成。4.1 降压斩波电路斩波电路的典型用途之一是拖动直流电动机，也可带蓄电池负载，两种情况下负载中均会出现反电动势，如图中EM所示。降压斩波电路的原理图及工作波形如图 1 所示。图 1 降压斩波电路的原理图及工作波形a) 电路图 b) 电流连续时的波形 c) 电流断续时的波形tttOOOb)TEi Gt ont offi oi 1i 2I 10I 20t 1u oOOOtttTEEc)i Gi Gt ont offi ot xi 1i 2I 20t 1t 2u oE MEV+-MRLVDa)i oE Mu oi G武汉理工大学《电力电子技术》课程设计说明书3 / 13工作原理：t =0 时刻驱动 V 导通，电源 E 向负载供电，负载电压uo=E，负载电流 i o按指数曲线上升； t =t 1时刻控制 V 关断，负载电流经二极管VD续流，负载电压 uo近似为零，负载电流呈指数曲线下降。为了使负载电流连续且脉动小通常使串接的电感L 值较大。数量关系：电流连续时，负载电压平均值是t on—— V 通的时间，t off ——...
